25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106O
Référence : S344EX92011106O
Découvrez 25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - EX-92011106O disponible à l'achat
- Chevilles multi-matériaux adaptées pour charges lourdes
- Système d'expansion en deux parties pour une tenue optimale
- Performantes dans tous types de supports, pleins ou creux
- Reprise de charges élevée, même en maçonneries creuses
- Installations recommandées avec des vis de taille M6
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux SCELL-IT, spécialement conçues pour des charges lourdes et adaptées à une grande variété de supports, qu’ils soient pleins ou creux.
Ces chevilles bénéficient d’un système d’expansion en deux parties qui assure une tenue optimale dans tous types de matériaux.
Leur conception innovante permet une reprise de charges élevée, même dans les maçonneries creuses, garantissant ainsi une fixation solide et durable.
La mise en œuvre est simple et efficace : il suffit de percer un trou à la profondeur recommandée, de le nettoyer soigneusement, puis d’insérer la cheville à l’aide d’un marteau, en veillant à ce que la collerette soit affleurante au support.
La pièce à fixer est ensuite positionnée, et la vis M6 est introduite et serrée au couple indiqué (5 Nm) pour assurer une fixation parfaite.
Ces chevilles sont polyvalentes et performantes, adaptées à divers usages tels que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières ou stores, ainsi que pour des supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôture, portails, mains courantes, sabots, sablières et chevrons.

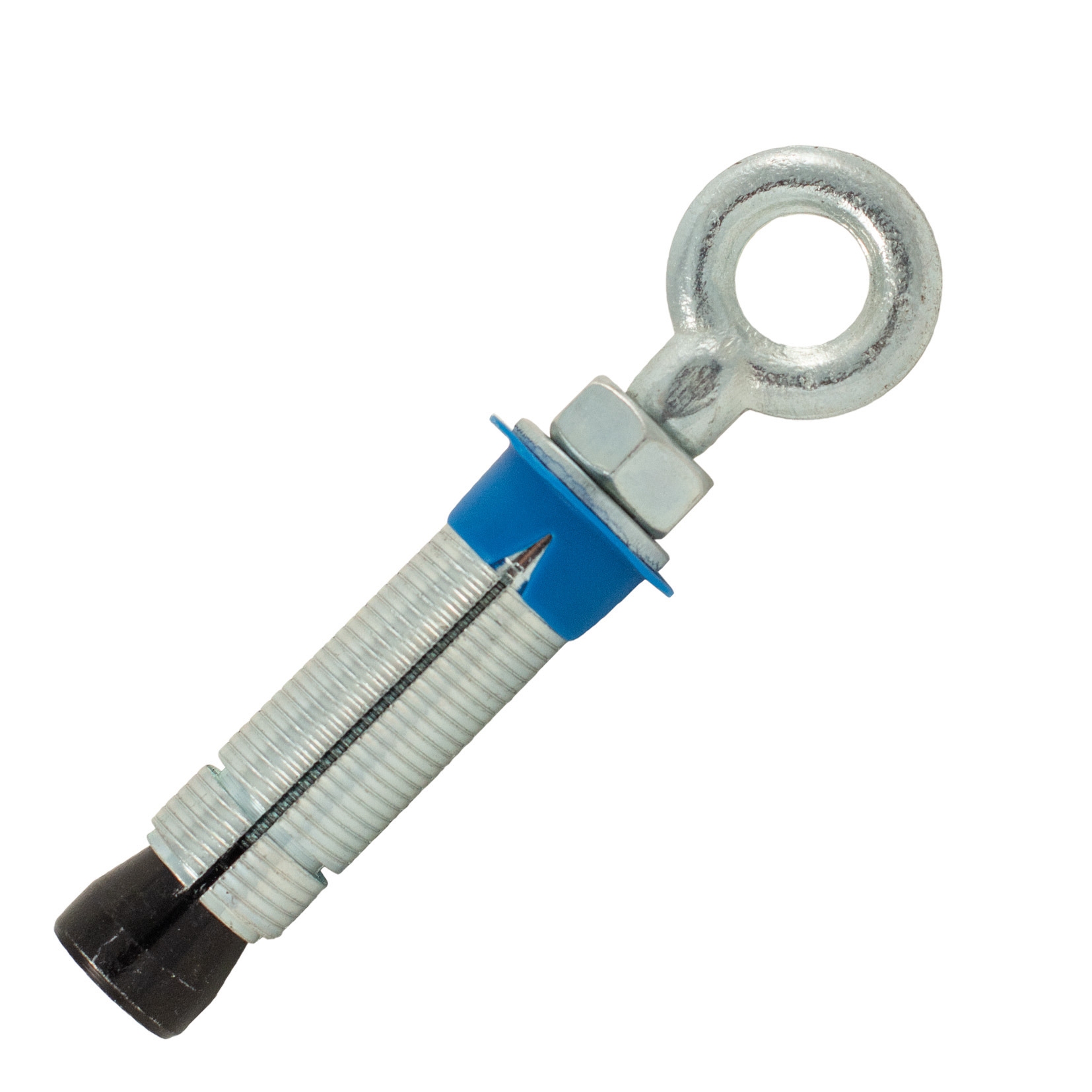

Elles se composent d’une douille en acier Q195 avec zingage blanc d’au moins 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 selon DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm.
Les dimensions principales sont de 48 mm de longueur pour la cheville, avec un diamètre adapté aux vis M6.
Les charges admissibles en traction varient de 270 daN en béton C20/25 à 125 daN en briques creuses enduites, et en cisaillement de 215 daN en béton C20/25 à 160 daN en briques creuses, démontrant une excellente résistance même en maçonnerie creuse.
Pour garantir la durabilité et la sécurité de la fixation, il est recommandé de respecter les distances minimales aux bords (Cmin) et entre chevilles (Smin), ainsi que l’épaisseur minimale du support (hmin).
Ces chevilles offrent une alternative fiable aux chevilles chimiques dans les matériaux creux, grâce à leurs quatre pattes d’expansion assurant un ancrage parfait.
Deux versions sont disponibles : avec vis et rondelle préassemblées ou sans vis, permettant l’utilisation de tiges filetées ou vis spécifiques.
Le conditionnement comprend 25 chevilles multi-matériaux M6x48 mm, prêtes à être utilisées pour vos projets de fixation exigeants, garantissant robustesse et polyvalence.
Ces chevilles se composent d’une douille en acier Q195 avec zingage blanc ≥ 3 µm, d’un cône en acier Q195 avec zingage noir ≥ 3 µm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 avec zingage blanc ≥ 3 µm et d’une rondelle en acier Q195 avec zingage blanc ≥ 3 µm.
Elles sont particulièrement adaptées pour des applications variées telles que la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Leur installation se fait en trois étapes : perçage et nettoyage soigneux du trou, insertion de la cheville (sans vis) à l’aide d’un marteau avec la collerette affleurante au support, puis positionnement de la pièce à fixer et vissage au couple recommandé (5 Nm pour M6). La tenue dans les matériaux pleins est assurée par l’expansion en profondeur du premier segment dès les premiers tours de vis, tandis que dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône.
Les dimensions principales sont une longueur de cheville de 48 mm, un diamètre de perçage de 12 mm et un couple de serrage recommandé de 5 Nm pour la vis M6. La cheville supporte des charges en traction allant jusqu’à 270 daN dans le béton C20/25, avec des valeurs spécifiques selon le type de matériau (par exemple, 190 daN en brique pleine, 40 daN en brique creuse). En cisaillement, elle supporte jusqu’à 215 daN dans le béton C20/25.
Ces chevilles offrent une alternative performante à l’ancrage chimique pour les supports creux, avec une large collerette plastique qui répartit la charge. Leur polyvalence et leur robustesse en font un choix fiable pour les fixations lourdes et exigeantes.
Pour garantir une fixation optimale, il est conseillé de respecter les distances minimales d’entraxe (50 mm pour M6) et aux bords (60 mm), ainsi que l’épaisseur minimale du support (100 mm pour M6). Le perçage doit être réalisé à la profondeur recommandée de 58 mm.
Cette solution allie robustesse, facilité de pose et adaptabilité à de nombreux matériaux et usages professionnels.
- marque : scell-it
- référence fournisseur : EX-92011106O
- longueur cheville : 48 mm
- diamètre vis : M6
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène bleu
- vis : acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
- charge admissible en traction : 270 daN en béton C20/25, 125 daN en brique creuse enduite
- charge admissible en cisaillement : 215 daN en béton C20/25, 160 daN en brique creuse
- couple de serrage recommandé : 5 Nm
- distance minimale aux bords (Cmin) : 60 mm
- entraxe minimal entre chevilles (Smin) : 50 mm
- épaisseur minimale du support (hmin) : 100 mm
- système d’expansion en deux parties pour une tenue optimale dans supports pleins et creux
- performante pour reprise de charges élevées, même en maçonneries creuses
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des chevilles multi-matériaux charges lourdes SCELL-IT M6x48mm ?
Ces chevilles métalliques universelles sont composées d’une douille et d’un cône en acier Q195 avec zingage, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) et d’une rondelle en acier (DIN125). Leur système d’expansion en deux parties assure une excellente tenue dans tous types de supports, pleins ou creux, avec une reprise de charges élevée même en maçonneries creuses.
Comment s’effectue la mise en œuvre de ces chevilles pour garantir leur efficacité ?
Il faut percer un trou de diamètre 12 mm et profondeur 58 mm, puis le nettoyer soigneusement. La cheville, sans vis, est insérée à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support. Ensuite, la pièce à fixer est positionnée et la vis M6 est serrée au couple recommandé de 5 Nm pour assurer la fixation.
Quelles sont les performances de charge admissibles pour la cheville M6x48mm ?
En traction, la cheville supporte jusqu’à 270 daN en béton C20/25 et 190 daN en brique pleine. Les charges admissibles varient selon le matériau, avec des valeurs adaptées pour les maçonneries pleines et creuses. Ces données sont issues d’essais réalisés par Scell-it et doivent être vérifiées in situ pour des exigences strictes.
Quels sont les matériaux compatibles et les applications types pour ces chevilles ?
Ces chevilles sont adaptées aux matériaux pleins et creux : béton, brique pleine, parpaing plein, brique creuse, parpaing creux. Elles conviennent pour la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements variés (chaudières, stores, antennes paraboliques), supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Quelles sont les distances minimales à respecter lors de la pose pour garantir la sécurité et la performance ?
Les entraxes minimaux entre chevilles doivent être respectés : 50 mm pour M6, 55 mm pour M8, 60 mm pour M10 et 65 mm pour M12. La distance minimale aux bords est de 60 mm. L’épaisseur minimale du support varie entre 100 mm et 140 mm selon le diamètre de la cheville, assurant une fixation sûre et durable.
