25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - XMAXBOLT-M06-C
Référence : S344XMAXBOLTM06C
Découvrez 25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - XMAXBOLT-M06-C disponible à l'achat
- Cheville multi-matériaux pour charges lourdes.
- Système d'expansion en deux parties pour une tenue optimale.
- Adaptée aux matériaux pleins et creux.
- Reprise de charges élevée pour des fixations solides.
- Idéale pour des projets nécessitant robustesse et fiabilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux SCELL-IT XMAXBOLT-M06-C, spécialement conçues pour les charges lourdes.
Ces chevilles métalliques universelles assurent une excellente tenue dans tous types de matériaux, qu'ils soient pleins ou creux, grâce à leur système d'expansion en deux parties.
Dans les matériaux pleins, la fixation est assurée par l'expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s'expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Pour une installation optimale, il est recommandé de pré-percer un trou adapté et de le nettoyer soigneusement avant d'insérer la cheville à l’aide d’un marteau, la collerette devant rester à fleur du support.
La pièce à fixer est ensuite positionnée, puis la vis est introduite et serrée au couple indiqué dans le tableau technique, soit 5 Nm pour le modèle M6x48mm dans le béton.

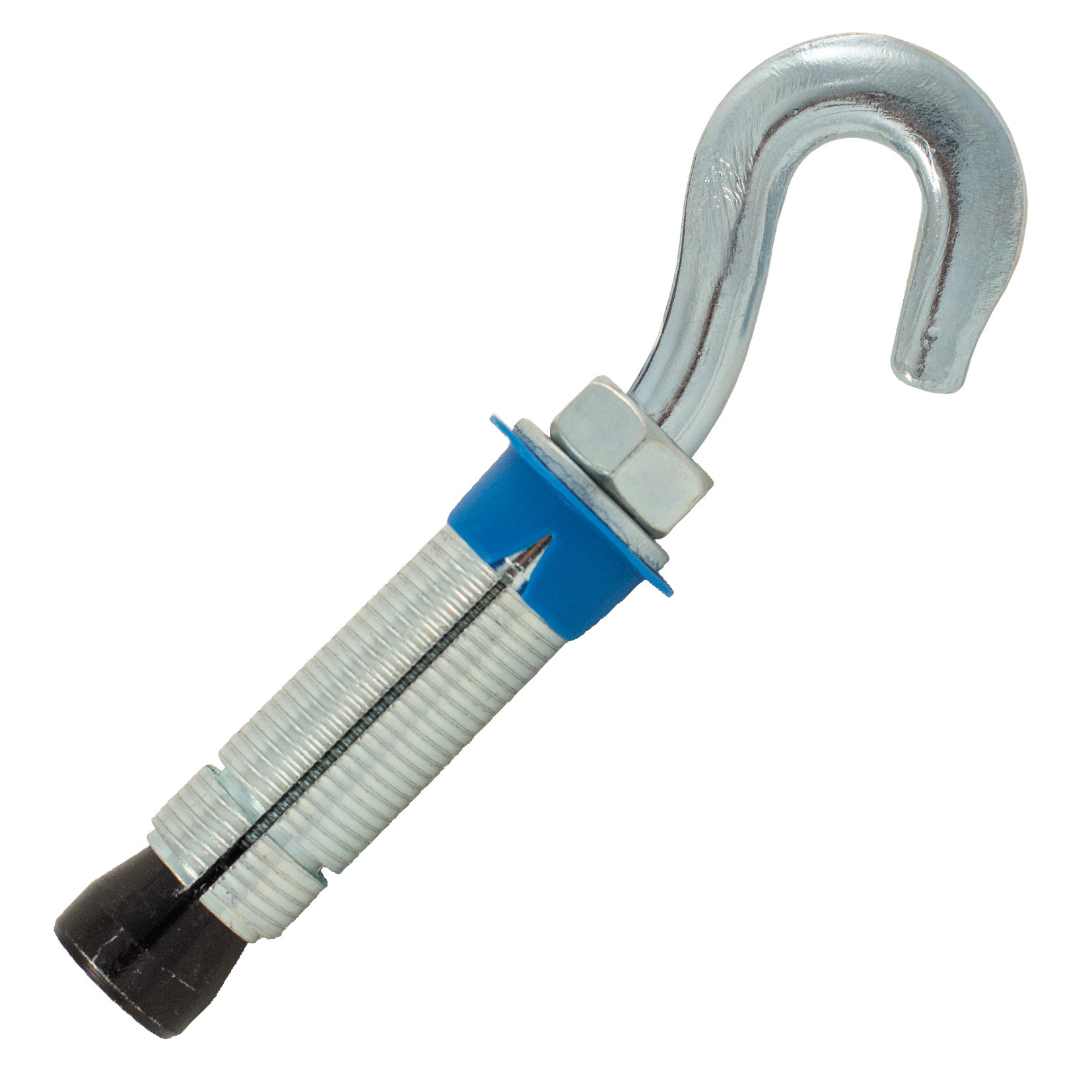

Les matériaux qui composent cette cheville sont robustes et de qualité : la douille est en acier Q195 avec un zingage blanc d’au moins 3 μm, le cône en acier Q195 avec un zingage noir d’au moins 3 μm, la collerette est en polyéthylène bleu.
La vis est en acier classe 8.8 selon DIN933 avec un zingage blanc ≥ 3 μm, et la rondelle en acier Q195 selon DIN125 avec un zingage blanc ≥ 3 μm.
Les dimensions spécifiques du modèle M6x48mm garantissent une fixation solide avec une profondeur de perçage recommandée de 58 mm.
Cette cheville supporte des charges élevées en traction et en cisaillement, avec des valeurs indicatives allant jusqu’à 270 daN en traction sur béton C20/25.
La polyvalence de la cheville XMAXBOLT permet une utilisation fiable dans les maçonneries pleines et creuses, offrant une reprise de charges élevée même dans les matériaux creux.
Son système d’expansion à quatre segments assure un ancrage parfait et constitue une alternative efficace aux fixations chimiques.
Cette cheville est adaptée à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, équipements comme chaudières ou stores, supports de chemins de câbles, poteaux de clôtures, sabots et chevrons.
En résumé, la cheville multi-matériaux SCELL-IT XMAXBOLT-M06-C est un choix performant, robuste et durable pour tous vos travaux nécessitant une fixation solide et fiable.
Elle se distingue par sa facilité de pose, ses matériaux de qualité et ses performances techniques adaptées aux charges lourdes dans divers supports.
Caractéristiques techniques :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm
- Cône en acier Q195 avec zingage noir ≥ 3 μm
- Collerette en polyéthylène bleu
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
Fonctionnement :
Dans les matériaux pleins, la tenue est assurée par l'expansion du premier segment en profondeur dès les premiers tours de vis. Dans les matériaux creux, la cheville s'expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Usages et applications :
- Portes de garage, huisseries métalliques
- Rayonnages pour stockage, étagères
- Panneaux indicateurs, enseignes, supports d’éclairage
- Équipements tels que chaudières, stores, antennes paraboliques, sièges
- Supports de chemins de câbles, tuyauteries, canalisations
- Poteaux de clôtures, portails, mains courantes
- Sabots, sablières, chevrons
Mise en œuvre :
- Percer un trou adapté et le nettoyer soigneusement
- Insérer la cheville (sans vis) dans le trou à l’aide d’un marteau, la collerette devant être à fleur du support
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville, puis serrer au couple recommandé (5 Nm pour M6)
Dimensions et données de montage spécifiques à la référence M6x48mm :
- Longueur cheville : 48 mm
- Diamètre de perçage : 12 mm
- Profondeur de perçage recommandée : 58 mm
- Couple de serrage : 5 Nm
Performances et charges admissibles (données indicatives issues d’essais) :
- Traction : jusqu’à 270 daN en béton C20/25, 190 daN en brique pleine, 40 daN en brique creuse, 120 daN en parpaing creux
- Cisaillement : jusqu’à 215 daN en béton C20/25, 100 daN en brique pleine, 50 daN en brique creuse, 160 daN en parpaing creux
Recommandations :
- Pré-percer des trous adaptés pour faciliter l’installation
- Nettoyer soigneusement les trous avant pose
- Respecter les distances minimales aux bords (Cmin) et entraxes (Smin) : 50 mm et 60 mm pour M6
- Épaisseur minimale du support : 100 mm
Avantages :
- Polyvalente et performante dans tous types de matériaux pleins ou creux
- Reprise de charges élevée, même dans les maçonneries creuses
- Système d’expansion en deux parties garantissant une fixation fiable
- Matériaux de haute qualité avec traitements anticorrosion
Cette cheville est idéale pour des applications nécessitant une fixation robuste et durable dans des matériaux variés, offrant une solution fiable pour les charges lourdes en construction, industrie et aménagement.
- marque : scell-it
- référence fournisseur : XMAXBOLT-M06-C
- matériaux : douille en acier Q195 avec zingage blanc ≥ 3 μm, cône en acier Q195 avec zingage noir ≥ 3 μm, collerette en polyéthylène bleu, vis en acier classe 8.8 DIN933 avec zingage blanc ≥ 3 μm, rondelle en acier Q195 DIN125 avec zingage blanc ≥ 3 μm
- dimensions : M6 x 48 mm
- profondeur de perçage recommandée : 58 mm
- couple de serrage recommandé : 5 Nm
- fonctionnement : système d'expansion en deux parties assurant une excellente tenue dans les matériaux pleins et creux
- charge admissible en traction sur béton C20/25 : jusqu'à 270 daN
- applications : fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements (chaudières, stores), supports de chemins de câbles, poteaux de clôtures, sabots, chevrons
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux supporte cette cheville multi-matériaux pour charges lourdes ?
Cette cheville est adaptée aux matériaux pleins tels que le béton, la brique pleine et le parpaing plein, ainsi qu’aux matériaux creux comme la brique creuse et le parpaing creux. Son système d’expansion en deux parties assure une tenue optimale dans tous ces supports.
Comment fonctionne le système d'expansion de cette cheville dans les matériaux pleins et creux ?
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis. Pour les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface grâce à la remontée du cône jusqu’à la base de la cheville, garantissant ainsi une fixation solide.
Quelles sont les performances de charge admissibles pour cette cheville ?
Les charges admissibles indicatives sont, par exemple, 270 daN en traction et 215 daN en cisaillement pour un béton C20/25 avec une vis M6. Ces valeurs varient selon le diamètre de la vis et le type de matériau, avec des charges plus élevées pour des vis plus grandes. Il est conseillé de réaliser des essais in situ pour des applications critiques.
Quelles sont les recommandations techniques pour la mise en œuvre de cette cheville ?
Il faut percer un trou adapté avec un foret à percussion, nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support. Ensuite, positionner la pièce à fixer, introduire la vis et serrer au couple recommandé (par exemple 5 Nm pour M6).
Quels éléments composent cette cheville et quels traitements anti-corrosion bénéficie-t-elle ?
La cheville est composée d’une douille et d’un cône en acier Q195 avec zingage (blanc pour la douille, noir pour le cône) d’au moins 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 avec zingage blanc et d’une rondelle en acier Q195 avec zingage blanc. Ces traitements assurent une résistance à la corrosion adaptée à un usage durable.
Dans quels contextes professionnels cette cheville est-elle la plus adaptée ?
Elle convient pour des fixations solides dans divers contextes : portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements lourds comme chaudières ou stores, supports de chemins de câbles, poteaux de clôtures, sabots et chevrons. Sa polyvalence et sa capacité à reprendre des charges élevées en font un choix fiable pour des travaux exigeants.
