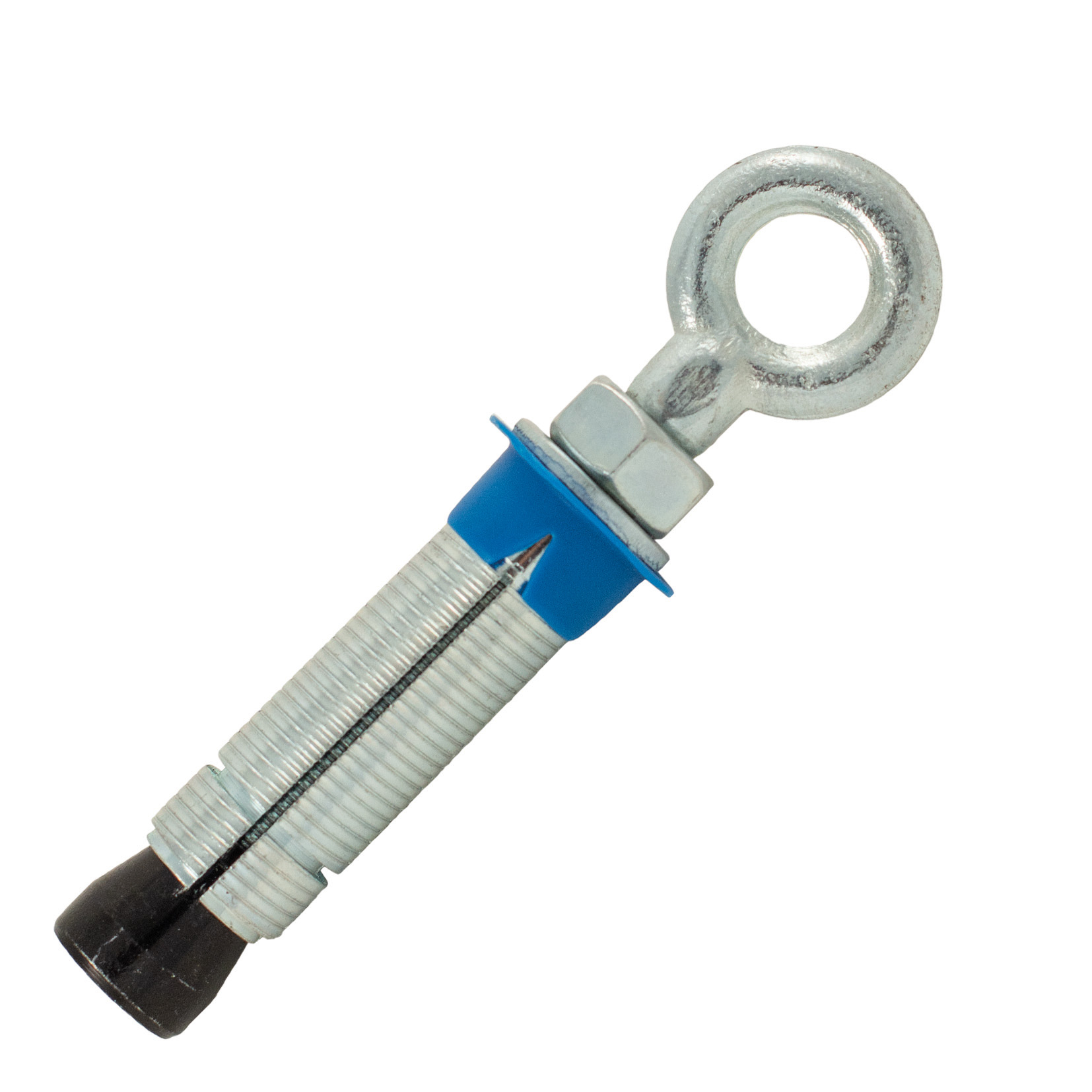

25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - XMAXBOLT-M06-O
Référence : S344XMAXBOLTM06O
Découvrez 25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - XMAXBOLT-M06-O disponible à l'achat
- Cheville multi-matériaux pour charges lourdes, polyvalente.
- Système d'expansion en deux parties pour une meilleure tenue.
- Adaptée pour matériaux pleins et creux, haute performance.
- Idéale pour tous vos travaux de bricolage et de construction.
- Dimensions M6x48mm, garantie de fiabilité et de sécurité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la cheville métallique universelle multi-matériaux XMAXBOLT M6x48mm, spécialement conçue pour les charges lourdes.
Cette cheville offre une excellente tenue dans tous types de matériaux, qu'ils soient pleins ou creux, grâce à son système d’expansion en deux parties.
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Elle est idéale pour une large gamme d’applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
La cheville est composée de matériaux de haute qualité :
- Douille en acier Q195, zingage blanc ≥ 3 μm
- Cône en acier Q195, zingage noir ≥ 3 μm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
Ses dimensions sont optimisées pour une fixation fiable et sécurisée : longueur de cheville 48 mm, diamètre M6.
Le perçage recommandé est de 12 mm de diamètre avec une profondeur de 58 mm.
Le couple de serrage conseillé est de 5 Nm pour une fixation optimale.
Les charges admissibles, issues d’essais réalisés par Scell-it, garantissent une reprise élevée même dans les maçonneries creuses :
- En traction, la cheville supporte jusqu’à 270 daN en béton C20/25 et 190 daN en brique pleine.
- En cisaillement, elle résiste jusqu’à 215 daN en béton C20/25 et 100 daN en brique pleine.
Pour une installation optimale, il est recommandé de percer un trou propre, de le nettoyer soigneusement, puis d’insérer la cheville à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support.
La vis est ensuite positionnée à travers la pièce à fixer et serrée au couple indiqué.
Cette cheville se distingue par sa polyvalence et sa performance, offrant une solution fiable pour tous vos travaux de bricolage et de construction nécessitant une fixation de charges lourdes.
Elle est disponible en conditionnement de 25 chevilles, facilitant le stockage et la conservation.
Choisissez la cheville multi-matériaux XMAXBOLT M6x48mm pour une fixation durable, performante et sécurisée dans tous vos projets exigeants.
Cette cheville métallique universelle est composée d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm.
Elle offre une reprise de charges élevée, même dans les maçonneries creuses, ce qui la rend adaptée aux environnements exigeants et aux projets de bricolage ou construction ambitieux.
Exemples d’applications variées : portes de garage, huisseries métalliques, rayonnages pour stockage, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières, chevrons.
Pour une installation optimale, il est recommandé de percer et nettoyer soigneusement le trou, d’insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, puis de positionner la pièce à fixer avant d’introduire la vis et de serrer au couple indiqué (5 Nm pour M6). Les données de pose précisent un perçage de 12 mm de diamètre et une profondeur de 58 mm pour M6, avec un couple de serrage recommandé de 5 Nm dans le béton.
Les charges admissibles, issues d’essais réalisés par Scell-it, indiquent pour M6 une traction maximale de 270 daN en béton C20/25 et un cisaillement de 215 daN, avec des valeurs adaptées selon le type de matériau (brique pleine, parpaing, brique creuse, parpaing creux). Ces valeurs garantissent une fixation sûre et résistante aux efforts mécaniques.
Les dimensions précises de la cheville sont : longueur 48 mm, diamètre de la collerette 20 mm, diamètre de la cheville 12 mm. La cheville est compatible avec des vis M6 adaptées, et la collerette en polyéthylène assure une bonne répartition de la charge.
Cette cheville est polyvalente, performante et robuste, idéale pour des fixations lourdes en maçonnerie pleine ou creuse, avec une mise en œuvre simple et des performances techniques éprouvées.
- marque : Scell-it
- référence fournisseur : XMAXBOLT-M06-O
- type : cheville métallique universelle multi-matériaux charges lourdes
- dimensions : M6 x 48 mm
- matériaux : douille en acier Q195, zingage blanc ≥ 3 μm ; cône en acier Q195, zingage noir ≥ 3 μm ; collerette en polyéthylène bleue ; vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm ; rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
- perçage recommandé : diamètre 12 mm, profondeur 58 mm
- couple de serrage conseillé : 5 Nm
- fonctionnement : système d’expansion en deux parties, adapté aux matériaux pleins et creux
- charges admissibles en traction : 270 daN en béton C20/25, 190 daN en brique pleine
- charges admissibles en cisaillement : 215 daN en béton C20/25, 100 daN en brique pleine
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la spécificité du système d’expansion de cette cheville multi-matériaux ?
Cette cheville utilise un système d’expansion en deux parties qui assure une excellente tenue dans tous types de matériaux, pleins ou creux. Dans les matériaux pleins, l’expansion du premier segment en profondeur garantit la fixation dès les premiers tours de vis. Dans les matériaux creux, l’expansion complète agit notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Quels matériaux peuvent être fixés avec cette cheville M6x48mm SCELL-IT XMAXBOLT ?
Elle est adaptée pour le béton, la brique pleine, le parpaing plein, la brique creuse, le parpaing creux ainsi que d’autres matériaux pleins ou creux. Sa polyvalence permet une fixation fiable dans des environnements exigeants.
Quelles sont les performances de charge admissibles de cette cheville ?
Pour un diamètre M6, la traction admissible en béton C20/25 est de 270 daN et le cisaillement de 215 daN. Ces valeurs varient selon le type de matériau, avec une reprise de charges élevée même dans les maçonneries creuses. Ces données sont indicatives et des essais d’arrachement in situ sont recommandés pour des exigences strictes.
Quelles sont les consignes techniques essentielles pour la mise en œuvre ?
Il faut percer un trou avec un foret adapté, nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit à fleur du support. Ensuite, positionner la pièce à fixer, insérer la vis et serrer au couple recommandé de 5 Nm pour M6. Le respect des distances minimales aux bords et entraxes est indispensable pour garantir la tenue optimale.
Quels éléments composent cette cheville et quelles normes sont respectées ?
La douille, le cône, la vis et la rondelle sont en acier Q195 avec un traitement de zingage (blanc ou noir) d’au moins 3 μm pour la résistance à la corrosion. La collerette est en polyéthylène bleu. La vis est conforme à la norme DIN933 et la rondelle à la norme DIN125, assurant la qualité et la sécurité du produit.
