25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - XMAXBOLT-M06-SV
Référence : S344XMAXBOLTM06SV
Découvrez 25 chevilles multi-matériaux charges lourdes - M6x48mm - SCELL-IT - XMAXBOLT-M06-SV disponible à l'achat
- Fixation polyvalente sur supports pleins et creux
- Mécanisme d'expansion bipartite pour une tenue solide
- Capacité de charge supérieure pour maçonneries creuses
- Dimensions précises pour une installation facile
- Idéale pour diverses applications de fixation robustes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

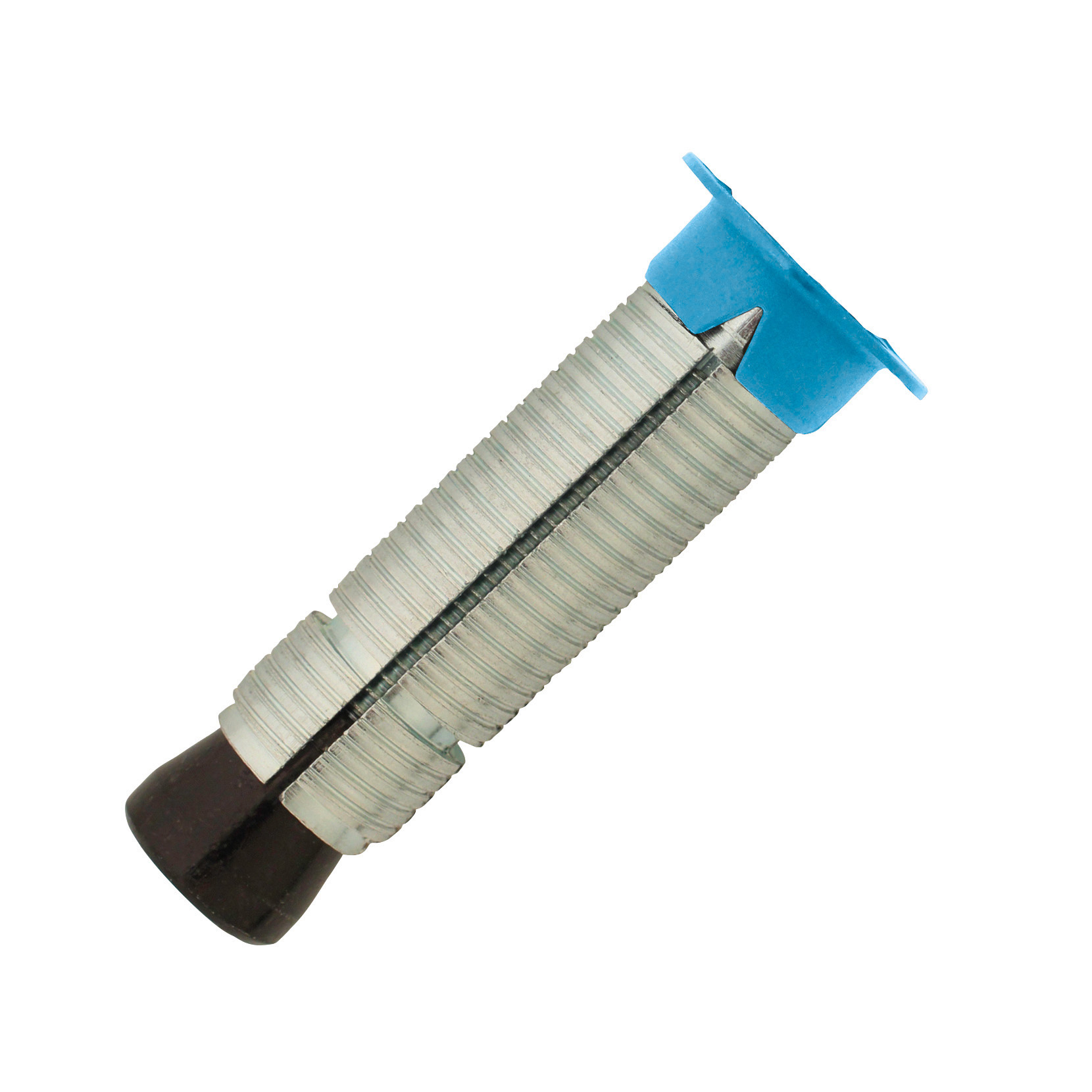

Cette cheville métallique universelle XMAXBOLT-M06-SV est spécialement conçue pour supporter des charges lourdes et offre une fixation polyvalente adaptée aux supports pleins comme creux.
Elle intègre un mécanisme d’expansion bipartite en acier, garantissant une tenue solide dans divers matériaux tels que le béton, la brique pleine, le parpaing plein, ainsi que la brique creuse et le parpaing creux.
Le système d’expansion en deux parties permet une fixation performante avec une reprise de charges élevée, même dans les maçonneries creuses.
Cette cheville est composée d’une douille en acier Q195 avec un zingage blanc d’au moins 3 μm, d’un cône en acier Q195 avec un zingage noir d’au moins 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 conforme à la norme DIN933 avec un zingage blanc d’au moins 3 μm, ainsi que d’une rondelle en acier Q195 conforme à la norme DIN125 avec zingage blanc d’au moins 3 μm.
Les caractéristiques techniques précises sont une longueur de cheville de 48 mm, un diamètre de collerette de 20 mm et un diamètre de cheville de 12 mm.
La cheville est livrée sans vis, permettant ainsi d’adapter la fixation avec des vis ou éléments spécifiques selon les besoins.
Cette cheville convient à une large gamme d’applications professionnelles, notamment pour la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Pour la mise en œuvre, il est recommandé de percer un trou au diamètre et à la profondeur indiqués, puis de nettoyer soigneusement ce trou.
La cheville (sans vis) est insérée à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support.
Ensuite, la pièce à fixer est positionnée, la vis est introduite à travers elle dans la cheville, puis serrée au couple préconisé de 5 Nm pour la version M6.
Les conditions d’utilisation recommandent un entraxe minimum entre chevilles de 50 mm, une distance minimale aux bords de 60 mm, ainsi qu’une épaisseur minimale du support de 100 mm.
Les performances mécaniques issues d’essais internes indiquent une résistance en traction allant jusqu’à 270 daN en béton C20/25 et une résistance au cisaillement de 215 daN, assurant une fixation robuste et fiable.
Cette cheville constitue une alternative efficace aux ancrages chimiques dans les matériaux creux grâce à ses 4 segments d’expansion qui assurent un ancrage optimal.
Elle est disponible en plusieurs versions, avec ou sans vis, incluant des variantes avec crochet ou œillet pour des usages spécifiques.
Le conditionnement présenté comprend 25 chevilles multi-matériaux charges lourdes, référence XMAXBOLT-M06-SV, adaptées aux installations professionnelles exigeantes.
Elle se compose d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm. Ces matériaux garantissent robustesse et durabilité.
Les dimensions principales sont : longueur de la cheville 48 mm, diamètre de la collerette 20 mm, diamètre du corps 12 mm. La cheville est adaptée à des vis de diamètre M6, avec un couple de serrage recommandé de 5 Nm.
Elle offre une capacité de charge élevée, même dans les maçonneries creuses, avec une reprise de charges importante en traction et cisaillement selon les matériaux. Par exemple, en béton C20/25, la charge admissible en traction pour une cheville M6 est de 270 daN et en cisaillement de 215 daN.
La mise en œuvre se réalise en trois étapes : perçage et nettoyage du trou, insertion de la cheville à l’aide d’un marteau (la collerette doit être affleurante au support), puis vissage à travers la pièce à fixer en respectant le couple de serrage recommandé.
Cette cheville est polyvalente et performante, adaptée à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements industriels, supports de chemins de câbles, poteaux de clôtures, sabots et chevrons.
Elle garantit une fixation sûre et durable dans divers matériaux, alliant facilité d’installation et haute résistance aux charges lourdes.
- longueur cheville : 48 mm
- diamètre collerette : 20 mm
- diamètre cheville : 12 mm
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène bleu
- vis : acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
- couple de serrage recommandé : 5 Nm (version M6)
- distance minimale aux bords : 60 mm
- entraxe minimum entre chevilles : 50 mm
- épaisseur minimale du support : 100 mm
- résistance en traction : jusqu’à 270 daN en béton C20/25
- résistance au cisaillement : 215 daN
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la particularité du mécanisme d’expansion de la cheville XMAXBOLT-M06-SV ?
La cheville utilise un système d’expansion bipartite garantissant une fixation fiable sur supports pleins et creux. Dans les matériaux pleins, l’expansion du premier segment en profondeur assure la tenue dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base.
Quelles sont les capacités de charge admissibles pour cette cheville dans différents matériaux ?
Pour la version M6, la charge en traction maximale atteint 270 daN en béton C20/25, 190 daN en brique pleine, 40 daN en brique creuse et 120 daN en parpaing creux. En cisaillement, elle est de 215 daN en béton, 100 daN en brique pleine, 50 daN en brique creuse et 160 daN en parpaing creux. Ces valeurs sont issues d’essais internes et sont indicatives.
Quelles sont les dimensions et données techniques clés de cette cheville ?
La cheville mesure 48 mm de longueur, avec un diamètre de corps de 12 mm et un diamètre de collerette de 20 mm. Le couple de serrage recommandé pour la vis M6 est de 5 Nm, avec une profondeur de perçage de 58 mm. L’entraxe minimum est de 50 mm, la distance aux bords minimale est de 60 mm et l’épaisseur minimale du support est de 100 mm.
Comment se déroule la mise en œuvre de la cheville XMAXBOLT-M06-SV ?
Il faut percer un trou au diamètre recommandé (12 mm), puis le nettoyer soigneusement. La cheville, sans vis, est insérée dans le trou à l’aide d’un marteau, avec la collerette affleurante au support. Ensuite, la pièce à fixer est positionnée, la vis est insérée à travers celle-ci dans la cheville, puis serrée au couple recommandé.
Dans quels contextes professionnels cette cheville est-elle la plus adaptée ?
Elle convient à la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières et stores, supports de chemins de câbles, tuyauteries, poteaux de clôtures, portails, mains courantes, ainsi qu’aux sabots, sablières et chevrons. Sa polyvalence permet une utilisation sur une large gamme de matériaux pleins et creux.
