25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - EX-92011108
Référence : S344EX92011108
Découvrez 25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - EX-92011108 disponible à l'achat
- Cheville multi-matériaux, adaptée aux charges lourdes.
- Système d'expansion en 2 parties, pour une excellente tenue.
- Idéale pour tous types de matériaux, pleins ou creux.
- Longueur de 56 mm et diamètre M8, robustesse garantie.
- Parfaite pour les projets de construction ou rénovation.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la cheville multi-matériaux SCELL-IT M8x56 mm, spécialement conçue pour les charges lourdes.
Cette cheville métallique universelle se caractérise par un système d'expansion en deux parties, assurant une tenue optimale dans tous types de matériaux, qu'ils soient pleins ou creux.
Dans les matériaux pleins, la fixation est garantie par l'expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s'expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.

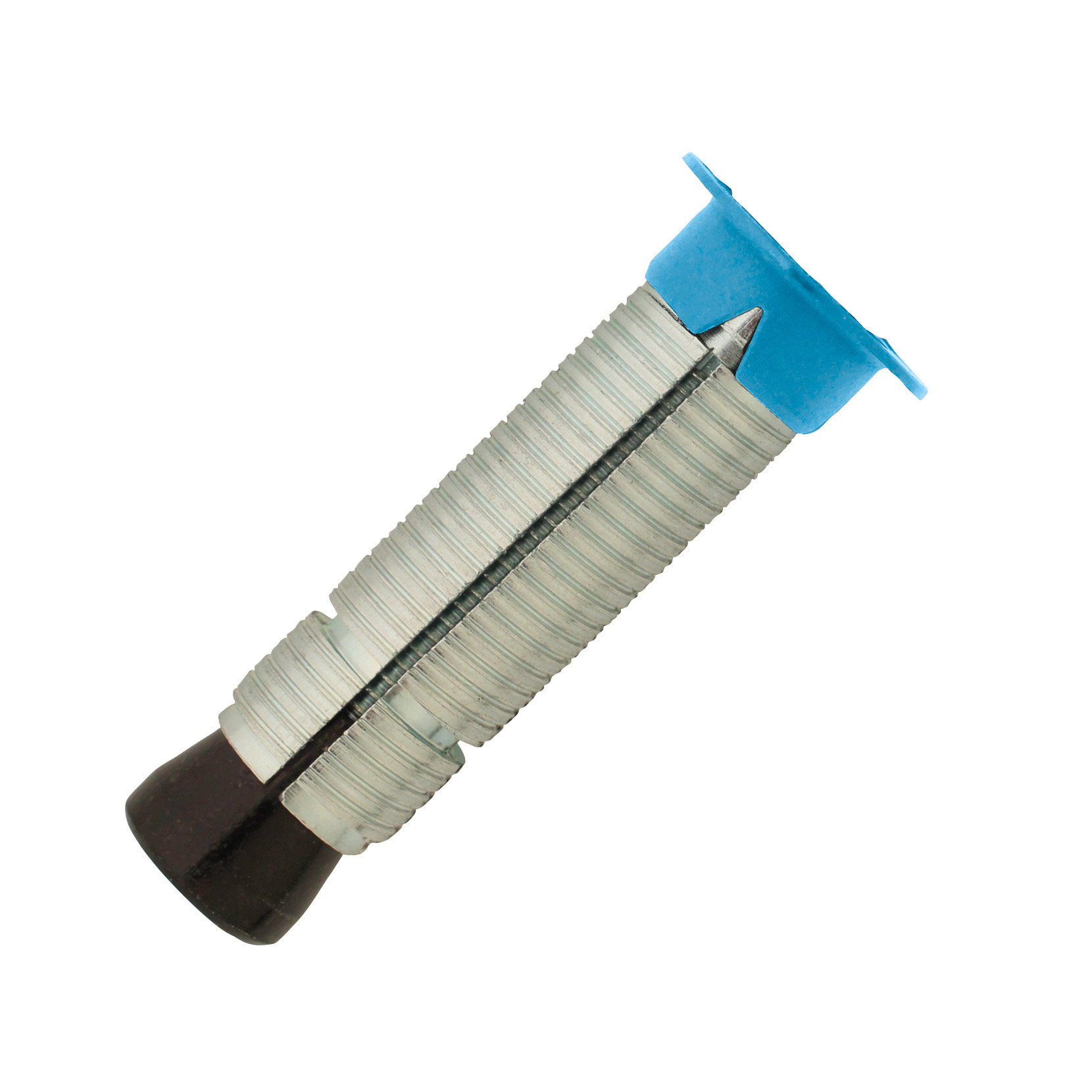

Elle est composée d'une douille en acier Q195 avec zingage blanc d’au moins 3 μm, d'un cône en acier Q195 avec zingage noir d’au moins 3 μm, d'une collerette en polyéthylène bleu, d'une vis en acier classe 8.8 (DIN933) avec zingage blanc d’au moins 3 μm, ainsi que d'une rondelle en acier Q195 (DIN125) également zinguée blanc d’au moins 3 μm.
La cheville mesure 56 mm de longueur avec un diamètre M8, garantissant robustesse et durabilité.
Elle est adaptée à une épaisseur minimale du support de 100 mm et nécessite un perçage de 14 mm de diamètre à une profondeur de 66 mm.
Le couple de serrage recommandé est de 7,5 Nm.
Cette fixation convient à de nombreux usages tels que la pose de portes de garage, huisseries métalliques, rayonnages de stockage, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Pour une installation optimale, il est conseillé de percer et nettoyer soigneusement le trou.
La cheville doit être insérée sans vis à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support.
Ensuite, il faut positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville et serrer au couple indiqué.
Les charges admissibles varient selon le matériau : en traction, la cheville M8 supporte jusqu’à 350 daN en béton C20/25 et 240 daN en brique pleine.
En cisaillement, elle résiste à 390 daN en béton C20/25 et 190 daN en brique pleine.
Cette cheville offre une excellente polyvalence et performance, avec une reprise de charges élevée même dans les maçonneries creuses.
Elle constitue une alternative fiable aux chevilles chimiques pour les matériaux creux.
Le conditionnement comprend 25 chevilles multi-matériaux charges lourdes M8x56 mm.
Ce produit est parfaitement adapté aux projets de construction et de rénovation nécessitant des fixations robustes et durables.
Elle se compose d’une douille en acier Q195 avec zingage blanc ≥ 3 µm, d’un cône en acier Q195 avec zingage noir ≥ 3 µm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 µm, et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 µm.
Ses dimensions principales sont une longueur totale de 56 mm et un diamètre M8, assurant robustesse et durabilité. La cheville est adaptée à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières ou stores, supports de chemins de câbles, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
La mise en œuvre se fait en perçant et nettoyant soigneusement le trou, en insérant la cheville sans vis à l’aide d’un marteau jusqu’à ce que la collerette soit à fleur du support, puis en positionnant la pièce à fixer et en serrant la vis au couple recommandé (7,5 Nm pour M8).
Les performances en charges admissibles sont élevées, avec une capacité de traction jusqu’à 350 daN dans le béton C20/25 et des valeurs similaires dans les autres matériaux pleins ou creux. La cheville offre également une excellente résistance au cisaillement.
Elle garantit une fixation polyvalente et performante, adaptée aux exigences des projets de construction ou de rénovation nécessitant des fixations solides et durables dans différents matériaux.
Enfin, cette cheville est un outil incontournable pour les fixations lourdes, combinant facilité d’installation, haute performance et compatibilité avec divers supports.
- marque : scell-it
- référence fournisseur : EX-92011108
- longueur de la cheville : 56 mm
- diamètre : M8
- épaisseur minimale du support : 100 mm
- diamètre de perçage : 14 mm
- profondeur de perçage : 66 mm
- couple de serrage recommandé : 7,5 Nm
- composition : douille en acier Q195, zingage blanc ≥ 3 μm ; cône en acier Q195, zingage noir ≥ 3 μm ; collerette en polyéthylène bleu ; vis en acier classe 8.8 (DIN933), zingage blanc ≥ 3 μm ; rondelle en acier Q195 (DIN125), zingage blanc ≥ 3 μm
- charges admissibles en traction : 350 daN en béton C20/25, 240 daN en brique pleine
- charges admissibles en cisaillement : 390 daN en béton C20/25, 190 daN en brique pleine
- système d'expansion en 2 parties pour une tenue optimale dans matériaux pleins et creux
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux sont compatibles avec cette cheville multi-matériaux SCELL-IT M8x56 mm ?
Cette cheville est adaptée à une large gamme de matériaux pleins ou creux, incluant béton C20/25, brique pleine, parpaing plein, brique creuse enduite, parpaing creux enduit, brique creuse et parpaing creux. Son système d’expansion en deux parties assure une excellente tenue dans ces supports variés.
Comment fonctionne le système d’expansion de la cheville dans les matériaux pleins et creux ?
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la montée du cône jusqu’à la base de la cheville, garantissant ainsi une fixation solide.
Quelles sont les charges admissibles indicatives pour cette cheville ?
Les charges admissibles varient selon le matériau : jusqu’à 350 daN en traction dans le béton C20/25, 240 daN en brique pleine, 95 daN en parpaing creux, 120 daN en brique creuse enduite, et 175 daN en parpaing creux enduit. En cisaillement, les valeurs vont jusqu’à 390 daN en béton C20/25 et 200 daN en brique creuse enduite ou parpaing creux enduit.
Quelles sont les recommandations techniques pour la mise en œuvre de cette cheville ?
Il est conseillé de percer un trou au diamètre de 14 mm et à la profondeur de 66 mm, puis de nettoyer soigneusement le trou. La cheville doit être insérée sans vis à l’aide d’un marteau, la collerette devant être affleurante au support. La vis doit ensuite être serrée au couple recommandé de 7,5 Nm pour un diamètre M8.
Dans quels contextes professionnels cette cheville est-elle particulièrement adaptée ?
Elle convient pour des fixations exigeantes telles que portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières ou stores, supports de chemins de câbles, tuyauteries, ainsi que pour la fixation de poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
