25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - XMAXBOLT-M08-O
Référence : S344XMAXBOLTM08O
Découvrez 25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - XMAXBOLT-M08-O disponible à l'achat
- Chevilles multi-matériaux adaptées à tous types de supports
- Système d'expansion en deux parties pour une fixation optimale
- Reprise de charges élevée, même dans maçonneries creuses
- Durabilité accrue pour des installations sécurisées
- Solution robuste pour des éléments lourds en construction
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux charges lourdes M8x56mm SCELL-IT XMAXBOLT-M08-O, une solution de fixation polyvalente et performante adaptée à tous types de supports, pleins ou creux.
Ces chevilles métalliques universelles disposent d’un système d’expansion en deux parties qui garantit une excellente tenue.
Dans les matériaux pleins, la fixation est assurée par l’expansion profonde du premier segment dès les premiers tours de vis.
Dans les matériaux creux, la tenue est obtenue grâce à l’expansion complète de la cheville, notamment sur la paroi en surface, par la remontée du cône jusqu’à la base de la cheville.

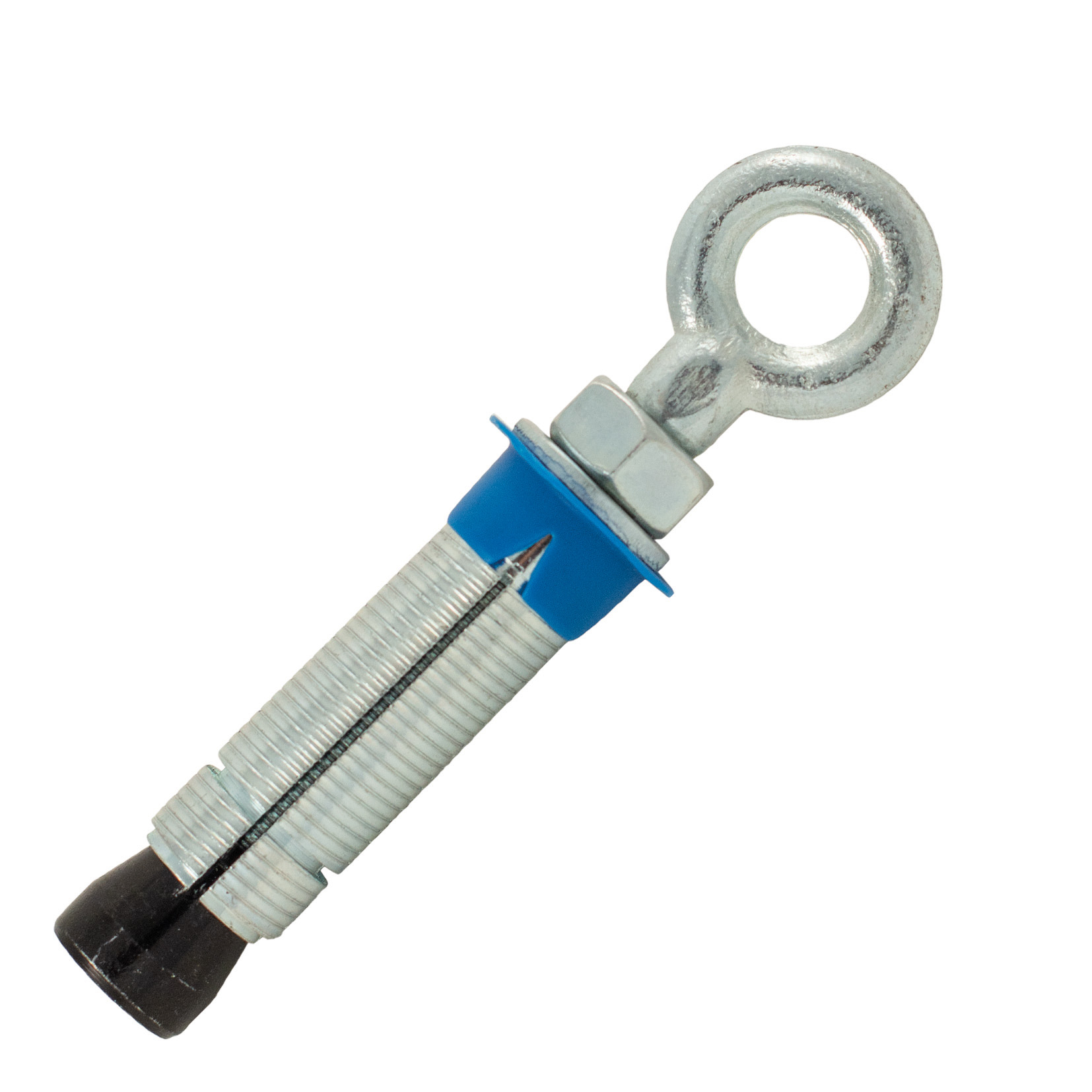

Fabriquées avec des matériaux de qualité, elles se composent d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm et d’une rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm.
Ces chevilles conviennent à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
La mise en œuvre est simple et précise : percer et nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit à fleur du support, positionner la pièce à fixer, puis introduire et serrer la vis au couple recommandé de 7,5 Nm pour M8.
Les dimensions spécifiques sont un diamètre de perçage de 14 mm, une profondeur de perçage de 66 mm, une longueur de cheville de 56 mm, et une épaisseur maximale de fixation de 25 mm.
Les performances sont élevées avec une reprise de charges importante même dans les maçonneries creuses, garantissant sécurité et durabilité.
Les charges admissibles recommandées sont par exemple en traction jusqu’à 350 daN dans la brique pleine et 240 daN dans le parpaing plein pour une cheville M8.
En cisaillement, cette cheville supporte jusqu’à 190 daN dans le béton C20/25.
Cette cheville constitue une alternative fiable à l’ancrage chimique dans les matériaux creux, avec une large collerette plastique qui aide à répartir la charge.
Pour garantir une fixation optimale, il est conseillé de respecter les distances minimales entre chevilles (entraxe), les distances aux bords du support, ainsi que l’épaisseur minimale du matériau support.
En résumé, la cheville SCELL-IT XMAXBOLT-M08-O est une solution robuste, polyvalente et performante pour la fixation d’éléments lourds en construction et rénovation, adaptée à une grande variété de matériaux et d’applications.
Ces chevilles sont particulièrement adaptées pour fixer des éléments lourds dans des applications variées telles que portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Leur fonctionnement repose sur une expansion en profondeur du premier segment dans les matériaux pleins dès les premiers tours de vis, tandis que dans les matériaux creux, la cheville s’étend complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Le montage s’effectue en trois étapes : percer et nettoyer soigneusement le trou, insérer la cheville (sans vis) à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, puis positionner la pièce à fixer et serrer la vis au couple recommandé.
Les caractéristiques techniques détaillées sont les suivantes :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm
- Cône en acier Q195 avec zingage noir ≥ 3 μm
- Collerette en polyéthylène bleu
- Vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm
- Rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm
Les dimensions pour la version M8x56mm comprennent un diamètre de perçage de 14 mm, une profondeur de perçage de 66 mm, un couple de serrage recommandé de 7,5 Nm, et une épaisseur minimale du support de 100 mm.
Les charges admissibles, issues d’essais réalisés par Scell-it, indiquent une traction jusqu’à 350 daN en béton C20/25 et des valeurs de cisaillement jusqu’à 390 daN selon les matériaux.
Les avantages principaux sont :
- Polyvalence avec une excellente tenue dans tous types de matériaux pleins ou creux grâce au système d’expansion en deux parties
- Performances élevées avec une reprise de charges importante, même dans les maçonneries creuses
- Facilité de mise en œuvre avec des instructions claires pour un montage sécurisé
Ces chevilles répondent aux exigences des fixations lourdes dans le secteur de la construction et de la rénovation, offrant robustesse, fiabilité et sécurité pour toutes vos installations.
- marque : scell-it
- référence fournisseur : XMAXBOLT-M08-O
- diamètre de la vis : M8
- diamètre de perçage : 14 mm
- profondeur de perçage : 66 mm
- longueur de la cheville : 56 mm
- épaisseur maximale de fixation : 25 mm
- matériaux : douille en acier Q195 avec zingage blanc ≥ 3 μm, cône en acier Q195 avec zingage noir ≥ 3 μm, collerette en polyéthylène bleu, vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm, rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm
- couple de serrage recommandé : 7,5 Nm
- reprise de charges en traction : jusqu’à 350 daN dans la brique pleine, 240 daN dans le parpaing plein
- reprise de charges en cisaillement : jusqu’à 190 daN dans le béton C20/25
- système d’expansion en deux parties pour fixation optimale dans matériaux pleins et creux
- distance minimale entre chevilles (entraxe) : 55 mm
- distance minimale aux bords du support : 80 mm
- épaisseur minimale du matériau support : 100 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels types de supports sont compatibles avec ces chevilles multi-matériaux charges lourdes ?
Ces chevilles sont adaptées à une grande variété de matériaux pleins et creux, notamment le béton C20/25, la brique pleine, le parpaing plein, la brique creuse enduite et le parpaing creux enduit. Leur système d’expansion en deux parties garantit une excellente tenue dans tous ces supports.
Comment fonctionne le système d’expansion de la cheville dans les matériaux pleins et creux ?
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis. Dans les matériaux creux, la tenue repose sur l’expansion complète de la cheville, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Quelles sont les charges admissibles pour ces chevilles en fonction des matériaux ?
Les charges admissibles en traction varient jusqu’à 350 daN en béton C20/25 et jusqu’à 95 daN en brique creuse enduite. En cisaillement, elles peuvent atteindre 390 daN en béton et 175 daN en brique creuse enduite. Ces valeurs sont indicatives et issues d’essais internes Scell-it.
Quelles sont les recommandations pour la mise en œuvre et la fixation ?
Il est essentiel de percer un trou au diamètre et à la profondeur recommandés (par exemple 14 mm de diamètre et 66 mm de profondeur pour M8), de nettoyer soigneusement le trou, puis d’insérer la cheville sans vis à l’aide d’un marteau, la collerette devant être affleurante au support. Ensuite, positionnez la pièce à fixer, insérez la vis à travers celle-ci dans la cheville et serrez au couple indiqué (7,5 Nm pour M8).
Quels sont les matériaux utilisés pour la fabrication de cette cheville et ses composants ?
La cheville est composée d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 conforme à la norme DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 conforme à la norme DIN125 avec zingage blanc ≥ 3 μm.
Quelles sont les dimensions et les contraintes d’installation à respecter ?
Pour la version M8x56 mm, le diamètre de perçage est de 14 mm, la profondeur de perçage de 66 mm, l’épaisseur minimale du support doit être de 100 mm, la distance minimale aux bords est de 60 mm et l’entraxe minimal de 70 mm. Le couple de serrage recommandé est de 7,5 Nm pour garantir la tenue optimale.
