25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - XMAXBOLT-M08-SV
Référence : S344XMAXBOLTM08SV
Découvrez 25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - XMAXBOLT-M08-SV disponible à l'achat
- Fixation fiable dans divers substrats pleins ou creux
- Capacité de charge élevée pour maçonneries creuses
- Mécanisme d'expansion bipartite pour une prise ferme
- Dimensions adaptées pour un perçage précis
- Longueur de vis recommandée de 65 mm à utiliser
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

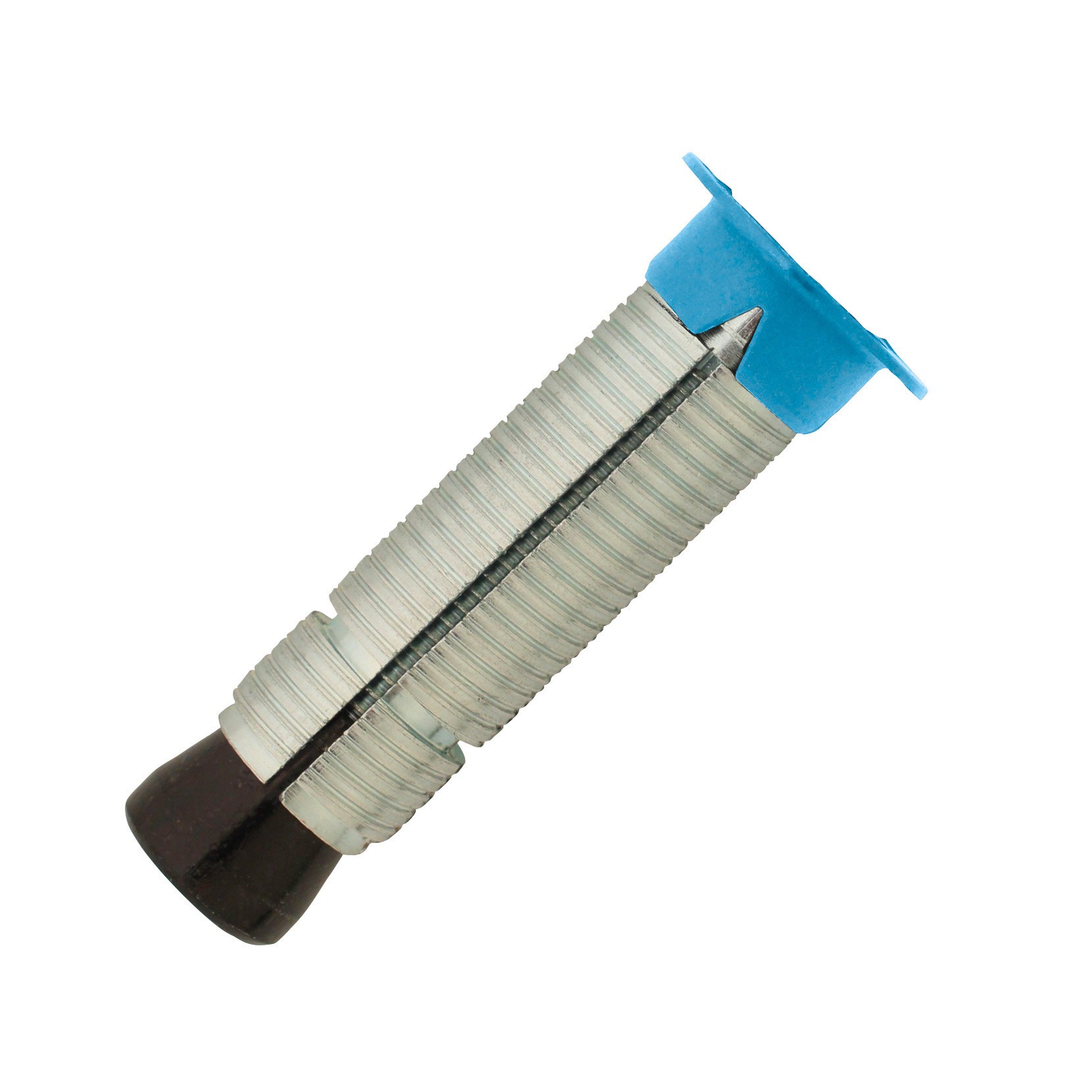

Cette cheville métallique universelle SCELL-IT XMAXBOLT-M08-SV est spécialement conçue pour la fixation de charges lourdes dans une grande variété de matériaux, qu’ils soient pleins ou creux.
Elle utilise un mécanisme d’expansion bipartite assurant une tenue optimale : dans les matériaux pleins, l’expansion du premier segment en profondeur intervient dès les premiers tours de vis.
Dans les matériaux creux, la cheville s’étend complètement, prenant appui fermement contre la paroi externe grâce à la remontée du cône d’expansion jusqu’à la base de la cheville.
Les matériaux compatibles comprennent le béton, la brique pleine, le parpaing plein, la brique creuse et le parpaing creux.
Cette polyvalence permet son utilisation dans de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Les caractéristiques techniques principales sont les suivantes : la longueur de la cheville est de 56 mm, le diamètre de perçage requis est de 14 mm, la profondeur de perçage recommandée est de 66 mm et la longueur recommandée de la vis est de 65 mm (vis non incluses).
La cheville est composée de plusieurs éléments de haute qualité : la douille est en acier Q195 avec un zingage blanc d’une épaisseur supérieure ou égale à 3 μm, le cône est en acier Q195 avec un zingage noir d’au moins 3 μm, la collerette est en polyéthylène de couleur bleue, la vis est en acier de classe 8.8 conforme DIN933 avec zingage blanc ≥ 3 μm, et la rondelle est en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm.
La mise en œuvre est simple et doit respecter les étapes suivantes : percer un trou propre et adapté selon les dimensions préconisées, nettoyer soigneusement le trou à l’aide d’une brosse métallique ou d’une soufflette, insérer la cheville sans vis dans le trou à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support, positionner la pièce à fixer, insérer la vis à travers celle-ci dans la cheville, puis serrer la vis au couple recommandé de 25 Nm pour M8 dans le béton.
Cette cheville offre plusieurs avantages majeurs : elle est polyvalente avec une excellente tenue dans tous types de substrats pleins ou creux grâce à son système d’expansion en deux parties.
Elle possède une capacité de charge élevée même dans les maçonneries creuses, avec une résistance à la traction allant jusqu’à 350 daN en béton C20/25 pour la version M8.
Elle constitue une alternative efficace aux chevilles chimiques pour les matériaux creux.
Les conditions d’utilisation recommandent un perçage précis et un nettoyage rigoureux du trou afin de garantir une performance optimale.
La cheville doit être utilisée avec la vis adaptée, non fournie, et serrée au couple indiqué.
En résumé, la cheville multi-matériaux SCELL-IT XMAXBOLT-M08-SV constitue une solution fiable, performante et polyvalente pour la fixation de charges lourdes dans une large gamme de matériaux.
Elle combine une installation facile avec des performances garanties par un système d’expansion innovant.
Les matériaux composants sont :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm,
- Cône en acier Q195 avec zingage noir ≥ 3 μm,
- Collerette en polyéthylène bleu,
- Vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm (non incluses),
- Rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
Les dimensions techniques sont les suivantes : longueur de la cheville 56 mm, diamètre de perçage requis 14 mm, profondeur de perçage 66 mm, longueur recommandée de vis 65 mm. Le diamètre de la vis est M8. Le couple de serrage recommandé est de 7,5 Nm.
Les charges admissibles, issues d’essais internes, indiquent une résistance en traction allant jusqu’à 350 daN en béton C20/25 et une résistance en cisaillement jusqu’à 190 daN selon le matériau support. Ces valeurs varient en fonction du type de support (béton, brique pleine, parpaing, brique creuse, parpaing creux). Pour des applications nécessitant une précision stricte des charges admissibles, il est conseillé de réaliser des essais d’arrachement in situ.
Applications typiques : fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, équipements tels que chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières, chevrons.
La mise en œuvre s’effectue en trois étapes : perçage et nettoyage soigneux du trou, insertion de la cheville à fleur du support à l’aide d’un marteau, puis vissage à travers la pièce à fixer en respectant le couple de serrage recommandé.
Cette cheville se distingue par sa polyvalence, sa capacité à supporter des charges élevées même dans des maçonneries creuses, et sa facilité d’installation. Elle constitue une alternative efficace aux chevilles chimiques pour les matériaux creux.
En résumé, la XMAXBOLT-M08-SV est une cheville métallique à haute expansion, adaptée aux charges lourdes, offrant une fixation sûre et durable dans divers substrats grâce à son système d’expansion en deux parties et ses composants en acier et polyéthylène de qualité.
- longueur : 56 mm
- diamètre de perçage : 14 mm
- profondeur de perçage : 66 mm
- longueur de vis recommandée : 65 mm (non incluse)
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène bleu
- vis : acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Comment fonctionne le mécanisme d’expansion bipartite de cette cheville multi-matériaux ?
Le système d’expansion bipartite assure une fixation fiable dans les matériaux pleins et creux. Dans les matériaux pleins, le premier segment s’expanse en profondeur dès les premiers tours de vis. Dans les matériaux creux, la cheville s’expanse complètement, garantissant une prise ferme contre la paroi externe grâce à la remontée du cône d’expansion jusqu’à la base de la cheville.
Quelles sont les dimensions clés à respecter pour une pose correcte de cette cheville ?
La cheville mesure 56 mm de longueur, nécessite un perçage de 14 mm de diamètre et 66 mm de profondeur. La longueur de vis recommandée est de 65 mm (vis non incluses). Il faut respecter un entraxe minimum de 55 mm, une distance aux bords minimum de 70 mm et une épaisseur minimale du support de 100 mm.
Quelles performances de charge cette cheville offre-t-elle selon les types de matériaux ?
Les charges admissibles varient selon le matériau : en béton C20/25, la charge en traction est de 350 daN et en cisaillement de 190 daN pour la version M8. Ces valeurs sont indicatives et des essais d’arrachement in situ sont recommandés pour les applications critiques.
Quels matériaux peuvent être fixés avec cette cheville multi-matériaux ?
Cette cheville convient à une large gamme de matériaux pleins et creux : béton, brique pleine, parpaing plein, brique creuse, parpaing creux. Elle est adaptée à des fixations lourdes dans ces substrats grâce à son système d’expansion performant.
Quelles sont les étapes précises pour la mise en œuvre de cette cheville ?
Il faut percer un trou de 14 mm de diamètre et 66 mm de profondeur, puis le nettoyer soigneusement. La cheville est insérée sans vis dans le trou à l’aide d’un marteau, la collerette devant affleurer la surface. Ensuite, la pièce à fixer est positionnée, la vis est introduite et serrée au couple recommandé de 7,5 Nm pour le modèle M8.
