25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - XMAXBOLT-M08X75
Référence : S344XMAXBOLTM08X75
Découvrez 25 chevilles multi-matériaux charges lourdes - M8x56mm - SCELL-IT - XMAXBOLT-M08X75 disponible à l'achat
- Fixation fiable sur supports pleins ou creux
- Mécanisme d'expansion à deux composants
- Capacité de charge élevée pour maçonnerie creuse
- Dimensions adaptées pour diverses applications
- Conception optimisée pour une utilisation durable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

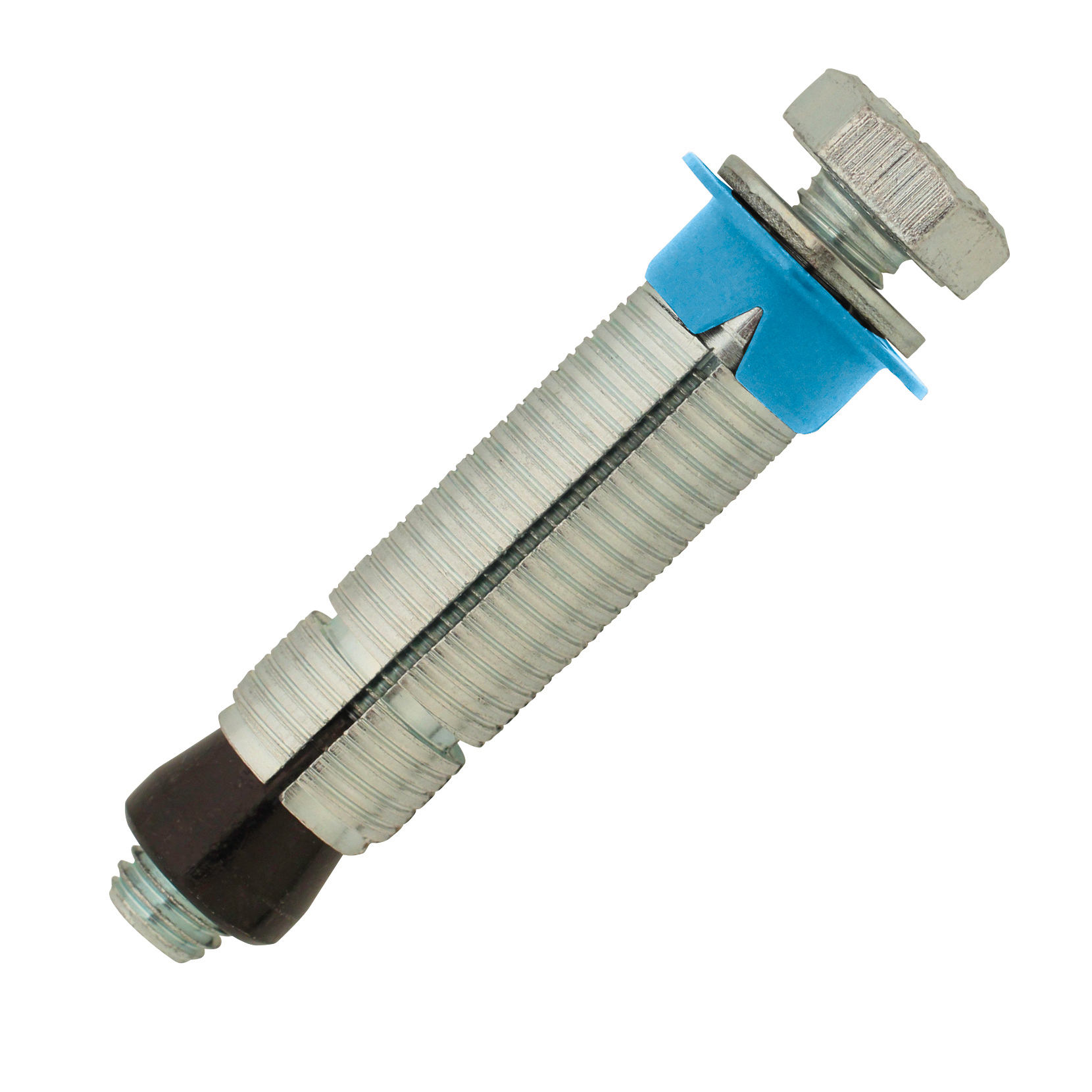

Cette cheville multi-matériaux SCELL-IT XMAXBOLT-M08X75 est conçue pour offrir une fixation fiable et robuste sur une large variété de supports, qu'ils soient pleins ou creux.
Elle fonctionne grâce à un mécanisme d'expansion en deux parties qui assure une excellente tenue dans tous types de matériaux.
Dans les supports pleins, la fixation est obtenue par l'expansion profonde du premier segment dès les premiers tours de vis.
Dans les supports creux, la cheville se déploie complètement, notamment au niveau de la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Les matériaux utilisés sont de haute qualité : la douille est en acier Q195 avec un zingage blanc d’au moins 3 μm,
le cône en acier Q195 avec un zingage noir ≥ 3 μm,
la collerette est en polyéthylène bleu,
la vis est en acier classe 8.8 selon DIN933 avec zingage blanc ≥ 3 μm,
et la rondelle en acier Q195 conforme DIN125 avec zingage blanc ≥ 3 μm.
Les caractéristiques techniques précises sont une longueur de vis de 75 mm, une longueur de cheville de 56 mm,
une épaisseur maximale à fixer de 25 mm, un diamètre de collerette de 22 mm et un diamètre de cheville de 14 mm.
Cette cheville supporte des charges lourdes, avec une capacité de charge élevée même dans les maçonneries creuses.
Elle offre une traction maximale de 350 daN en béton C20/25 et une résistance au cisaillement de 390 daN pour le modèle M8.
Elle est adaptée à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage,
ainsi que pour des équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Pour la mise en œuvre, il est nécessaire de percer un trou adapté et de le nettoyer soigneusement.
La cheville doit être insérée à l’aide d’un marteau en veillant à ce que la collerette soit affleurante au support.
La pièce à fixer est ensuite positionnée et la vis serrée au couple recommandé de 7,5 Nm pour le M8, conformément aux données de pose.
Les conditions d’utilisation recommandent un espacement minimum entre chevilles, une distance minimale aux bords, ainsi qu’une épaisseur minimale du support pour garantir une fixation optimale.
Le conditionnement proposé est de 25 chevilles par boîte, facilitant le stockage et la conservation.
En résumé, la cheville XMAXBOLT-M08X75 est une solution polyvalente et performante pour des fixations lourdes sur divers matériaux pleins ou creux,
alliant robustesse, facilité de pose et haute capacité de charge.
Elle représente une alternative efficace aux chevilles chimiques pour matériaux creux grâce à sa fixation mécanique fiable et durable.
Caractéristiques techniques :
- Longueur de la vis : 75 mm
- Longueur de la cheville : 56 mm
- Épaisseur maximale à fixer : 25 mm
- Diamètre de la collerette : 22 mm
- Diamètre de la cheville : 14 mm
Matériaux :
- Douille en acier Q195, zingage blanc ≥ 3 µm
- Cône en acier Q195, zingage noir ≥ 3 µm
- Collerette en polyéthylène de couleur bleue
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 µm
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 µm
Avantages :
- Polyvalente : excellente tenue dans tous types de matériaux, pleins ou creux, grâce au mécanisme d’expansion à 4 segments
- Performante : reprise de charges élevée, même dans les maçonneries creuses
- Alternative efficace à l’ancrage chimique dans les matériaux creux
- Collerette plastique large pour une meilleure répartition des charges
Applications typiques :
- Portes de garage, huisseries métalliques
- Rayonnages pour stockage, étagères
- Panneaux indicateurs, enseignes, supports d’éclairage
- Équipements tels que chaudières, stores, antennes paraboliques, sièges
- Supports de chemins de câbles, tuyauteries, canalisations
- Poteaux de clôtures, portails, mains courantes
- Sabots, sablières, chevrons
Mise en œuvre :
- Percer un trou au diamètre et à la profondeur recommandés (66 mm pour M8)
- Nettoyer soigneusement le trou
- Insérer la cheville sans vis à l’aide d’un marteau, la collerette devant être affleurante au support
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville
- Serrer la vis au couple recommandé de 7,5 Nm
Charges admissibles indicatives (en traction dans béton C20/25) : 350 daN, cisaillement : 190 daN.
Conditions d’utilisation recommandent un espacement minimum de 55 mm entre chevilles et une distance aux bords de 80 mm. Épaisseur minimale du support : 100 mm.
Cette cheville est idéale pour des fixations durables et sécurisées dans une large gamme de matériaux, offrant une solution fiable pour les charges lourdes dans le bâtiment et l’industrie.
- longueur vis : 75 mm
- longueur cheville : 56 mm
- épaisseur à fixer : 25 mm
- diamètre collerette : 22 mm
- diamètre cheville : 14 mm
- douille : acier Q195, zingage blanc ≥ 3 μm
- cône : acier Q195, zingage noir ≥ 3 μm
- collerette : polyéthylène bleu
- vis : acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm
- rondelle : acier Q195 – DIN125, zingage blanc ≥ 3 μm
- couple de serrage recommandé : 7,5 Nm
- traction maximale en béton C20/25 : 350 daN
- résistance au cisaillement en béton C20/25 : 390 daN
- charge élevée même dans les maçonneries creuses
- mécanisme d'expansion en deux parties pour supports pleins et creux
- référence fournisseur : XMAXBOLT-M08X75
- marque : Scell-it
