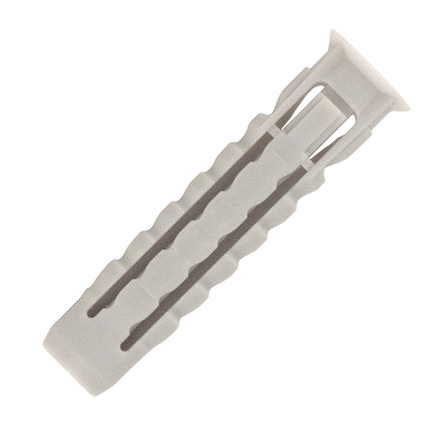

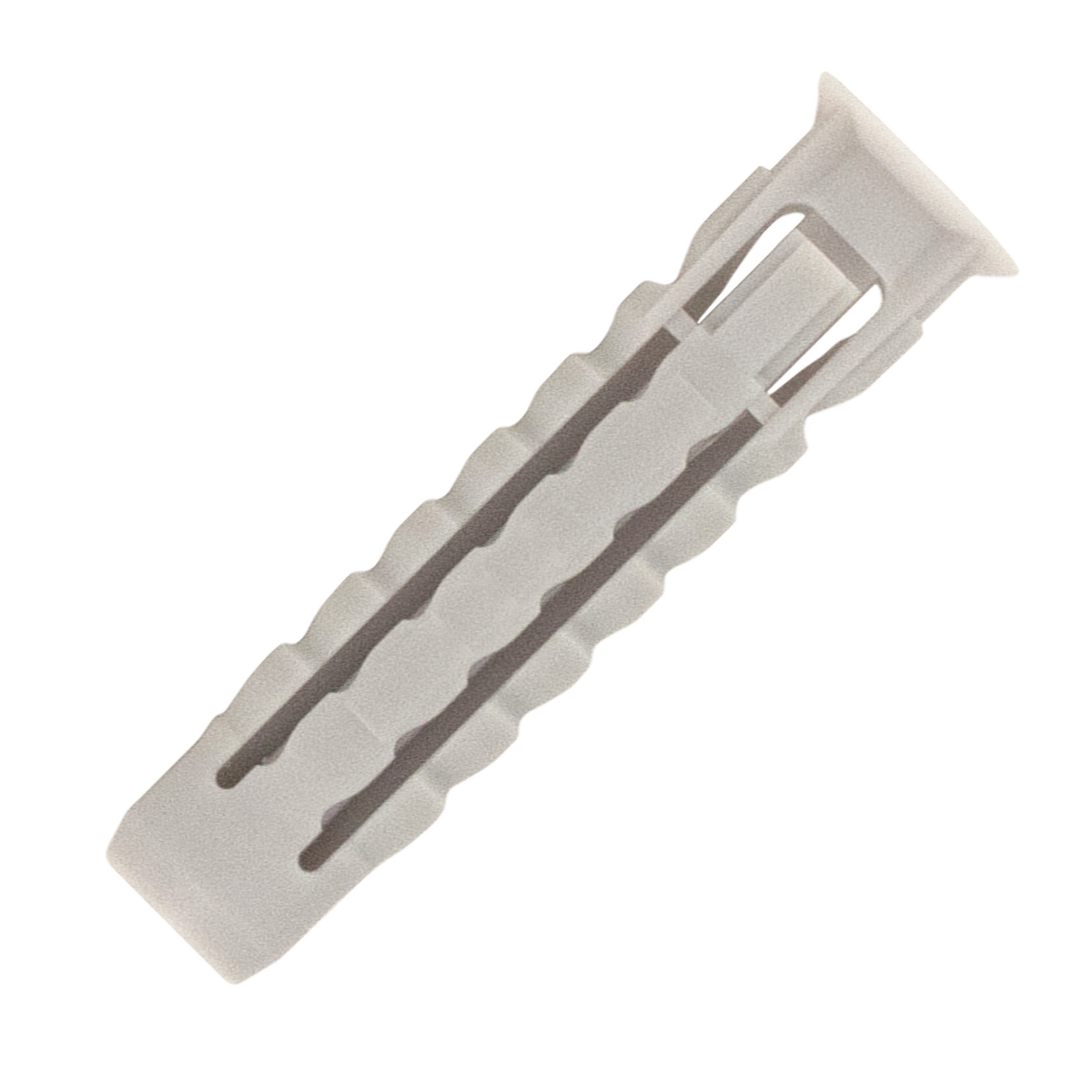

25 chevilles quadruple expansion 100% nylon - Ø14x70mm - SCELL-IT - GX14
Référence : S344GX14
Découvrez 25 chevilles quadruple expansion 100% nylon - Ø14x70mm - SCELL-IT - GX14 disponible à l'achat
- Fabriquées en 100% nylon pour une durabilité optimale.
- Quadruple expansion pour une fixation robuste et sécurisée.
- Conçues avec collierette et ergots antirotation pratiques.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 25 chevilles quadruple expansion SCELL-IT GX14 sont fabriquées en 100 % nylon, ce qui leur confère une excellente résistance aux intempéries et au vieillissement.
Ces chevilles se caractérisent par un système de quadruple expansion garantissant une fixation sûre et robuste.
Elles possèdent une collerette de blocage qui empêche la cheville de glisser dans le trou de forage.
Des ergots anti-rotation assurent un vissage stable et sécurisé.
Elles sont adaptées pour une utilisation dans divers matériaux supports tels que le béton, la maçonnerie pleine, la maçonnerie creuse, le parpaing creux et la pierre naturelle.
Pour la pose, il est nécessaire de percer un trou de diamètre 14 mm avec une profondeur minimale de 90 mm.
La cheville est insérée dans le trou, puis la fixation est réalisée en insérant une vis bois d’un diamètre recommandé entre 10 et 12 mm, ce qui provoque l’expansion quadruple de la cheville.
Les dimensions précises de la cheville sont de 14 mm de diamètre pour une longueur de 70 mm.
Elle supporte une charge admissible indicative en traction jusqu’à 200 daN dans un béton neuf de type C20/25.
Ce produit allie durabilité, performance et praticité, offrant une solution fiable pour des fixations solides dans divers matériaux de construction.
Fabriquée entièrement en nylon, cette cheville bénéficie d’une très bonne résistance aux intempéries et au vieillissement, ce qui la rend adaptée à une utilisation en extérieur comme en intérieur. Elle est équipée d’une collerette de blocage qui empêche la cheville de glisser dans le trou de forage, ainsi que d’ergots anti-rotation qui facilitent un vissage sécurisé et évitent la rotation de la cheville pendant la pose.
Les dimensions précises pour le modèle GX14 sont : diamètre de perçage conseillé (dcut) de 14 mm, profondeur minimale de perçage (h1) de 90 mm, longueur totale (L) de 70 mm, et diamètre de vis recommandé entre 10 et 12 mm. La charge admissible en traction dans un béton neuf de type C20/25 est de 200 daN, sous réserve d’utilisation d’une vis conforme au diamètre recommandé.
La mise en œuvre se fait en perçant un trou de diamètre et profondeur adaptés, en insérant la cheville, puis en réalisant l’expansion par vissage d’une vis bois adaptée, ce qui provoque l’expansion quadruple de la cheville pour une fixation optimale.
Ce produit est conforme aux exigences de performance pour les fixations dans les matériaux support mentionnés, avec des caractéristiques techniques clairement définies pour garantir une installation fiable et durable.
- matière : 100 % nylon
- quadruple expansion pour une fixation sûre et robuste
- collerette de blocage empêchant la cheville de glisser dans le trou
- ergots anti-rotation pour un vissage stable et sécurisé
- diamètre : 14 mm
- longueur : 70 mm
- diamètre du trou de perçage recommandé : 14 mm
- profondeur minimale du trou de perçage : 90 mm
- diamètre de vis recommandé : 10 à 12 mm
- charge admissible indicative en traction dans béton C20/25 : 200 daN
- adaptée pour béton, maçonnerie pleine, maçonnerie creuse, parpaing creux, pierre naturelle
- référence fournisseur : GX14
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec ces chevilles quadruple expansion ?
Ces chevilles sont conçues pour une fixation dans le béton, la maçonnerie pleine, la maçonnerie creuse, le parpaing creux et la pierre naturelle. Leur composition en nylon 100 % garantit une bonne adaptation à ces matériaux.
Comment se réalise la mise en œuvre de la cheville GX14 ?
Il faut percer un trou de 14 mm de diamètre et d’une profondeur minimale de 90 mm, insérer la cheville, positionner l’objet à fixer, puis visser une vis bois de diamètre 10 à 12 mm. La vis provoque une quadruple expansion de la cheville, assurant une fixation stable.
Quelles sont les caractéristiques techniques assurant la sécurité de la fixation ?
La cheville bénéficie d’une quadruple expansion garantissant une fixation robuste. Elle est équipée d’une collerette empêchant son glissement dans le trou et d’ergots anti-rotation qui stabilisent la cheville pendant le vissage.
Quelles sont les charges admissibles indicatives pour ce produit ?
Pour un béton neuf de type C20/25, la charge admissible en traction est d’environ 200 daN avec une vis de diamètre 10 à 12 mm, sous réserve du respect des conditions de perçage et de vissage.
Quels sont les points importants à respecter pour garantir la performance de cette cheville ?
Il est essentiel de respecter le diamètre et la profondeur de perçage recommandés, d’utiliser une vis bois conforme au diamètre indiqué, et de réaliser des essais d’arrachement en cas d’utilisation sur d’autres matériaux ou avec d’autres vis.
