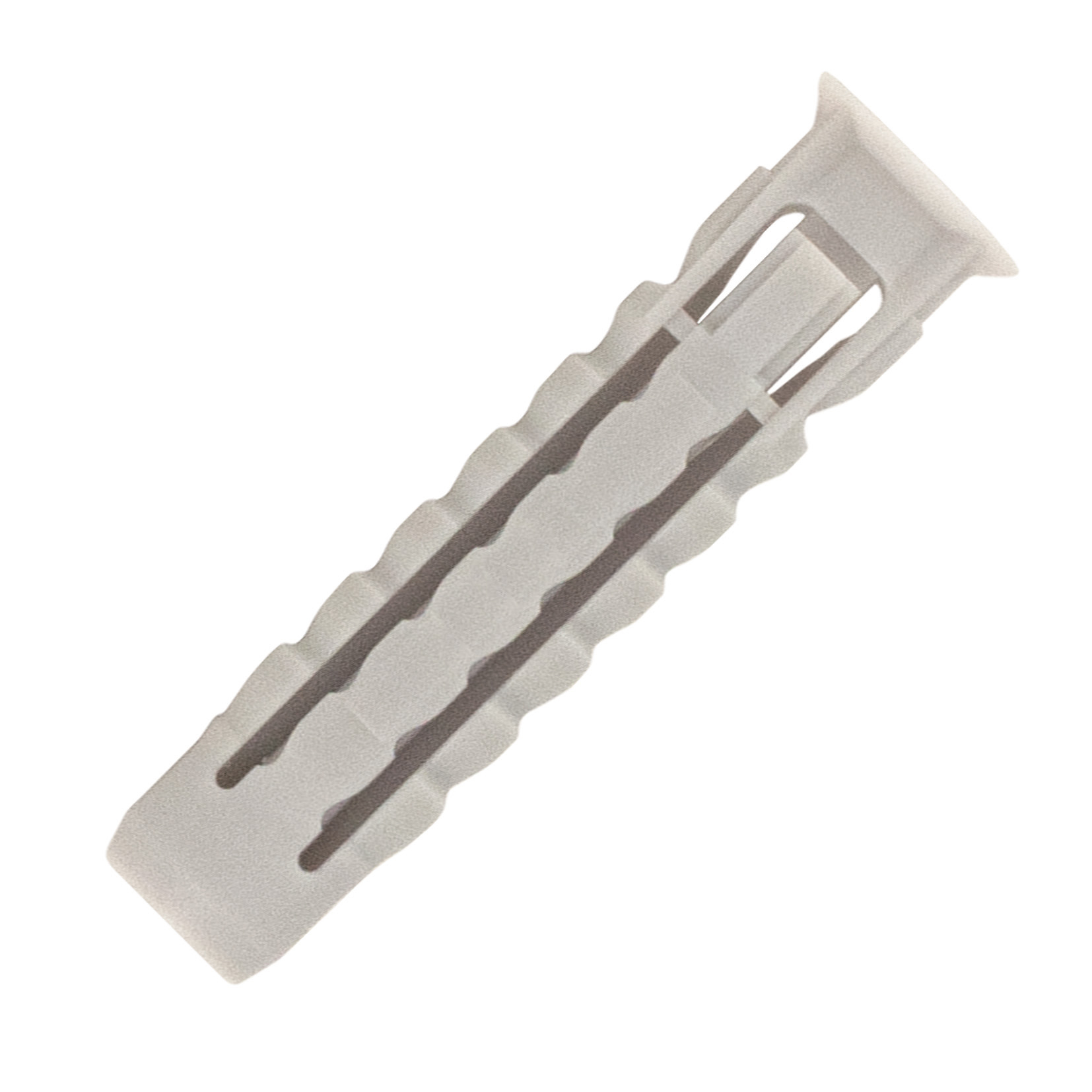

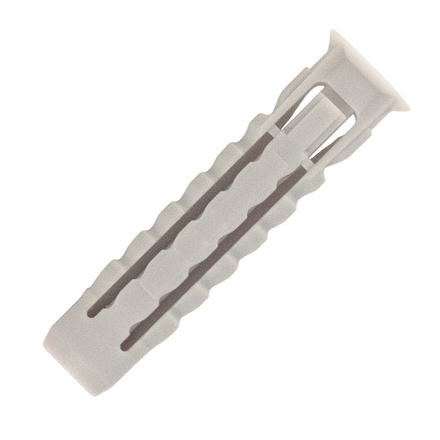

25 chevilles quadruple expansion 100% nylon - Ø8x40mm - SCELL-IT - EX-91011408B

Robuste. 100% nylon pour une très bonne résistance aux intempéries et au vieillissement.
Performante. Quadruple expansion garantissant une fixation sûre et résistante.
Pratique. Collerette et ergots de blocage antirotation.

Cheville quadruple expansion 100 % nylon - Ø8x40 mm - SCELL-IT - Référence GX08

Description du produit :
- Cheville robuste fabriquée en 100 % nylon assurant une très bonne résistance aux intempéries et au vieillissement.
- Système de quadruple expansion garantissant une fixation sûre et résistante.
- Collerette de blocage empêchant la cheville de glisser dans le trou de forage.
- Ergots de blocage anti-rotation pour un vissage plus sûr.

Usages et applications :
- Convient pour la fixation dans différents matériaux supports tels que béton, maçonnerie pleine, maçonnerie creuse, parpaing creux et pierre naturelle.

Fonctionnement et mise en œuvre :
- Percer un trou de diamètre dcut = 8 mm et profondeur mini h1 = 55 mm.
- Insérer la cheville dans le trou.
- Poser l’objet à fixer puis réaliser l’expansion de la cheville en vissant une vis bois de diamètre conseillé entre 4,5 et 6,0 mm.
- Les ergots anti-rotation assurent une meilleure prise pendant le vissage.
- La collerette empêche la cheville de glisser dans le trou.

Caractéristiques techniques détaillées et dimensions :
- Diamètre de la cheville (Ø) : 8 mm
- Longueur totale (L) : 40 mm
- Diamètre du trou à percer (dcut) : 8 mm
- Profondeur de perçage mini (h1) : 55 mm
- Diamètre de vis recommandé : 4,5 à 6,0 mm
- Charge admissible en traction dans béton C20/25 neuf : 110 daN
- Référence produit : GX08

Performances :
- Charge admissible indicative en traction : 110 daN (dans béton C20/25 neuf, avec vis appropriée).
- La charge peut varier selon le matériau support et le diamètre de la vis, il est conseillé de réaliser des essais spécifiques pour d’autres conditions.

Matériaux et composition :
- 100 % nylon

Compatibilités :
- Compatible avec béton, maçonnerie pleine, maçonnerie creuse, parpaing creux, pierre naturelle.

Normes et certifications :
- Les charges admissibles sont données à titre indicatif et non contractuel.
- La cheville est conçue pour une utilisation conforme aux normes de fixation courantes.

Conditions d’utilisation et recommandations :
- Utiliser une vis bois de diamètre adapté pour garantir l’expansion optimale.
- Réaliser un perçage précis selon les dimensions recommandées.
- Effectuer des tests d’arrachement pour matériaux ou vis différents.

Avantages produit :
- Fixation sûre et résistante grâce à la quadruple expansion.
- Bonne résistance aux intempéries et au vieillissement grâce au nylon.
- Montage facilité et sécurisé avec la collerette anti-glissement et les ergots anti-rotation.

Conditionnement, stockage, conservation :
- Conditionné en sachet de 25 chevilles.
- Stocker dans un endroit sec à l’abri des températures extrêmes.

Autres informations utiles :
- Les charges indiquées sont valables uniquement en traction dans un béton neuf de type C20/25.
- Pour tout autre usage ou matériau, des essais spécifiques sont recommandés.

Cette synthèse est basée sur la fiche technique SCELL-IT GALAXY version V3 du 03/10/2023 (pages 1 et 2).
