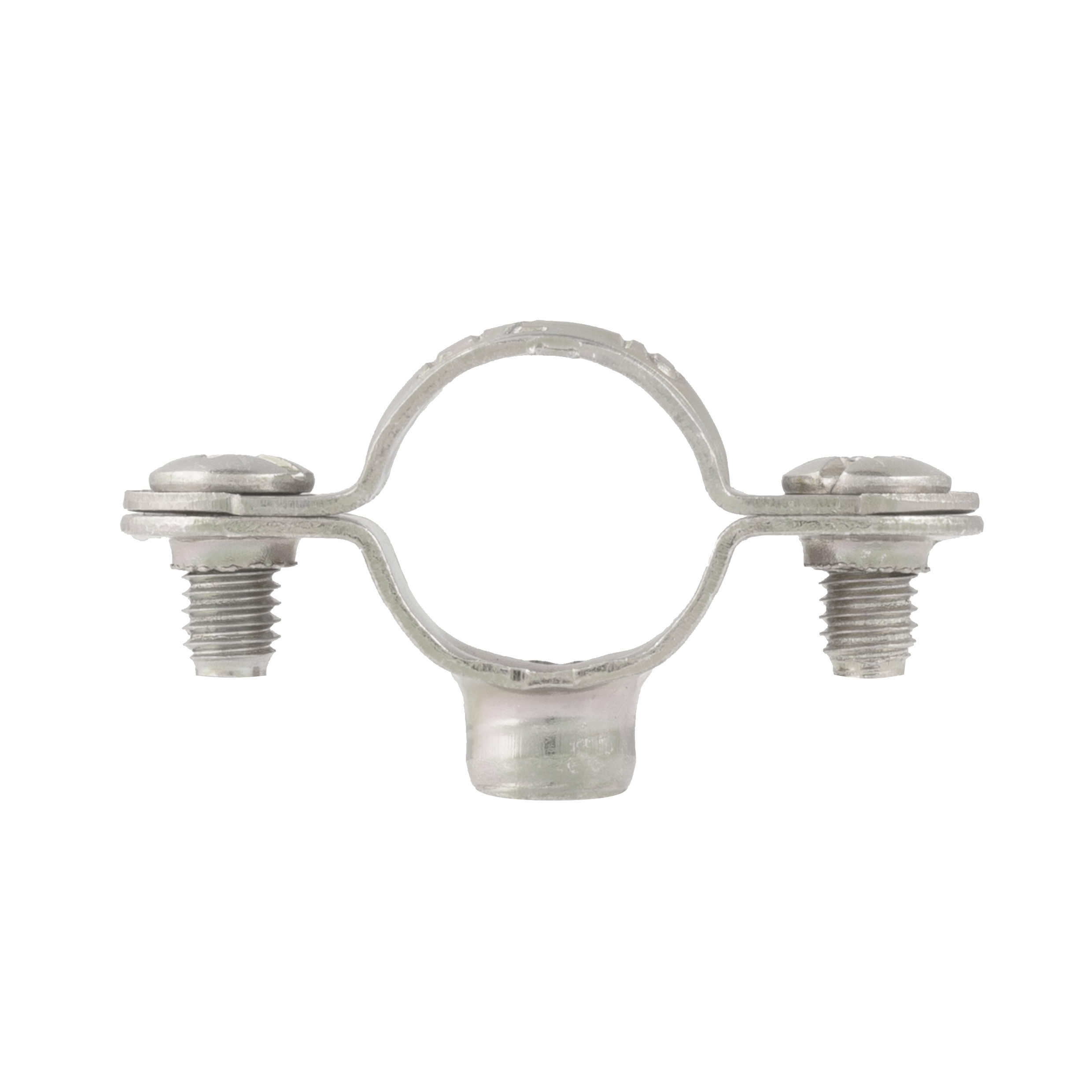

25 colliers de plomberie simple standard - Ø40 - SCELL-IT - EX-93201140

Collier simple en acier zingué blanc 3 à 5 µm, pour la fixation des tubes de cuivre dans le mur, pour les installations de plomberie. À utiliser avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.

Collier simple en acier zingué blanc avec une couche de zinc de 3 à 5 µm, destiné à la fixation des tubes de cuivre dans les murs pour les installations de plomberie. Ce collier est conçu pour être utilisé avec des pattes à vis à collerette M7x150, des chevilles, des rosaces et des rallonges.

Caractéristiques techniques :
- Matériau : acier zingué blanc, épaisseur variant de 0,95 à 1,15 mm selon la dimension.
- Largeur : entre 12 mm et 14 mm selon la référence.
- Vis de serrage : M5x9 mm.
- Existe également en version zinguée bichromatée 3 à 5 µm (disponible sur demande).
- Version isophonique disponible avec élastomère en EPDM noir pour une meilleure isolation phonique.

Fonctionnement et usage :
- Fixation fiable des tubes de cuivre dans les murs.
- Utilisation recommandée avec des pattes à vis à collerette M7x150 pour un montage sécurisé.
- Convient pour des diamètres variés, avec un exemple précis pour le diamètre 40 mm.

Dimensions et tolérances (extraites du tableau des colliers simples) :
- Diamètre intérieur (ØA) : 40 mm pour le produit référencé.
- Largeur (B) : 12 mm.
- Épaisseur du matériau (C) : 9 mm.
- Hauteur (H) : 19,25 mm.
- Longueur totale (L) : 66 mm.
- Longueur entre points de fixation (L1) : 54 mm.
- Diamètre des trous de fixation (D) : 11 mm.
- Épaisseur (T) : 1,10 mm.

Avantages produit :
- Résistance à la corrosion grâce au traitement zingué.
- Facilité de montage avec vis de serrage standard.
- Version isophonique pour réduction des nuisances sonores.
- Large gamme de dimensions pour s’adapter à différents diamètres de tubes.

Recommandations d’utilisation :
- À utiliser impérativement avec des pattes à vis à collerette M7x150 pour garantir la stabilité.
- Convient pour les installations de plomberie intérieure, notamment pour les tubes en cuivre.

Conditionnement :
- Lot de 25 colliers, facilitant la gestion et le stockage pour les professionnels.

Normes et certifications :
- Non spécifiées dans le document fourni.

Cette fiche technique inclut également des exemples de marquages sur les colliers pour identifier les versions isophoniques ou standards, ainsi que des schémas détaillés des dimensions et des types de colliers simples et doubles (voir pages 1 et 2 du document).
