25 goujons d'ancrage ate option1 - acier zingué - M12x135mm - SCELL-IT - BZPLUS12135
Référence : S344BZPLUS12135
Découvrez 25 goujons d'ancrage ate option1 - acier zingué - M12x135mm - SCELL-IT - BZPLUS12135 disponible à l'achat
- Performant pour les mises en œuvre les plus exigeantes
- Pose simple et rapide à travers l'objet à fixer
- Filetage long protégé à son extrémité
- Écrou et rondelle prémontés pour plus de praticité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

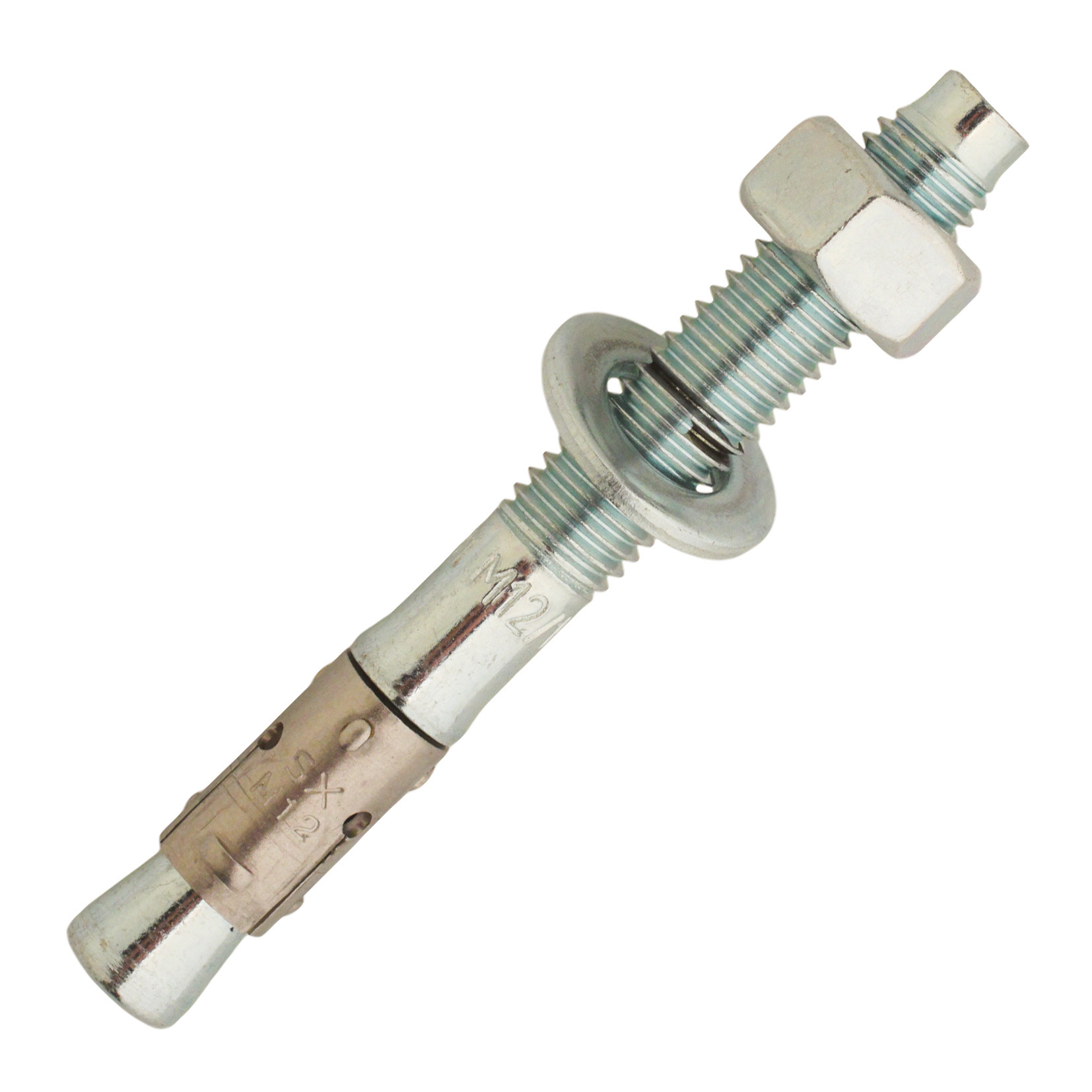

Le goujon d'ancrage ATE option 1 en acier zingué M12x135mm est une solution performante et fiable conçue pour des mises en œuvre exigeantes dans le béton fissuré ou non fissuré.
Ce goujon permet une pose traversante simple et rapide à travers l'objet à fixer.
Le filetage long, protégé à son extrémité, assure une meilleure durabilité.
Un écrou et une rondelle sont prémontés, offrant ainsi une grande praticité lors de l'installation.
Le goujon est fabriqué en acier électro-zingué, tandis que la bague d’expansion est en acier inox A4.
Une version en acier inoxydable A4 est également disponible sous la référence A4-BZ2.
Le principe de fixation repose sur l'application d'un couple de serrage de 70 N.m sur l'écrou.
Ce couple entraîne la remontée du cône dans la bague d'expansion, provoquant l'ouverture des segments qui se plaquent contre les parois de la cavité.
Cette action assure une adhérence par frottement dans le matériau support.
Le goujon est adapté pour des fixations dans du béton fissuré ou non fissuré, avec une tenue au feu certifiée F120.
Il supporte des charges de service élevées, atteignant jusqu'à 1 411 daN en traction et cisaillement dans du béton non fissuré.
Ce goujon est idéal pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Les caractéristiques techniques du modèle M12x135mm sont les suivantes :
- Profondeur d’ancrage effective (hef) : 60 mm
- Diamètre de perçage (dcut) : 12 mm
- Profondeur minimale de perçage (h1) : 75 mm
- Diamètre maximal de perçage dans la pièce à fixer (df) : 14 mm
- Ouverture de clef (Sw) : 19 mm
- Couple de serrage (Tinst) : 70 N.m
- Longueur totale (L) : 135 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 50 mm
- Longueur du filetage (Lf) : 70 mm
Pour la pose, il convient de percer le trou, de dépoussiérer la cavité, puis de monter le goujon au travers de la pièce à fixer.
Enfin, il faut appliquer le couple de serrage recommandé pour assurer une fixation optimale.
Le produit est livré en conditionnement de 25 pièces.
Cette fixation bénéficie d’un agrément technique européen ETA 15/0528, garantissant sa conformité aux normes en vigueur.
En résumé, ce goujon d'ancrage ATE option 1 allie performance, facilité d'installation et tenue mécanique élevée, ce qui en fait une solution adaptée pour les fixations traversantes dans le béton.
Ce système d’ancrage permet une pose aisée au travers de l’objet à fixer grâce à son filetage long protégé par une extrémité, avec écrou et rondelle prémontés pour un gain de temps à l’installation. La fixation assure une adhérence par frottement dans le matériau support, résultant de l’expansion de la bague provoquée par la remontée du cône lors du serrage.
Le goujon est adapté à une large gamme d’applications industrielles et métalliques telles que la fixation de profils métalliques, garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, portes et portails industriels, ainsi que pour le supportage industriel.
Caractéristiques techniques du modèle M12x135 mm :
- Profondeur d’ancrage effective (hef) : 70 mm
- Diamètre de perçage (dcut) : 12 mm
- Profondeur minimale de perçage (h1) : 75 mm
- Diamètre maximal de perçage dans la pièce à fixer (df) : 14 mm
- Ouverture de clef (SW) : 19 mm
- Couple de serrage recommandé (Tinst) : 70 N·m
- Longueur totale (L) : 135 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 50 mm
- Longueur du filetage (Lf) : 95 mm
Les charges de service admissibles pour ce goujon dans du béton C20/25 sont :
- Traction en béton non fissuré : 1 411 daN
- Cisaillement en béton non fissuré : 1 190 daN
- Traction en béton fissuré : 408 daN
- Cisaillement en béton fissuré : 408 daN
Les conditions minimales d’installation recommandent un entraxe de 80 mm, une distance au bord de 85 mm et une épaisseur minimale du support de 120 mm pour garantir la performance optimale de l’ancrage.
Le principe de pose est simple : après perçage et dépoussiérage, le goujon est inséré à travers la pièce à fixer. L’application du couple de serrage sur l’écrou entraîne l’expansion de la bague dans le support, assurant une fixation solide et durable.
Ce goujon d’ancrage bénéficie de l’agrément technique européen ETA 15/0528, garantissant sa conformité aux normes de sécurité et de qualité. Un logiciel de calcul dédié (FB120) est disponible pour faciliter la conception et le dimensionnement des fixations.
En résumé, ce goujon d’ancrage ATE option 1 allie robustesse, facilité de mise en œuvre et polyvalence pour des fixations industrielles et métalliques exigeantes, avec une garantie de performance certifiée pour le béton fissuré et non fissuré.
- matériau goujon, rondelle et écrou : acier électro-zingué
- matériau bague d’expansion : acier inox A4
- profondeur d’ancrage effective (hef) : 60 mm
- diamètre de perçage (dcut) : 12 mm
- profondeur minimale de perçage (h1) : 75 mm
- diamètre maximal de perçage dans la pièce à fixer (df) : 14 mm
- ouverture de clef (Sw) : 19 mm
- couple de serrage (Tinst) : 70 N.m
- longueur totale (L) : 135 mm
- épaisseur maximale de la pièce à fixer (tfix) : 50 mm
- longueur du filetage (Lf) : 70 mm
- tenue au feu certifiée F120
- charge maximale en traction et cisaillement dans béton non fissuré : jusqu’à 1 411 daN
- référence fournisseur : BZPLUS12135
- agrément technique européen ETA 15/0528
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux composants ce goujon d'ancrage ATE option 1 ?
Le goujon, la rondelle et l’écrou hexagonal sont en acier électro-zingué. La bague d’expansion est en acier inox A4. Ce produit est également disponible en acier inoxydable A4 sous la référence A4-BZ2.
Comment se réalise la pose du goujon d'ancrage ATE option 1 ?
La pose se fait en traversant l’objet à fixer. Après perçage et dépoussiérage du trou, on insère le goujon puis on applique le couple de serrage recommandé (70 N·m pour M12). Le cône remonte dans la bague d’expansion, ouvrant les segments qui se plaquent contre les parois du support pour assurer l’adhérence par frottement.
Quelles sont les performances de charge du goujon en béton fissuré et non fissuré ?
Pour un M12, les charges de service en traction sont jusqu’à 1190 daN en béton non fissuré et 408 daN en béton fissuré. En cisaillement, les charges sont jusqu’à 2623 daN en béton non fissuré et 408 daN en béton fissuré. Ces valeurs sont calculées selon l’agrément technique européen ETA 15/0528 avec coefficients de sécurité ETAG001.
Quelles sont les contraintes dimensionnelles et de mise en œuvre à respecter ?
Pour un goujon M12, la profondeur d’ancrage effective est de 70 mm, avec un diamètre de perçage de 12 mm et une profondeur minimale de perçage de 75 mm. La distance minimale au bord est de 80 mm, l’entraxe minimal de 150 mm et l’épaisseur minimale du support de 120 mm. L’épaisseur maximale de la pièce à fixer est de 50 mm.
Quels sont les domaines d’application typiques de ce goujon d’ancrage ?
Ce goujon est adapté à la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles et chemins de câbles. Il convient aussi pour portes et portails industriels ainsi que pour le supportage industriel. Il est conçu pour des conditions de mise en œuvre exigeantes, y compris sur béton fissuré.
