25 goujons d'ancrage inox a4 - M12x120mm - SCELL-IT - A4-BZ2-12X120
Référence : S344A4BZ212X120
Découvrez 25 goujons d'ancrage inox a4 - M12x120mm - SCELL-IT - A4-BZ2-12X120 disponible à l'achat
- Acier haute résistance garantissant des performances optimales.
- Polyvalent pour un usage intérieur et extérieur.
- Pose rapide et simple avec écrou et rondelle prémontés.
- Faible distance au bord et entraxe pour un placement facile.
- Excellente résistance à la corrosion pour une durabilité accrue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

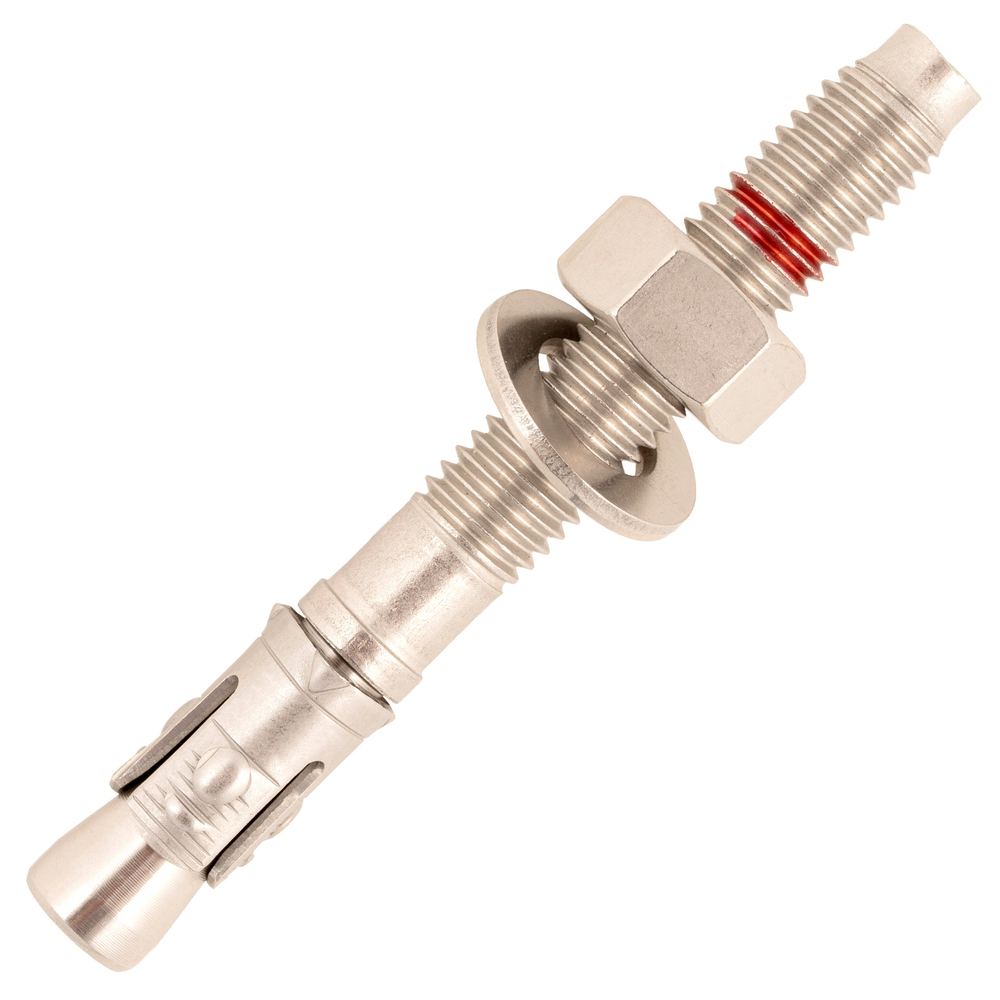

Ce lot comprend 25 goujons d'ancrage en acier inoxydable A4 (316L) de la marque SCELL-IT, modèle A4-BZ2-12X120, avec un filetage M12 et une longueur totale de 120 mm.
Ces goujons offrent des performances élevées grâce à leur acier haute résistance.
Ils sont polyvalents et peuvent être utilisés aussi bien en intérieur qu'en extérieur.
La pose est simple et rapide, réalisée à travers l'objet à fixer, avec un écrou et une rondelle prémontés pour faciliter l'installation.
La conception permet une faible distance au bord, un faible entraxe et une épaisseur minimale du support, ce qui facilite leur mise en place même dans des espaces restreints.
Ils présentent une grande résistance à la corrosion, assurant une durabilité optimale dans le temps.
Le fonctionnement repose sur un principe d'expansion : lors de l'application du couple de serrage de 60 N.m pour ce modèle M12, le cône intégré remonte dans la bague d'expansion, provoquant l'ouverture des segments qui viennent se plaquer contre les parois du support.
Cela crée une adhérence par frottement garantissant une fixation solide dans le béton non fissuré.
Les caractéristiques techniques précises pour ce modèle sont :
- un diamètre du filetage de 12 mm
- une longueur totale de 120 mm
- une longueur de filetage de 76 mm
- une épaisseur maximale de la pièce à fixer de 27 mm
- une profondeur d’ancrage recommandée de 70 mm
- un diamètre de perçage dans le support de 12 mm
- un couple de serrage d'installation de 60 N.m
Ces goujons sont certifiés selon l'Évaluation Technique Européenne (ETA - option 7) pour béton non fissuré, garantissant leur conformité et fiabilité.
Ils sont particulièrement adaptés pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou supportage industriel.
Pour la mise en œuvre, il convient de percer un trou adapté, de dépoussiérer, puis d’introduire le goujon à travers la pièce à fixer avant d’appliquer le couple de serrage recommandé.
Ce conditionnement de 25 pièces permet un stockage et une conservation aisés, facilitant les projets de fixation nécessitant une quantité importante de goujons.
En résumé, ces goujons d'ancrage inox A4 M12x120 mm allient robustesse, facilité de pose, polyvalence d’utilisation et durabilité, répondant aux exigences des applications industrielles et métalliques les plus exigeantes.
Il est certifié European Technical Assessment (ETA) option 7, garantissant sa conformité pour une utilisation dans du béton non fissuré. Le principe de fixation repose sur l'expansion du cône dans la bague d'expansion lors du serrage, ce qui assure une adhérence par frottement dans le matériau support.
Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que des portes et portails industriels ou du supportage industriel.
Caractéristiques techniques du modèle M12x120 :
- Diamètre du filetage : 12 mm
- Longueur totale : 120 mm
- Longueur de filetage : 76 mm
- Épaisseur maximale de la pièce à fixer : 27 mm
- Profondeur d’ancrage : 70 mm
- Diamètre de perçage : 12 mm
- Profondeur minimum de perçage : 95 mm
- Diamètre maximum de perçage dans la pièce à fixer : 14 mm
- Ouverture de clef : 19 mm
- Couple de serrage recommandé : 60 N.m
Performances mécaniques (en béton C20/25 non fissuré) :
- Résistance en traction : 1333 daN
- Résistance en cisaillement : 1686 daN
Conditions d’utilisation :
- Respect des distances minimales au bord (75 mm), entraxe (75 mm) et épaisseur minimale du support (75 mm)
- Installation conforme aux instructions, notamment le perçage, le dépoussiérage du trou, le montage du goujon à travers la pièce à fixer, et l’application du couple de serrage recommandé.
Avantages :
- Grande résistance à la corrosion grâce à l’acier inoxydable A4
- Installation rapide et fiable avec écrou et rondelle prémontés
- Faibles exigences en termes de distance au bord, entraxe et épaisseur du support
- Certification ETA option 7 pour béton non fissuré
Ce goujon est idéal pour des fixations durables et robustes dans des environnements exposés, garantissant sécurité et longévité des assemblages.
- matériau : acier inoxydable A4 (316L)
- diamètre du filetage : 12 mm
- longueur totale : 120 mm
- longueur de filetage : 76 mm
- épaisseur maximale de la pièce à fixer : 27 mm
- profondeur d’ancrage recommandée : 70 mm
- diamètre de perçage dans le support : 12 mm
- couple de serrage d'installation : 60 N.m
- pose simple et rapide avec écrou et rondelle prémontés
- faible distance au bord, faible entraxe et épaisseur minimale du support
- grande résistance à la corrosion
- certifié selon l'évaluation technique européenne ETA option 7 pour béton non fissuré
- référence fournisseur : A4-BZ2-12X120
- convient pour fixation de profils métalliques, portes et portails industriels, supportage industriel
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ce goujon d'ancrage inox A4 ?
Ce goujon est destiné à la fixation dans du béton non fissuré, spécifiquement du béton C20/25. L'utilisation doit respecter les conditions d'installation et les distances minimales au bord, entraxe et épaisseur du support indiquées dans l'évaluation technique européenne (ETA Option 7 - ETA 21/0960).
Comment se déroule la mise en œuvre du goujon d'ancrage inox A4 SCELL-IT ?
La pose consiste à percer un trou dans le béton, dépoussiérer ce trou, puis insérer le goujon à travers la pièce à fixer. En appliquant le couple de serrage recommandé (60 N.m pour M12), le cône à l'extrémité du goujon remonte dans la bague d’expansion, ouvrant les segments qui se plaquent contre les parois du trou pour assurer une adhérence par frottement.
Quelles sont les principales caractéristiques techniques du goujon M12x120mm ?
Le goujon a un diamètre de filetage de 12 mm, une longueur totale de 120 mm, une longueur de filetage de 76 mm et une profondeur d’ancrage de 70 mm. Il accepte une épaisseur maximale de pièce à fixer de 27 mm, avec un diamètre de perçage de 12 mm et une profondeur minimale de perçage de 95 mm. Le couple de serrage recommandé est de 60 N.m.
Quels sont les critères de sécurité à respecter pour garantir la performance du goujon ?
Il est impératif de respecter les distances minimales au bord (75 mm), l’entraxe (75 mm) et l’épaisseur minimale du support (75 mm) ainsi que les recommandations de l’ETA Option 7. L’utilisation est limitée au béton non fissuré pour assurer la tenue mécanique et la sécurité de la fixation.
Quelles sont les performances mécaniques en traction et en cisaillement ?
Pour le modèle M12x120mm, la résistance en traction est de 1 333 daN et la résistance en cisaillement est de 1 686 daN, conformément aux valeurs publiées dans l’évaluation technique européenne.
Dans quels contextes professionnels ce goujon est-il le plus adapté ?
Ce goujon inox A4 convient particulièrement pour la fixation de profils métalliques (garde-corps, poutres, équerres de bardage), la pose de portes et portails industriels, le supportage industriel, ainsi que l’ancrage de poutres en bois et autres structures nécessitant une fixation fiable dans du béton non fissuré.
