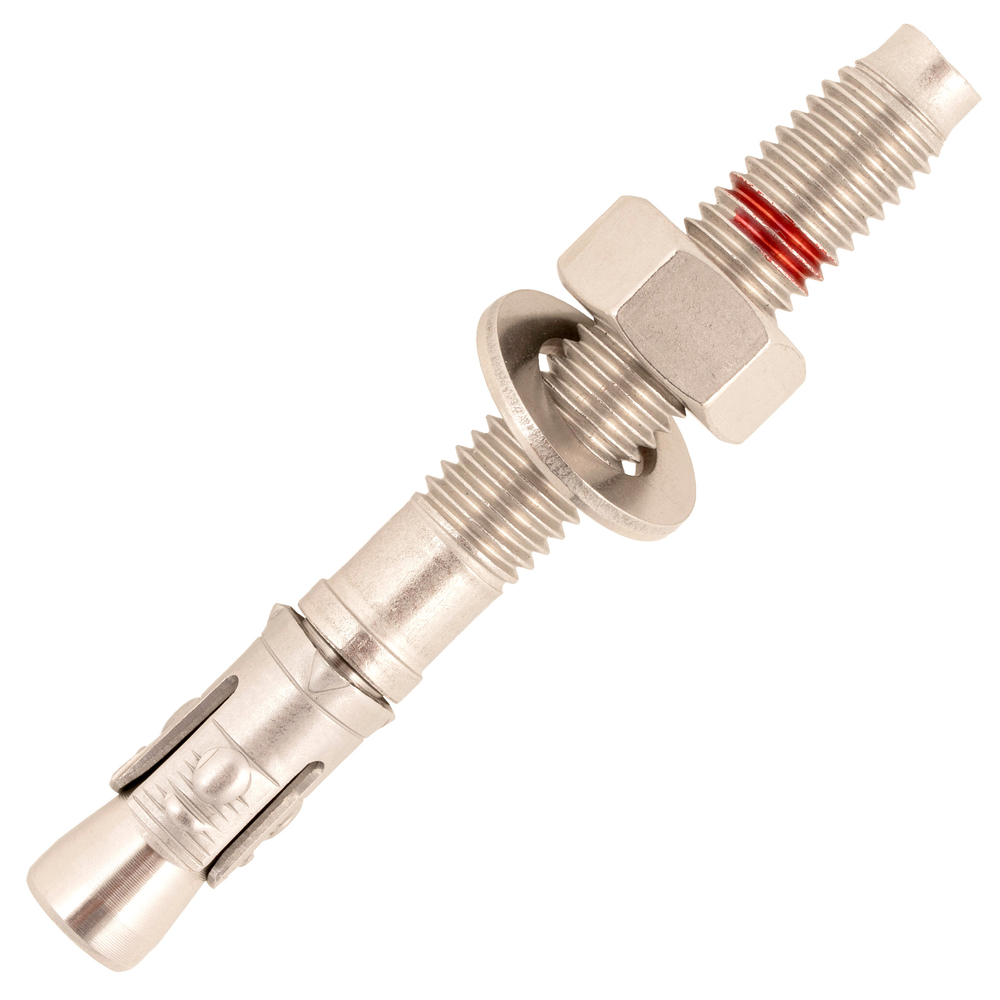

25 goujons d'ancrage inox a4 - M12x140mm - SCELL-IT - A4-BZ2-12X140
Référence : S344A4BZ212X140
Découvrez 25 goujons d'ancrage inox a4 - M12x140mm - SCELL-IT - A4-BZ2-12X140 disponible à l'achat
- Acier haute résistance pour des performances accrues.
- Utilisation possible en extérieur et intérieur.
- Pose simple et rapide à travers l'objet à fixer.
- Écrou et rondelle prémontés pour faciliter l'installation.
- Grande résistance à la corrosion pour une durabilité optimale.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Les 25 goujons d'ancrage inox A4 - M12x140mm - SCELL-IT - A4-BZ2-12X140 sont des fixations performantes en acier inoxydable A4 (316L) offrant une grande résistance à la corrosion.
Ils sont conçus pour une utilisation polyvalente, adaptée aussi bien à l’intérieur qu’à l’extérieur.
La pose est simple et rapide, réalisée à travers l’objet à fixer grâce à un écrou et une rondelle prémontés qui facilitent l’installation.
Ces goujons nécessitent une faible distance au bord, un faible entraxe ainsi qu’une épaisseur minimale du support, ce qui optimise leur mise en œuvre.
Le principe de fonctionnement repose sur l’application d’un couple de serrage (60 N.m recommandé) qui entraîne la remontée du cône dans la bague d’expansion.
Cette action provoque l’ouverture des segments qui se plaquent fermement contre les parois du matériau support, assurant une adhérence par frottement.
Les caractéristiques techniques détaillées pour le modèle M12x140 sont :
- Diamètre de perçage de 12 mm
- Profondeur minimale de perçage de 95 mm
- Profondeur d’ancrage de 70 mm
- Ouverture de clef de 19 mm
- Longueur totale de 140 mm
- Longueur du filetage de 96 mm
- Épaisseur maximale de la pièce à fixer de 47 mm
Les performances mécaniques sont élevées avec une résistance en traction de 1 333 daN et une résistance en cisaillement de 1 686 daN.
Ces goujons sont particulièrement adaptés pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles et chemins de câbles.
Ils conviennent également pour la fixation de portes et portails industriels ainsi que pour le supportage industriel.
Le produit bénéficie d’une Évaluation Technique Européenne (ETA) Option 7 pour béton non fissuré (référence ETA - 21/0960), garantissant sa conformité et ses performances dans ce type de support.
Les conditions d’utilisation recommandent une pose dans du béton non fissuré de classe C20/25.
Il est essentiel de respecter les distances minimales au bord, l’entraxe et l’épaisseur du support pour garantir la performance optimale.
Le perçage doit être propre et dépoussiéré avant la pose.
Le goujon peut être installé par pré-positionnement ou par passage à travers la pièce à fixer.
Les avantages du produit incluent l’utilisation de l’acier inoxydable A4 qui assure une excellente durabilité et résistance à la corrosion.
L’installation est rapide et facile grâce à l’écrou et la rondelle prémontés.
Les exigences dimensionnelles sont faibles, ce qui facilite la mise en œuvre sur chantier.
Le conditionnement se fait en lot de 25 goujons, permettant une gestion pratique et économique des besoins en fixation.
Ce résumé intègre les informations techniques et illustrations issues de la fiche produit ainsi que de la fiche technique SCELL-IT A4-BZ (pages 1 à 6).
Ce goujon est conforme à l'évaluation technique européenne ETA - option 7, spécifiquement pour le béton non fissuré, garantissant des performances fiables et certifiées. Sa mise en œuvre est simple et rapide grâce à une pose à travers l'objet à fixer, avec un écrou et une rondelle prémontés. La distance au bord, l'entraxe ainsi que l'épaisseur minimale du support sont faibles, facilitant son installation même dans des conditions contraignantes.
Le principe de fonctionnement repose sur l'application d'un couple de serrage (60 N.m pour la version M12) sur l'écrou, ce qui entraîne la montée du cône dans la bague d'expansion. Cette action provoque l'ouverture des segments qui se plaquent fermement contre les parois du matériau support, assurant une adhérence par frottement.
Caractéristiques techniques principales pour la version M12x140mm :
- Diamètre de perçage : 12 mm
- Profondeur mini de perçage : 95 mm
- Profondeur d'ancrage : 70 mm
- Longueur totale (L) : 140 mm
- Longueur de filetage (Lf) : 96 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 47 mm
- Ouverture de clef : 19 mm
- Couple de serrage recommandé (Tinst) : 60 N.m
Performances mécaniques (en béton C20/25 non fissuré) :
- Résistance en traction : 1333 daN
- Résistance en cisaillement : 1686 daN
Applications typiques :
- Fixations de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles et chemins de câbles
- Portes et portails industriels
- Supportage industriel et structures diverses
Le goujon est adapté aux exigences de pose et de sécurité mentionnées dans la notice de pose et l'évaluation technique européenne. Son design garantit une fixation fiable avec un minimum de contraintes sur le support.
En résumé, ce goujon d'ancrage inox A4 M12x140mm SCELL-IT allie robustesse, facilité de pose et haute résistance à la corrosion, offrant une solution performante pour des fixations durables en béton non fissuré.
- matière : acier inoxydable A4 (316L)
- longueur totale : 140 mm
- diamètre de perçage : 12 mm
- profondeur minimale de perçage : 95 mm
- profondeur d’ancrage : 70 mm
- longueur du filetage : 96 mm
- épaisseur maximale de la pièce à fixer : 47 mm
- ouverture de clef : 19 mm
- couple de serrage recommandé : 60 N.m
- résistance en traction : 1 333 daN
- résistance en cisaillement : 1 686 daN
- évaluation technique européenne (ETA) option 7 pour béton non fissuré (référence ETA - 21/0960)
- pose simple et rapide à travers l'objet à fixer avec écrou et rondelle prémontés
- distance au bord, entraxe et épaisseur minimale du support faibles
- utilisation intérieure et extérieure
- adapté pour béton non fissuré de classe C20/25
- marque : SCELL-IT
- référence fournisseur : A4-BZ2-12X140
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et conditions d’utilisation recommandés pour ces goujons d’ancrage inox A4 ?
Ces goujons sont fabriqués en acier inoxydable A4 (316L), offrant une grande résistance à la corrosion. Ils sont spécifiquement conçus pour une utilisation en béton non fissuré, conformément à l’évaluation technique européenne ETA option 7 (ETA-21/0960).
Comment se déroule la mise en œuvre des goujons d’ancrage SCELL-IT A4-BZ2-12X140 ?
La pose s’effectue en perçant un trou de 12 mm de diamètre et 95 mm de profondeur minimum, suivi d’un dépoussiérage. Le goujon est inséré à travers l’objet à fixer, puis le couple de serrage de 60 N.m est appliqué sur l’écrou prémonté, provoquant l’expansion des segments d’ancrage contre la paroi du béton.
Quelles sont les performances mécaniques de ce goujon d’ancrage ?
Il supporte une résistance à la traction de 1 333 daN et une résistance au cisaillement de 1 686 daN, calculées pour un béton C20/25 non fissuré avec application des coefficients de sécurité selon ETAG001 et un coefficient d’action Ϫf=1,4.
Quelles sont les contraintes dimensionnelles à respecter pour garantir la sécurité et la performance ?
Il faut respecter une distance minimale au bord de 75 mm, un entraxe minimum de 75 mm et une épaisseur minimale du support de 75 mm. La profondeur d’ancrage est de 70 mm et la longueur totale du goujon est de 140 mm avec une longueur de filetage de 96 mm.
Dans quels types d’applications industrielles ce goujon est-il adapté ?
Il convient pour la fixation de profils métalliques (garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles), portes et portails industriels, supportage industriel, sous-structures de façades, ainsi que pour l’ancrage de poutres en bois.
