25 GOUJONS T-ETA1- 12-105/180 - ALSAFIX - PO69370
Référence : A060PO69370
Découvrez 25 GOUJONS T-ETA1- 12-105/180 - ALSAFIX - PO69370 disponible à l'achat
- Fixation solide pour charges lourdes
- Compatible bois et béton
- Installation facile avec outil adapté
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

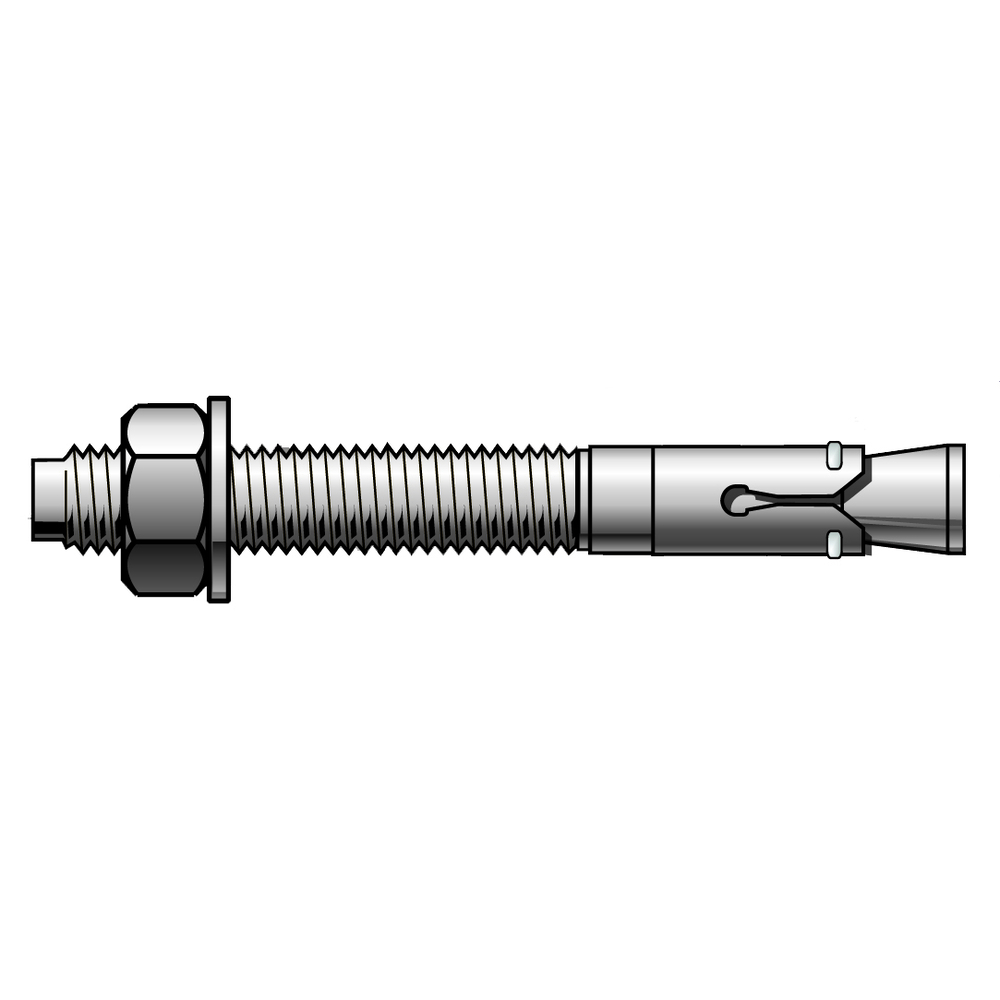

Les goujons T-ETA1 12-105/180 ASLAFIX sont des chevilles métalliques à expansion, conçues pour assurer un maintien solide dans différents matériaux.
Ces goujons sont spécifiquement conçus pour le chevillage dans des applications nécessitant une fixation robuste. Lors de leur utilisation, il est essentiel de percer un trou correspondant au diamètre du goujon et d’assurer un bon positionnement pour un ancrage optimal. Ils s’installent facilement à l’aide d’un outil approprié pour garantir une expansion efficace dans le support.
Les goujons T-ETA1 affichent une longueur de 105 mm et un diamètre de 12 mm, adaptés à des charges lourdes. Ils offrent une résistance supérieure grâce à leur conception en métal et sont idéaux pour des applications variées, allant de la construction jusqu'à l'installation de structures lourdes. Résistants aux éléments, ces goujons sont parfaits pour un usage en intérieur comme en extérieur, garantissant durabilité et fiabilité.
Caractéristiques techniques :
- Type : Goujons T-ETA1
- Diamètre : 12 mm
- Longueur : 105 mm
- Matériau : Métallique
- Système d'expansion : Oui
- Utilisation : Chevillage dans bois et béton
- Conditionnement : 25 unités par boîte
Fonctionnement et installation :
Le goujon s’installe en perçant un trou correspondant au diamètre du goujon. Il est ensuite inséré et fixé à l’aide d’un outil adapté qui assure l’expansion du goujon dans le support, garantissant un maintien optimal. Le goujon est équipé d’un long filetage qui offre une flexibilité d’installation pour différentes épaisseurs. L’angle du cône est spécialement conçu pour faciliter une pose rapide. Une bague en acier trempé assure une résistance importante, notamment dans le béton fissuré.
Performances et normes :
- Homologué selon les options ETA 1 (béton fissuré) et option 7 (béton non fissuré)
- Résistance au feu : classification F120
- Charge recommandée en traction : environ 14,1 kN (selon tableau des caractéristiques pour la référence PO69370)
- Charge recommandée en cisaillement : environ 12,4 kN
- Compatible avec rondelles normales pour métal et rondelles de grande taille pour bois
Dimensions et tolérances (référence PO69370) :
- Diamètre de perçage (d0) : 12 mm
- Longueur totale (L0) : 175 mm
- Profondeur d’ancrage (hef) : 90 mm
- Epaisseur de fixation (tfix) : 16 mm
- Couple d'installation recommandé (Tinst) : 19 Nm
- Diamètre de la tête (df) : 14 mm
- Hauteur du support (h1) : 70 mm
Usages recommandés :
- Construction lourde
- Secteur électrique lourd
- Construction industrielle lourde
- Secteur hydraulique et ferblanterie
Avantages produit :
- Résistance élevée grâce à la bague en acier trempé
- Installation rapide et flexible grâce au long filetage et à l’angle de cône adapté
- Homologation pour béton fissuré et non fissuré
- Utilisation intérieure et extérieure, résistants aux éléments
Conditionnement et stockage :
- Fournis en boîte de 25 unités
- Conserver dans un endroit sec et à l’abri des intempéries pour garantir la durabilité du produit
Recommandations d’utilisation :
- Respecter les diamètres de perçage et profondeurs d’ancrage indiqués
- Utiliser les rondelles adaptées selon le type de matériau (métal ou bois)
- Effectuer un contrôle préalable des supports et charges pour assurer la sécurité de l’installation
Informations complémentaires :
- Produit conforme aux normes européennes ETA
- Déclaration de performance disponible sur le site www.alsafix.com
- Ne pas mettre en œuvre sans calculs et essais préalables spécifiques à chaque cas (page 6)
Cette fiche technique (pages 1 à 6) détaille également les différentes options et variantes des goujons T, avec leurs caractéristiques dimensionnelles et performances pour les différentes applications et types de béton (fissuré ou non).
- Type : Goujons T-ETA1
- Diamètre : 12 mm
- Longueur : 105 mm
- Matériau : Métallique
- Système d'expansion : Oui
- Utilisation : Chevillage
- Compatibilité : Bois et béton
- Conditionnement : 25 unités par boîte
Questions produits
Quelle est la capacité de charge recommandée pour ces goujons T-ETA1 12-105/180 ?
Les goujons T-ETA1 12-105/180 ALSAFIX supportent une charge recommandée en traction d'environ 14,1 kN et en cisaillement d'environ 12,4 kN, adaptées aux charges lourdes dans le béton C20/25, y compris béton fissuré et non fissuré.
Comment s’installe un goujon T-ETA1 12-105/180 et quelles sont les précautions à prendre ?
L’installation nécessite un perçage précis au diamètre de 12 mm et une profondeur d’ancrage de 90 mm. Le goujon est inséré puis fixé avec un outil adapté qui permet l’expansion dans le support. Il faut utiliser les rondelles adaptées (normales pour métal, grandes pour bois) et respecter les couples de serrage recommandés (19 Nm).
Quels matériaux sont compatibles avec ce goujon et pour quels types d’application est-il recommandé ?
Ce goujon est compatible avec le bois et le béton, y compris le béton fissuré. Il est conçu pour des applications de construction lourde, secteur électrique lourd, construction industrielle lourde ainsi que le secteur hydraulique et ferblanterie.
Quelles sont les caractéristiques techniques spécifiques qui garantissent la résistance de ce goujon ?
Il est fabriqué en métal avec une bague en acier trempé qui assure une résistance élevée dans le béton fissuré. Le long filetage et l’angle du cône facilitent une pose rapide et flexible pour différentes épaisseurs d’installation.
Quelles homologations et normes ce produit respecte-t-il ?
Le goujon est homologué selon les options ETA 1 (béton fissuré) et option 7 (béton non fissuré) conformément aux normes européennes ETA. Il bénéficie également d’une classification résistance au feu F120.
