25 vis béton TH - ATE option 1 - acier zingué - Ø10x150mm - SCELL-IT - BT100150
Référence : S344BT100150
Découvrez 25 vis béton TH - ATE option 1 - acier zingué - Ø10x150mm - SCELL-IT - BT100150 disponible à l'achat
- Pose facile avec une boulonneuse, gain de temps assuré.
- Excellentes résistances en traction et en cisaillement.
- Démontable, idéal pour des fixations temporaires.
- Fournie avec une douille de contrôle pour réutilisation.
- Convient pour béton fissuré et non fissuré avec ETA option 1.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La vis béton TH SCELL-IT en acier zingué, de diamètre 10 mm et longueur 150 mm, est spécialement conçue pour une pose simple et rapide à la boulonneuse.
Elle garantit des résistances élevées en traction et en cisaillement, adaptées aussi bien au béton fissuré qu’au béton non fissuré, grâce à une certification européenne ETA-13/0934 option 1 couvrant les diamètres de Ø6 à Ø16.
Ce modèle est démontable, ce qui le rend idéal pour des fixations temporaires.
La vis est fabriquée en acier 10B21 selon la norme SAE-J403, avec une protection anticorrosion assurée par un revêtement mécanique de zinc de 40 µm conforme à la norme ISO 12683.
Deux profondeurs d’ancrage sont possibles : une profondeur standard assurant une résistance optimale en traction, et une profondeur réduite permettant d’augmenter l’épaisseur des pièces à fixer.
Pour le modèle Ø10x150 mm, les dimensions précises sont une longueur totale de 150 mm, une profondeur d’ancrage standard de 85 mm, une profondeur de perçage de 85 mm, et une épaisseur maximale de la pièce à fixer de 100 mm.
Le diamètre de perçage recommandé est de 10 mm, avec un diamètre de passage dans les pièces à fixer de 14 mm.
Le couple de serrage recommandé est de 40 N.m avec une ouverture de clé de 15 mm.

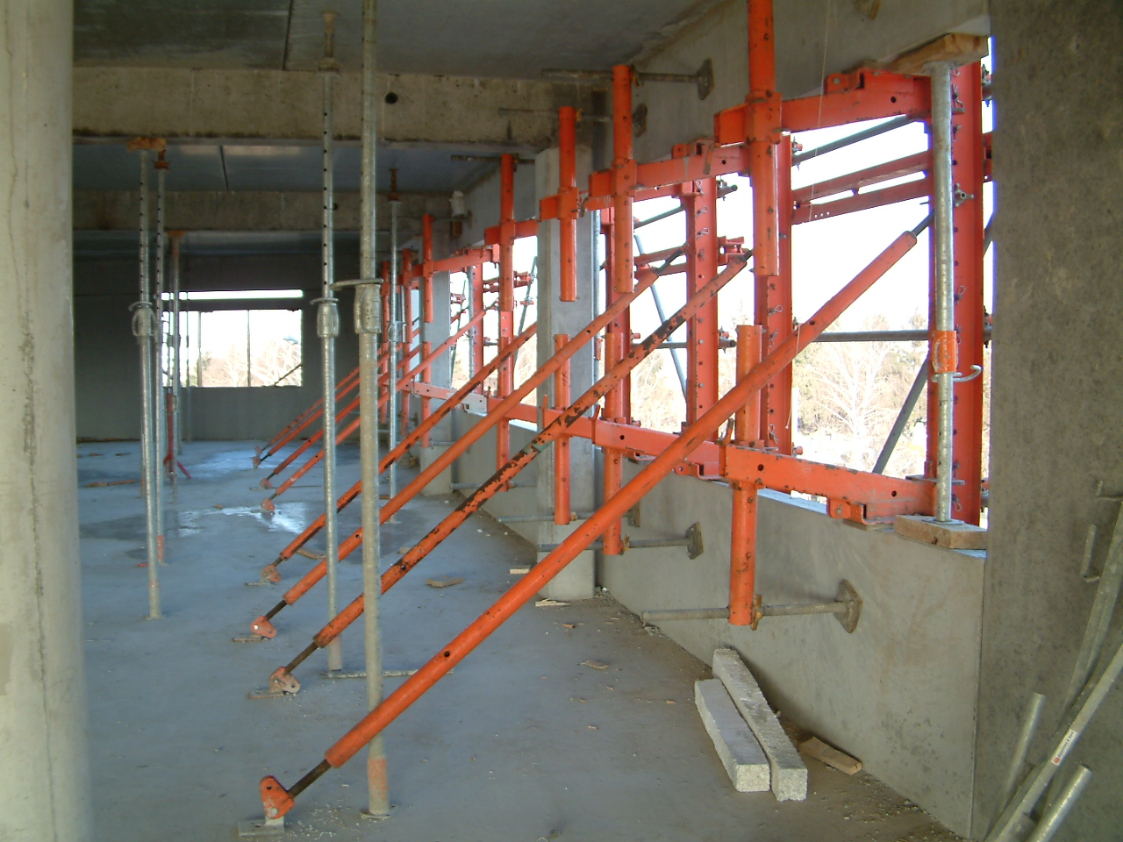

La vis est particulièrement adaptée à des applications variées telles que les étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal (lisses, sabots), ainsi que chemins de câbles et bandes perforées.
Pour la mise en œuvre, il est recommandé d’éliminer la poussière du trou de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
Le perçage doit être réalisé avec une perceuse à percussion à la profondeur recommandée.
La vis doit être vissée à travers la pièce à fixer, de préférence avec une visseuse ou boulonneuse à chocs, en appliquant le couple de serrage adéquat.
La vis béton BETABOLT est conçue pour une utilisation unique, car les filets et pointes carbures s’usent lors de la première pose, ne permettant pas de retrouver les performances initiales en cas de réutilisation.
Les charges admissibles en béton C20/25 à température ambiante sont de 810 daN en traction et 992 daN en cisaillement pour le Ø10 en béton non fissuré.
En béton fissuré, ces valeurs sont respectivement de 810 daN en traction et 635 daN en cisaillement.
Ce produit bénéficie d’une homologation européenne ETA option 1, garantissant sa conformité aux exigences techniques pour les fixations dans le béton fissuré et non fissuré.
Ainsi, la vis béton TH SCELL-IT est un système performant, fiable et polyvalent, adapté aux besoins des professionnels pour des fixations solides, rapides et démontables dans le béton.
Elle est fabriquée en acier 10B21 selon la norme SAE-J403, avec une protection anticorrosion par revêtement de zinc de 40 µm appliqué par dépôt mécanique conforme à la norme ISO 12683.
Deux profondeurs d’ancrage sont possibles :
- Une profondeur standard de 75 mm pour garantir une résistance optimale en traction.
- Une profondeur réduite pour augmenter l’épaisseur à fixer.
Les caractéristiques techniques précises pour le modèle Ø10x150 mm sont :
- Profondeur d’ancrage standard (hef) : 75 mm
- Profondeur de perçage (h1) : 85 mm
- Épaisseur maximale de la pièce à fixer (tfix max) : 100 mm
- Couple de serrage recommandé : 40 N.m
- Diamètre de perçage (dcut) : 10 mm
- Diamètre de passage dans la pièce à fixer (df) : 14 mm
- Ouverture de clef (SW) : 15 mm
Cette vis bénéficie d’une tenue optimale avec des résistances en traction de 1 281 daN en béton non fissuré et 810 daN en béton fissuré, ainsi qu’en cisaillement de 992 daN en béton non fissuré et 635 daN en béton fissuré.
Elle s’utilise notamment pour :
- Étais tirant-poussant et coffrages
- Garde-corps définitifs ou provisoires
- Équipements industriels
- Structures secondaires en bois ou métal (lisses, sabots, etc.)
- Chemins de câbles et bandes perforées
La mise en œuvre nécessite de percer un trou à la profondeur recommandée, d’éliminer les poussières par brossage ou soufflage répété, puis de visser la vis à l’aide d’une visseuse ou boulonneuse à chocs en appliquant le couple de serrage adéquat. La vis est utilisable une seule fois, car les filets et pointes carbures s’usent lors de la première mise en œuvre, ce qui empêche la réutilisation avec les performances initiales.
La vis est conforme à la réglementation FB120 et bénéficie d’une approbation technique européenne (ETA-13/0934, EAD 330232-00-0601 option 1).
Ces informations sont issues des données techniques et tableaux de performances figurant dans la documentation du produit.
- marque : SCELL-IT
- référence fournisseur : BT100150
- matériau : acier 10B21 selon la norme SAE-J403
- protection anticorrosion : revêtement mécanique de zinc 40 µm conforme à la norme ISO 12683
- diamètre nominal : 10 mm
- longueur totale : 150 mm
- profondeur d’ancrage standard : 85 mm
- profondeur de perçage : 85 mm
- épaisseur maximale de la pièce à fixer : 100 mm
- diamètre de perçage recommandé : 10 mm
- diamètre de passage dans les pièces à fixer : 14 mm
- couple de serrage recommandé : 40 N.m
- ouverture de clé : 15 mm
- résistance en traction béton non fissuré : 810 daN
- résistance en cisaillement béton non fissuré : 992 daN
- résistance en traction béton fissuré : 810 daN
- résistance en cisaillement béton fissuré : 635 daN
- certification : homologation européenne ETA-13/0934 option 1
- démontable, adapté aux fixations temporaires
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales des vis béton SCELL-IT Ø10x150 mm ?
Ces vis en acier 10B21 sont protégées par un revêtement de zinc de 40 μm conforme à la norme ISO 12683. Elles ont un diamètre nominal de 10 mm, une longueur totale de 150 mm, une profondeur d’ancrage standard de 85 mm, et permettent de fixer des pièces jusqu’à 100 mm d’épaisseur. Le couple de serrage recommandé est de 40 N.m.
Comment se déroule la mise en œuvre de ces vis béton ?
Il faut percer un trou dans le béton à la profondeur recommandée (75 mm) avec une perceuse à percussion, puis éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. Ensuite, visser la vis à travers la pièce à fixer à l’aide d’une visseuse à chocs en appliquant le couple de serrage recommandé. La vis est conçue pour une utilisation unique, car le filetage et la pointe en carbure s’usent lors de la première pose.
Quels sont les niveaux de résistance en traction et en cisaillement pour ces vis ?
Dans du béton C20/25 à 24°C-40°C, la résistance en traction est de 1 281 daN dans du béton non fissuré et 810 daN dans du béton fissuré. La résistance en cisaillement est de 992 daN dans du béton non fissuré et 635 daN dans du béton fissuré, garantissant une tenue optimale dans ces deux types de béton.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ces vis sont adaptées aux fixations temporaires et définitives dans le béton fissuré et non fissuré. Elles conviennent particulièrement pour les étais tirant-poussant, coffrages, garde-corps, équipements industriels, structures secondaires en bois ou métal, ainsi que pour les chemins de câbles et bandes perforées.
Quelles normes et certifications garantissent la sécurité et la performance de ces vis béton ?
Le produit bénéficie d’une certification ETA option 1 (ETA-13/0934, EAD 330232-00-0601) couvrant le béton fissuré et non fissuré. La protection anticorrosion répond à la norme EN ISO 12683 et la vis offre une résistance au feu FB120, assurant la conformité aux exigences techniques et de sécurité.
