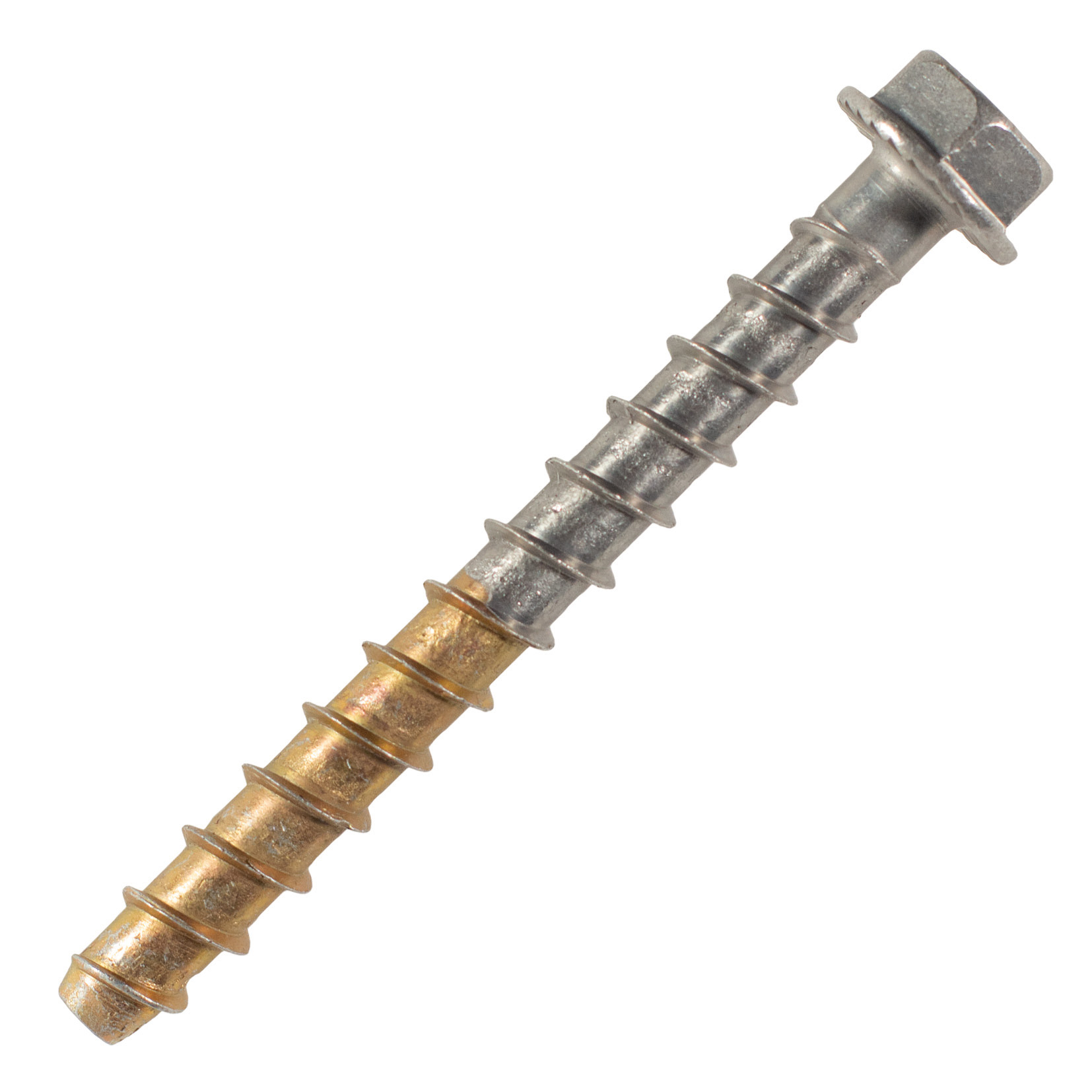

25 vis béton TH - ATE option 1 - INOX A4 - Ø12x125mm - SCELL-IT - A4-BT-H-12125
Référence : S344A4BTH12125
Découvrez 25 vis béton TH - ATE option 1 - INOX A4 - Ø12x125mm - SCELL-IT - A4-BT-H-12125 disponible à l'achat
- Fabrication bi-métal pour durabilité accrue.
- Acier inoxydable A4 résistant à la corrosion.
- Pointe en acier haute résistance pour un ancrage efficace.
- Pose simple et rapide avec une boulonneuse.
- Idéale pour fixations temporaires et démontables.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La vis béton TH A4-BT-H de SCELL-IT est une vis bi-métal conçue pour des fixations performantes dans le béton, qu’il soit fissuré ou non fissuré, bénéficiant de l’agrément technique européen ETA option 1.
Cette vis est fabriquée en acier inoxydable A4, types 1.4401 et 1.4404 conformes à la norme EN 10263-5, garantissant une excellente résistance à la corrosion.
Sa pointe est en acier haute résistance conforme à la norme EN 10263-4, assurant une pénétration aisée et un ancrage performant dans le béton.
La combinaison bi-métal permet d’allier durabilité et efficacité lors de la pose.
La pose est simple et rapide, réalisée à l’aide d’une boulonneuse ou d’une visseuse à chocs.
La vis est démontable, ce qui la rend idéale pour des fixations temporaires.
Elle ne génère pas de forces d’expansion sur le support, permettant une installation proche des bords.
Parmi les applications typiques, on trouve les étais tirant-poussant, les coffrages, les garde-corps provisoires ou définitifs, les équipements industriels, les structures secondaires en bois ou métal (comme les lisses ou sabots), ainsi que les chemins de câbles et bandes perforées.
Les caractéristiques techniques détaillées pour le modèle Ø12x125 mm (référence A4-BT-H-12125) sont les suivantes :
- Diamètre nominal de 12 mm
- Longueur totale de 125 mm
- Diamètre de perçage recommandé de 12 mm
- Profondeur de perçage (h1) de 130 mm
- Profondeur d’ancrage effective (hef) de 120 mm
- Épaisseur maximale de la pièce à fixer de 5 mm
- Couple de serrage recommandé (Tinst) de 80 N.m
- Couple d’installation maximal (Tmax) de 185 N.m
- Taille de la clé de 19 mm
- Longueur de la pointe acier de 27 mm
Les performances en charge dans du béton C20/25 à température ambiante (24-40 °C) sont élevées, avec des résistances en traction atteignant jusqu’à 992 daN en béton non fissuré et 2 228 daN en cisaillement.
Ces valeurs garantissent une tenue optimale pour des fixations exigeantes.
La mise en œuvre requiert un perçage préalable avec une perceuse à percussion à la profondeur recommandée.
Le trou doit être nettoyé de toute poussière par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La vis est ensuite vissée à travers la pièce à fixer avec la boulonneuse en appliquant le couple de serrage adéquat.
La vis béton A4-BT-H est conçue pour une utilisation unique, la réutilisation n’étant pas recommandée du fait de l’usure des filets et de la pointe.
Ce produit bénéficie des certifications européennes ETA option 1 pour béton fissuré et non fissuré, ainsi que de la classification feu FB120.
Un logiciel de calcul est disponible pour optimiser la conception des fixations.
En résumé, la vis béton TH A4-BT-H est une solution bi-métal robuste, résistante à la corrosion et performante, particulièrement adaptée aux fixations temporaires ou définitives dans le béton.
Elle allie facilité de pose, démontabilité et haute tenue mécanique.
Cette vis à tête hexagonale avec embase se pose rapidement et simplement à la boulonneuse, avec un couple de serrage recommandé de 80 N.m et un couple maximal d’installation de 185 N.m. Elle est démontable, ce qui la rend particulièrement adaptée aux fixations temporaires. Sa conception bi-métal permet d’éviter les forces d’expansion sur le matériau support et autorise une installation proche des bords et entre-axes minimaux (distance aux bords Smin de 70 mm pour Ø12 mm).
Les dimensions clés sont les suivantes : diamètre nominal de 12 mm, longueur totale de 125 mm, profondeur d’ancrage efficace de 120 mm, diamètre de perçage 12 mm, diamètre de passage dans la pièce à fixer 15 mm, pas de filetage de 8,1 mm, et longueur de la pointe en acier de 27 mm.
Les charges admissibles, calculées pour du béton C20/25 à température ambiante (24-40°C) avec coefficients de sécurité conformes à l’ETAG001, sont élevées : en traction jusqu’à 992 daN en béton non fissuré et 476 daN en béton fissuré, en cisaillement jusqu’à 2 228 daN en béton non fissuré et 1 531 daN en béton fissuré.
Cette vis est recommandée pour des applications variées telles que la fixation d’étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires bois ou métalliques (lisses, sabots), chemins de câbles et bandes perforées.
La mise en œuvre nécessite un perçage préalable avec une perceuse à percussion à la profondeur recommandée, suivi d’un nettoyage rigoureux du trou (brosse métallique ou soufflage à l’air comprimé, répété trois fois). La vis se visse ensuite à travers la pièce à fixer, idéalement avec une boulonneuse à chocs, en appliquant le couple de serrage prescrit. La vis est utilisable une seule fois, car la pointe et les filets s’usent lors de la première installation, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Enfin, cette vis bénéficie des certifications européennes ETA Option 1, assurant sa conformité et ses performances dans le béton fissuré et non fissuré, ainsi que de la classification feu FB120. Un logiciel de calcul est disponible pour optimiser la conception des fixations.
En résumé, la vis béton inox A4 A4-BT-H-12125 est une solution fiable, résistante à la corrosion, performante en traction et cisaillement, facile à poser et adaptée aux fixations temporaires comme définitives dans le béton.
- matériau : acier inoxydable A4 types 1.4401 et 1.4404 conforme à la norme EN 10263-5
- pointe en acier haute résistance conforme à la norme EN 10263-4
- diamètre nominal : 12 mm
- longueur totale : 125 mm
- diamètre de perçage recommandé : 12 mm
- profondeur de perçage (h1) : 130 mm
- profondeur d’ancrage effective (hef) : 120 mm
- épaisseur maximale de la pièce à fixer : 5 mm
- couple de serrage recommandé (Tinst) : 80 N.m
- couple d’installation maximal (Tmax) : 185 N.m
- taille de la clé : 19 mm
- longueur de la pointe acier : 27 mm
- fabrication bi-métal pour durabilité accrue
- résistance à la corrosion élevée
- pose simple et rapide avec une boulonneuse ou visseuse à chocs
- vis démontable, idéale pour fixations temporaires
- agrément technique européen ETA option 1 pour béton fissuré et non fissuré
- performances en charge en béton C20/25 : traction jusqu’à 992 daN en béton non fissuré, cisaillement jusqu’à 2 228 daN
- référence fournisseur : A4-BT-H-12125
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et les avantages de cette vis béton inox A4 ?
Cette vis est fabriquée en bi-métal : corps en acier inoxydable A4 (types 1.4401 et 1.4404 conformes à la norme EN 10263-5) pour une excellente résistance à la corrosion, et pointe en acier haute résistance conforme EN 10263-4 pour une pénétration et un ancrage performants dans le béton. Elle est idéale pour les fixations temporaires grâce à sa possibilité de démontage.
Comment se déroule la mise en œuvre de la vis béton A4-BT-H ?
Il faut percer un trou à percussion à la profondeur recommandée (130 mm pour ce modèle), puis éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis se visse ensuite à travers la pièce à fixer avec une boulonneuse à chocs, en respectant le couple de serrage recommandé de 80 N.m.
Quelles sont les performances mécaniques de cette vis dans le béton ?
Les résistances sont calculées selon l’ETA Option 1 pour béton fissuré et non fissuré, avec des charges en traction jusqu’à 992 daN et en cisaillement jusqu’à 2228 daN pour la vis Ø12x125 mm dans du béton C20/25 à température ambiante. Ces valeurs intègrent des coefficients de sécurité conformément à la norme ETAG001.
Quelles sont les spécificités techniques à considérer pour l’installation ?
Le diamètre nominal est de 12 mm, avec un diamètre de perçage de 12 mm et un diamètre de passage dans la pièce à fixer de 15 mm. La longueur totale est de 125 mm, avec une longueur de pointe acier de 27 mm. Le couple maximal d’installation avec boulonneuse à chocs est de 185 N.m, et l’ouverture de clé est de 19 mm.
Quels usages et contextes d’application sont adaptés à cette vis béton ?
Elle convient pour la fixation d’étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires bois ou métalliques, chemins de câbles et bandes perforées. Sa conception bi-métal et sa certification ETA Option 1 la rendent adaptée aux bétons fissurés et non fissurés.
