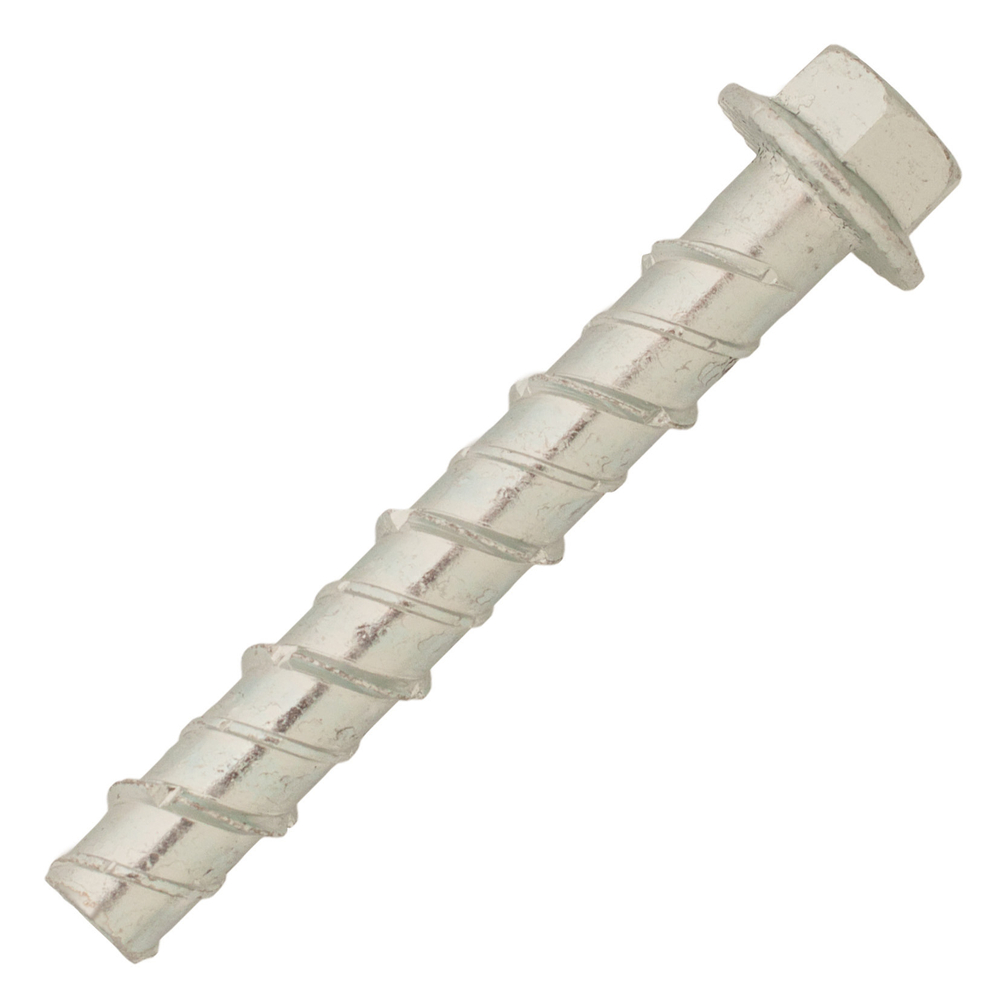

25 vis béton TH - ATE option 7 - acier zingué - Ø10x75mm - SCELL-IT - EX-92054110075
Référence : S344EX92054110075
Découvrez 25 vis béton TH - ATE option 7 - acier zingué - Ø10x75mm - SCELL-IT - EX-92054110075 disponible à l'achat
- Installation facilitée grâce à un double filet innovant.
- Évacuation rapide des poussières pour un travail propre.
- Démontable aisément pour plus de praticité.
- Tenue optimale assurée dans le béton pour la durabilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La vis béton BETABOLT SEVEN ATE option 7 est une vis en acier zingué spécialement conçue pour une fixation efficace dans le béton non fissuré.
Elle est fabriquée en acier 20 Mn B4 conforme à la norme EN10263-4, avec une protection anticorrosion assurée par galvanisation à froid (zinc).
Cette vis bénéficie de la certification European Technical Approval (ETA n°18/0429) option 7, garantissant ses performances.
La vis se distingue par un double filet innovant qui facilite son installation tout en permettant une évacuation rapide des poussières de béton.
Elle est facilement démontable, ce qui la rend idéale pour des fixations temporaires.
Sa tenue est optimale dans le béton, assurant une résistance importante en traction et en cisaillement.
Elle s’utilise principalement pour des applications variées telles que les étais tirant-poussant, coffrages, garde-corps (définitifs ou provisoires), équipements industriels, structures secondaires en bois ou métal (lisses, sabots...), chemins de câbles et bandes perforées.
La mise en œuvre nécessite de percer un trou à la profondeur recommandée (h1) avec une perceuse à percussion, puis d’éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La vis est ensuite vissée à travers la pièce à fixer, de préférence avec une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage suffisant (tinst).
Il est important de noter que cette vis est utilisable une seule fois, car les filets et la pointe en carbure s’usent lors de la première pose.
Les dimensions disponibles pour cette gamme sont Ø6, Ø8, Ø10 et Ø12 mm, avec différentes longueurs allant de 50 à 150 mm, adaptées à l’épaisseur des pièces à fixer et à la profondeur d’ancrage.
Par exemple, pour la vis Ø10x75 mm, la profondeur de perçage recommandée est de 60 mm, avec une profondeur d’ancrage effective de 50 mm.
Les caractéristiques techniques détaillées comprennent :
- Un diamètre de perçage correspondant au diamètre nominal (6, 8, 10, 12 mm).
- Un couple de serrage recommandé variant de 10 N.m (Ø6) à 50 N.m (Ø12).
- Une ouverture de clé adaptée allant de 10 à 17 mm selon le diamètre.
- Un pas de filetage de 8 à 12 mm selon le diamètre.
- Un chanfrein de 5 mm de longueur.
Les performances dans du béton C20/25 à température ambiante sont élevées, avec des charges de service en traction allant de 139 daN (Ø6) à 476 daN (Ø12), et en cisaillement de 428 daN (Ø6) à 1 714 daN (Ø12).
La vis est conditionnée en lot de 25 unités.
Elle doit être stockée dans un environnement sec pour préserver la qualité du revêtement anticorrosion.
En résumé, la vis béton BETABOLT SEVEN ATE option 7 offre une solution fiable, rapide et démontable pour les fixations dans le béton non fissuré.
Elle combine une excellente résistance mécanique avec une mise en œuvre facilitée grâce à son double filet et son design optimisé.
Cette vis se distingue par ses avantages majeurs :
- Installation facile et rapide à la boulonneuse ou visseuse à chocs grâce à son double filet qui facilite la pose et permet une évacuation rapide des poussières de béton.
- Démontable, ce qui la rend idéale pour des fixations temporaires.
- Tenue optimale avec des résistances importantes en traction et cisaillement, assurant une fixation fiable et durable.
Applications typiques : étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal (lisses, sabots), chemins de câbles, bandes perforées.
Le fonctionnement repose sur un perçage préalable à la perceuse à percussion à la profondeur recommandée (h1), suivi de l’élimination des poussières par brossage ou soufflage répété trois fois. La vis est ensuite vissée à travers la pièce à fixer en appliquant le couple de serrage recommandé (tinst), variable selon le diamètre.
Caractéristiques techniques pour le modèle Ø10x75 mm (référence BT7-10075) :
- Diamètre nominal : 10 mm
- Longueur totale : 75 mm
- Épaisseur maximale de la pièce à fixer : 25 mm
- Profondeur de perçage : 60 mm
- Profondeur d’ancrage effective : 50 mm
- Couple de serrage recommandé : 40 N.m
- Ouverture de clef : 14 mm
- Diamètre passage dans la pièce : 14 mm
- Pas de filetage : 12 mm
- Longueur chanfrein : 5 mm
Performances en béton C20/25 non fissuré à 24-40°C :
- Résistance en traction : 258 daN
- Résistance en cisaillement : 971 daN
Recommandations d’usage :
- La vis ne peut être utilisée qu’une seule fois, car l’usure des filets et de la pointe carbure lors de la première mise en œuvre empêche une réutilisation avec les performances initiales.
- Respecter les distances minimales au bord, espacements et épaisseurs minimales du support pour garantir la tenue optimale.
- Convient exclusivement pour béton non fissuré.
Ce produit bénéficie de l’agrément technique européen ETA n°18/0429, option 7, garantissant sa conformité et ses performances selon les normes en vigueur.
En résumé, la vis béton BETABOLT SEVEN ATE option 7 Ø10x75 mm est une solution performante, pratique et fiable pour des fixations dans le béton non fissuré, alliant facilité de pose, démontabilité et résistance mécanique élevée.
- matière : acier 20 Mn B4 selon EN10263-4
- protection anticorrosion : galvanisation à froid (zinc)
- diamètre nominal : 10 mm
- longueur : 75 mm
- diamètre de perçage : 10 mm
- profondeur de perçage recommandée (h1) : 60 mm
- profondeur d’ancrage effective (hef) : 50 mm
- couple de serrage recommandé (tinst) : 40 N.m
- ouverture de clé (SW) : 14 mm
- pas de filetage (ht) : 12 mm
- longueur du chanfrein (hs) : 5 mm
- diamètre passage dans les pièces à fixer (df) : 14 mm
- charge de service en traction dans béton non fissuré C20/25 : 258 daN
- charge de service en cisaillement dans béton non fissuré C20/25 : 971 daN
- référence fournisseur : EX-92054110075
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec la vis béton BETABOLT SEVEN ATE option 7 ?
Cette vis est conçue exclusivement pour une fixation dans du béton non fissuré. Elle n’est pas adaptée aux bétons fissurés ou autres matériaux.
Comment se déroule la mise en œuvre de cette vis béton ?
Il faut percer un trou dans le béton à la profondeur recommandée avec une perceuse à percussion, éliminer les poussières par brossage ou soufflage à l’air comprimé en répétant l’opération trois fois, puis visser la vis à travers la pièce à fixer en appliquant le couple de serrage recommandé.
La vis BETABOLT SEVEN est-elle réutilisable après démontage ?
Non, cette vis n’est utilisable qu’une seule fois. Les filets et la pointe carbure s’usent lors de la première installation, ce qui empêche de garantir les performances initiales en cas de réutilisation.
Quelles sont les performances mécaniques de la vis dans le béton ?
Pour un diamètre de 10 mm, la résistance en traction est de 258 daN et la résistance en cisaillement de 971 daN, valeurs calculées pour du béton non fissuré de classe C20/25 à température comprise entre 24 et 40°C.
Quelles sont les contraintes dimensionnelles à respecter pour une fixation sécurisée ?
Il faut respecter des distances minimales aux bords (100 mm pour Ø10), un entraxe minimum de 60 mm, ainsi qu’une épaisseur minimale du support de 130 mm, afin d’assurer la tenue optimale de la fixation.
Dans quels contextes professionnels cette vis est-elle la plus adaptée ?
Elle convient pour des fixations temporaires ou définitives dans des applications telles que les étais tirant-poussant, coffrages, garde-corps, équipements industriels, structures secondaires bois ou métalliques, chemins de câbles ou bandes perforées.
