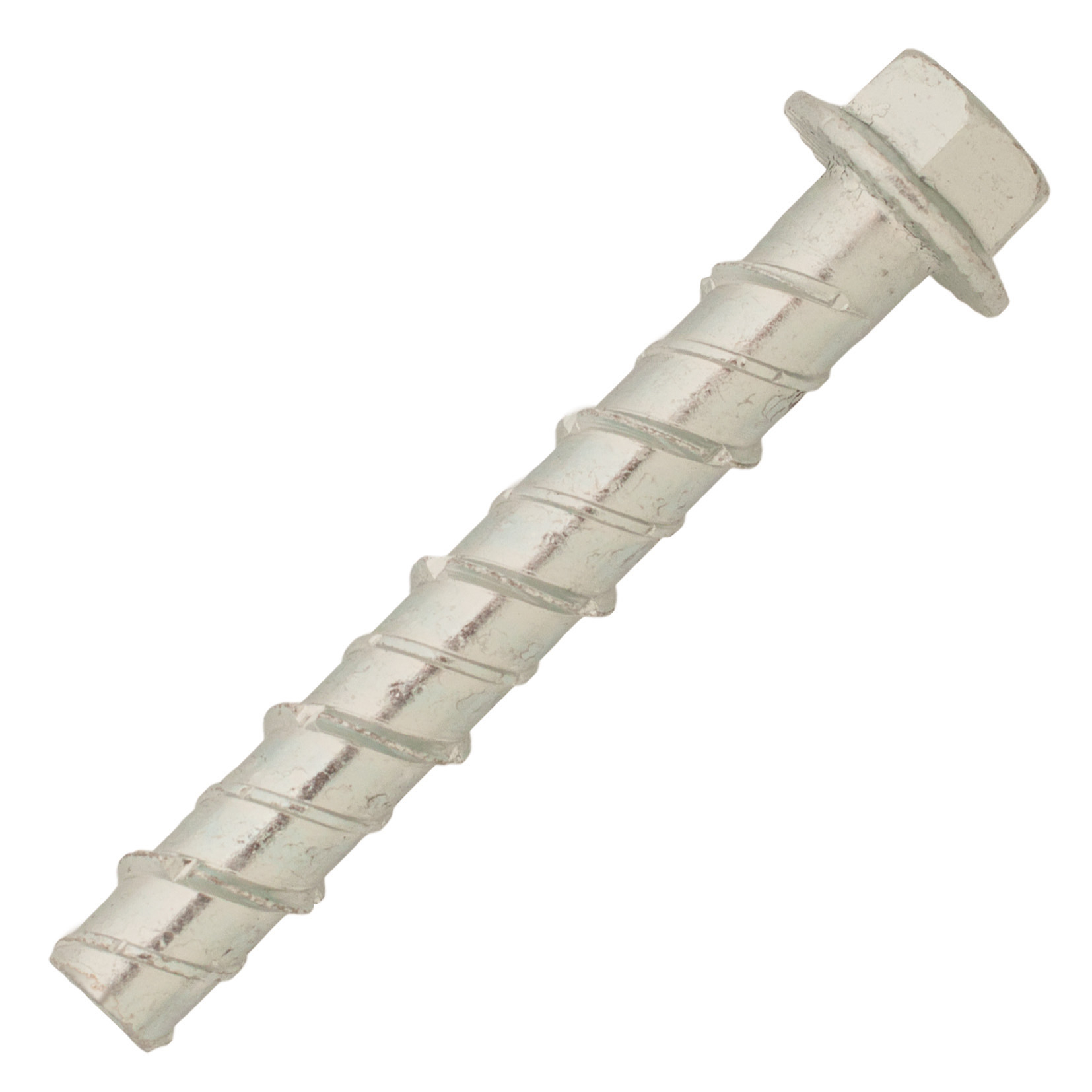

25 vis béton TH - ATE option 7 - acier zingué - Ø12x100mm - SCELL-IT - EX-92054112100
Référence : S344EX92054112100
Découvrez 25 vis béton TH - ATE option 7 - acier zingué - Ø12x100mm - SCELL-IT - EX-92054112100 disponible à l'achat
- Double filet pour montage rapide et efficace.
- Longueur de 100 mm et diamètre de 12 mm.
- Évacuation rapide des poussières de béton.
- Facilement démontables pour plus de flexibilité.
- Acier zingué pour une durabilité optimale.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la vis béton BETABOLT SEVEN ATE option 7, une fixation en acier zingué conçue pour une utilisation dans le béton non fissuré.
Cette vis est fabriquée en acier 20 Mn B4 conforme à la norme EN10263-4, avec une protection anticorrosion assurée par galvanisation à froid (zinc).
Elle dispose d’un double filet qui facilite un montage rapide et efficace tout en assurant une évacuation optimale des poussières de béton.
Sa longueur est de 100 mm pour un diamètre de 12 mm, garantissant une tenue solide et durable.
La vis est facilement démontable, ce qui offre une grande flexibilité notamment pour des fixations temporaires.
La mise en œuvre requiert le perçage d’un trou à une profondeur recommandée de 70 mm, suivi d’un nettoyage rigoureux des poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La pose s’effectue à l’aide d’une visseuse ou boulonneuse à chocs en appliquant un couple de serrage de 50 N.m.
Il est important de noter que la vis ne peut être utilisée qu’une seule fois, car les filets et la pointe en carbure s’usent lors de la première pose.
Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre de perçage : 12 mm
- Diamètre de passage dans les pièces à fixer : 16 mm
- Pas de filetage : 12 mm
- Longueur de chanfrein : 5 mm
- Ouverture de clé recommandée : 17 mm
Les performances mécaniques affichent une résistance à la traction allant jusqu’à 476 daN et une résistance au cisaillement jusqu’à 1 714 daN dans du béton C20/25, à une température comprise entre 24°C et 40°C.
Cette vis est adaptée à de nombreuses applications telles que la fixation d’étais tirant-poussant, de coffrages, de garde-corps provisoires ou définitifs, d’équipements industriels, de structures secondaires en bois ou métalliques, ainsi que pour la fixation de chemins de câbles et de bandes perforées.
Les conditions d’utilisation recommandent un entraxe minimum de 70 mm, une distance minimale aux bords de 55 mm et une épaisseur minimale du support de 140 mm.
En résumé, la vis béton BETABOLT SEVEN ATE option 7 allie robustesse, facilité de pose et flexibilité grâce à son acier zingué et son système de double filet.
Elle assure des fixations fiables et professionnelles dans le béton non fissuré, avec des performances certifiées par l’European Technical Approval ETA n°18/0429.
Cette solution technique est idéale pour les travaux de construction nécessitant une fixation rapide, démontable et durable.
Leur double filetage permet une évacuation efficace des poussières de béton lors de l'installation, facilitant le vissage et garantissant une tenue optimale. Elles conviennent particulièrement aux étais tirant-poussant, coffrages, garde-corps, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Les caractéristiques techniques pour la vis Ø12x100 mm incluent :
- Diamètre nominal : 12 mm
- Longueur : 100 mm
- Profondeur de perçage recommandée (h1) : 70 mm
- Profondeur d’ancrage effective (hef) : 55 mm
- Couple de serrage recommandé : 50 N.m
- Ouverture de clef : 17 mm
- Diamètre de perçage : 12 mm
- Diamètre passage dans la pièce à fixer : 16 mm
- Pas de filetage : 12 mm
- Longueur du chanfrein : 5 mm
Les performances en béton non fissuré à température ambiante (24-40°C) sont :
- Résistance en traction : 476 daN
- Résistance en cisaillement : 1714 daN
La mise en œuvre nécessite de percer un trou à la profondeur recommandée avec une perceuse à percussion, d’éliminer les poussières par brossage ou soufflage à l’air comprimé (à répéter trois fois), puis de visser la vis à travers la pièce à fixer en appliquant le couple de serrage adéquat.
Ces vis sont utilisables une seule fois, car les filets et la pointe carbure s’usent lors de la première pose, ce qui empêche de garantir les performances initiales en cas de réutilisation.
Elles bénéficient d’une homologation technique européenne (ETA n°18/0429) selon l’option 7, attestant de leur conformité et performance dans les matériaux spécifiés.
En résumé, les vis béton BETABOLT SEVEN ATE option 7 en acier zingué Ø12x100 mm assurent une fixation solide, rapide et démontable dans le béton non fissuré, avec des caractéristiques techniques précises et des performances certifiées adaptées à de nombreuses applications dans le bâtiment et l’industrie.
- matériau : acier 20 Mn B4 selon EN10263-4
- protection anticorrosion : galvanisation à froid (zinc)
- diamètre nominal : 12 mm
- longueur : 100 mm
- diamètre de perçage : 12 mm
- diamètre de passage dans les pièces à fixer : 16 mm
- pas de filetage : 12 mm
- longueur de chanfrein : 5 mm
- ouverture de clé recommandée : 17 mm
- couple de serrage recommandé : 50 N.m
- résistance à la traction dans béton C20/25 : 476 daN
- résistance au cisaillement dans béton C20/25 : 1714 daN
- vis facilement démontable
- usage unique (filets et pointe en carbure s’usent lors de la première pose)
- convient pour béton non fissuré
- entraxe minimum recommandé : 70 mm
- distance minimale aux bords : 55 mm
- épaisseur minimale du support : 140 mm
- double filet pour montage rapide et évacuation optimale des poussières
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les avantages techniques des vis béton BETABOLT SEVEN ATE option 7 ?
Ces vis en acier zingué sont conçues pour un montage rapide grâce à leur double filet qui facilite l’évacuation des poussières de béton lors du vissage. Elles sont démontables, ce qui permet une flexibilité pour les fixations temporaires. Leur résistance élevée en traction (jusqu’à 1714 daN) et en cisaillement (jusqu’à 476 daN) garantit une tenue optimale dans le béton non fissuré.
Quelles sont les caractéristiques dimensionnelles et de perçage à respecter pour ces vis ?
Le diamètre nominal est de 12 mm avec une longueur de 100 mm. La profondeur de perçage recommandée est de 70 mm, avec une profondeur d’ancrage effective de 55 mm. Le diamètre de perçage est de 12 mm et le diamètre de passage dans la pièce à fixer est de 16 mm. Le couple de serrage recommandé est de 50 N.m, avec une taille de clé de 17 mm.
Comment assurer une mise en œuvre conforme et efficace des vis béton BETABOLT SEVEN ?
Il est essentiel de percer un trou à percussion à la profondeur recommandée, puis d’éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. Le vissage doit être réalisé avec une visseuse ou boulonneuse à chocs en appliquant le couple de serrage prescrit. Ces vis sont utilisables une seule fois car les filets et pointes carbures s’usent lors de la première pose.
Quels types d’applications sont adaptés à ces vis béton ?
Ces vis conviennent pour la fixation d’étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires bois ou métalliques, chemins de câbles et bandes perforées. Elles sont spécifiquement prévues pour le béton non fissuré.
Quelles normes garantissent la sécurité et la performance de ces vis béton ?
Les vis BETABOLT SEVEN sont approuvées selon l’European Technical Approval (ETA n°18/0429) option 7, garantissant leur conformité et performance dans le béton non fissuré conformément aux exigences des chantiers professionnels.
