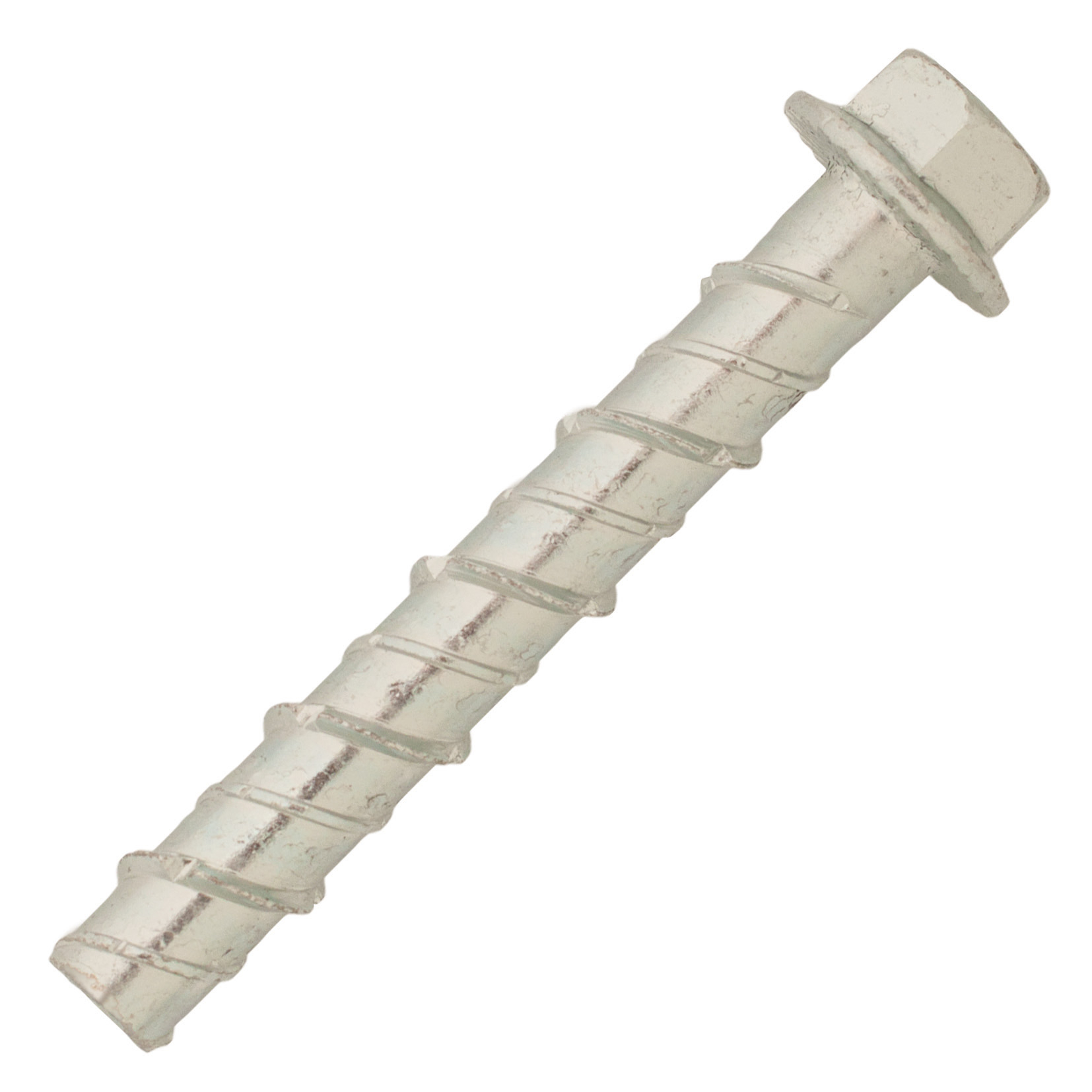

25 vis béton TH - ATE option 7 - acier zingué - Ø12x75mm - SCELL-IT - EX-92054112075
Référence : S344EX92054112075
Découvrez 25 vis béton TH - ATE option 7 - acier zingué - Ø12x75mm - SCELL-IT - EX-92054112075 disponible à l'achat
- Installation rapide et efficace grâce au double filet innovant.
- Évacuation rapide des poussières de béton pour un travail fluide.
- Conception facilitant le démontage, pratique pour vos travaux.
- Assure une tenue optimale dans le béton pour des fixations solides.
- Idéale pour professionnels et bricoleurs en projets de construction.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la vis béton TH BETABOLT SEVEN ATE option 7, une solution robuste et performante conçue pour une installation rapide et efficace dans le béton non fissuré.
Fabriquée en acier 20 Mn B4 conforme à la norme EN10263-4, cette vis bénéficie d’une protection anticorrosion par galvanisation à froid (zinc).
Elle est équipée d’un double filet innovant qui facilite l’évacuation rapide des poussières de béton, assurant ainsi un vissage fluide et sans obstruction.
Sa conception permet un démontage aisé, ce qui la rend idéale pour des fixations temporaires ou modulables.
La vis assure une tenue optimale dans le béton grâce à ses résistances élevées en traction et en cisaillement.
Elle convient parfaitement à des applications variées telles que les étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Pour la mise en œuvre, il est recommandé d’éliminer les poussières du perçage à l’aide d’une brosse métallique ou par soufflage à l’air comprimé, en répétant l’opération trois fois.
Le perçage doit être réalisé à la profondeur recommandée selon le diamètre de la vis, par exemple 70 mm pour la vis Ø12 mm.
Le vissage s’effectue ensuite à l’aide d’une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage précis de 50 N.m pour la vis Ø12 mm.
La vis ne peut être utilisée qu’une seule fois, car les filets et la pointe carbure s’usent lors de la première installation.
Les dimensions et caractéristiques techniques de la vis Ø12x75 mm sont les suivantes :
- Diamètre nominal : 12 mm
- Longueur : 75 mm
- Profondeur de perçage recommandée : 70 mm
- Profondeur d’ancrage effective : 55 mm
- Couple de serrage recommandé : 50 N.m
- Ouverture de clé : 17 mm
Les performances en béton non fissuré sont élevées avec une résistance en traction de 476 daN et en cisaillement de 1714 daN pour cette vis.
Cette vis béton est conforme à l’European Technical Approval (ETA n°18/0429, option 7), garantissant sa fiabilité et sa conformité aux normes européennes.
En résumé, la vis béton TH BETABOLT SEVEN ATE option 7 en acier zingué offre une solution performante, facile à poser et démontable.
Elle s’adresse aux professionnels et bricoleurs souhaitant réaliser des fixations solides et durables dans le béton non fissuré.
Elle combine rapidité d’installation, résistance mécanique élevée et praticité d’usage.
Cette vis se distingue par son double filet innovant qui facilite l’évacuation rapide des poussières de béton, assurant ainsi une installation fluide. Elle est également démontable, ce qui la rend particulièrement adaptée aux fixations temporaires.
Les applications typiques incluent les étais tirant-poussant, coffrages, garde-corps définitifs ou provisoires, équipements industriels, structures secondaires en bois ou métal (lisses, sabots), ainsi que les chemins de câbles et bandes perforées.
La pose s’effectue à l’aide d’une visseuse ou boulonneuse à chocs, avec un couple de serrage recommandé de 50 N.m pour le diamètre 12 mm. Le perçage s’effectue avec une perceuse à percussion à une profondeur de 70 mm, correspondant à la profondeur d’ancrage effective de 55 mm. Le diamètre de perçage est de 12 mm, et le diamètre de passage dans la pièce à fixer est de 16 mm.
Les dimensions techniques clés sont :
- Diamètre nominal : 12 mm
- Longueur : 75 mm
- Épaisseur maximale de la pièce à fixer : 20 mm
- Profondeur de perçage (h1) : 70 mm
- Profondeur d’ancrage (hef) : 55 mm
- Pas de filetage : 12 mm
- Longueur de chanfrein : 5 mm
- Ouverture de clef : 17 mm
En termes de performances, cette vis assure une résistance en traction de 476 daN et en cisaillement de 1 714 daN dans du béton C20/25 non fissuré, à une température comprise entre 24°C et 40°C.
Pour la mise en œuvre, il est recommandé d’éliminer les poussières de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis béton BETABOLT SEVEN est conçue pour une utilisation unique, car les filets et la pointe en carbure s’usent lors de la première pose, ce qui compromettrait les performances en cas de réutilisation.
Cette vis bénéficie de l’agrément technique européen ETA n°18/0429, option 7, garantissant sa conformité et ses performances dans les matériaux spécifiés.
En résumé, ce produit offre une solution robuste, rapide à poser, démontable et adaptée à diverses applications industrielles et de construction dans le béton non fissuré, avec des garanties techniques certifiées.
- matière : acier 20 Mn B4 selon EN10263-4
- protection anticorrosion : galvanisation à froid (zinc)
- diamètre nominal : 12 mm
- longueur : 75 mm
- profondeur de perçage recommandée : 70 mm
- profondeur d’ancrage effective : 55 mm
- couple de serrage recommandé : 50 N.m
- ouverture de clé : 17 mm
- résistance en traction dans béton non fissuré : 476 daN
- résistance en cisaillement dans béton non fissuré : 1714 daN
- pose rapide grâce au double filet facilitant l’évacuation des poussières de béton
- démontable, adaptée aux fixations temporaires
- conforme à l’European Technical Approval ETA n°18/0429 option 7
- référence fournisseur : EX-92054112075
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec la vis béton TH - ATE option 7 ?
Cette vis est conçue pour une fixation dans du béton non fissuré, conformément à l’approbation technique européenne ETA n°18/0429 option 7. Elle assure une tenue mécanique optimale en traction et cisaillement dans ce type de support.
Comment s’effectue la mise en œuvre de cette vis béton ?
Il est nécessaire de percer un trou à la profondeur recommandée avec une perceuse à percussion, puis d’éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis se visse ensuite à l’aide d’une visseuse ou boulonneuse à chocs en appliquant le couple de serrage recommandé, spécifique au diamètre de la vis.
Quelles sont les performances mécaniques de la vis béton TH - ATE option 7 ?
Pour la version Ø12x75 mm, la résistance en traction est de 476 daN et la résistance en cisaillement de 1714 daN dans du béton C20/25 non fissuré à une température entre 24 et 40°C, garantissant une fixation solide et durable.
La vis béton est-elle réutilisable après une première pose ?
Non, la vis est utilisable une seule fois. Le filetage et la pointe carbure s’usent lors de la première pose, ce qui ne permet pas de retrouver les performances initiales en cas de réutilisation.
Quels sont les avantages techniques spécifiques de cette vis béton ?
Elle dispose d’un double filet innovant qui permet une évacuation rapide des poussières de béton, facilitant ainsi le vissage. Sa conception permet également un démontage aisé, ce qui la rend adaptée aux fixations temporaires sans compromettre la tenue mécanique.
