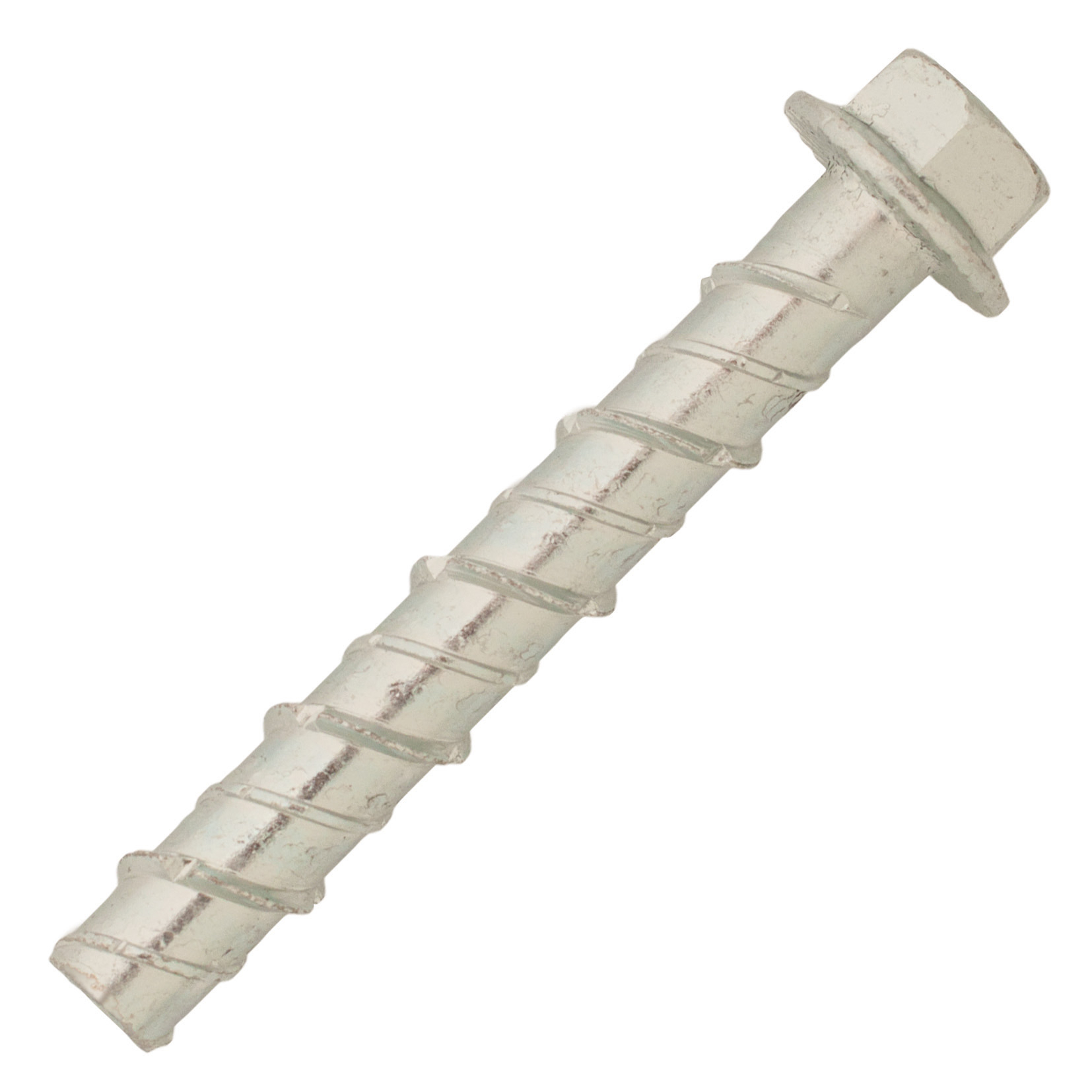

25 vis béton TH - ATE option 7 - acier zingué - Ø8x100mm - SCELL-IT - EX-92054108100
Référence : S344EX92054108100
Découvrez 25 vis béton TH - ATE option 7 - acier zingué - Ø8x100mm - SCELL-IT - EX-92054108100 disponible à l'achat
- Vis béton pour des fixations fiables et durables
- Double filet pour une installation simplifiée
- Évacuation rapide des poussières de béton
- Facilement démontables pour plus de praticité
- Acier zingué pour robustesse et durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez la solution de fixation efficace avec les vis béton BETABOLT SEVEN ATE option 7, spécialement conçues pour garantir des fixations fiables et durables dans le béton non fissuré.
Ces vis sont fabriquées en acier 20 Mn B4 selon la norme EN10263-4, avec une protection anticorrosion par galvanisation à froid (zinc).
Elles disposent d’un double filet qui facilite l’installation et permet une évacuation rapide des poussières de béton, améliorant ainsi le confort et la rapidité de pose sur chantier.
La pose s’effectue facilement et rapidement à l’aide d’une visseuse ou boulonneuse à chocs, en appliquant un couple de serrage recommandé adapté au diamètre de la vis.
Ces vis sont démontables, ce qui les rend idéales pour des fixations temporaires ou nécessitant des interventions ultérieures.
Les vis BETABOLT SEVEN assurent une tenue optimale grâce à leur résistance importante en traction et en cisaillement, comme le confirment les valeurs de charges de service calculées pour du béton C20/25 à température ambiante (24°C à 40°C).
Par exemple, pour un diamètre de 8 mm, la résistance en traction est de 198 daN et en cisaillement de 571 daN.
Les dimensions disponibles pour ce modèle Ø8x100 mm permettent de fixer des pièces jusqu’à 60 mm d’épaisseur, avec une profondeur de perçage recommandée de 50 mm et une profondeur d’ancrage efficace de 40 mm.
Le diamètre de perçage est de 8 mm et le diamètre du passage dans la pièce à fixer est de 12 mm.
Le couple de serrage conseillé est de 30 N.m, avec une ouverture de clé de 12 mm.
Ces vis sont compatibles avec des applications variées telles que les étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Pour la mise en œuvre, il est recommandé d’éliminer les poussières de perçage à l’aide d’une brosse métallique ou par soufflage à l’air comprimé, en répétant cette opération trois fois.
Le perçage doit être réalisé avec une perceuse à percussion à la profondeur recommandée.
La vis béton doit être vissée à travers la pièce à fixer, en appliquant le couple de serrage adéquat.
Il est important de noter que ces vis sont conçues pour une seule utilisation, car le filetage et la pointe en carbure s’usent lors de la première pose, ce qui réduit leurs performances en cas de réutilisation.
Certifiées selon l’European Technical Approval (ETA n°18/0429) option 7, ces vis garantissent une qualité et une conformité aux normes européennes.
En résumé, les vis béton BETABOLT SEVEN ATE option 7 en acier zingué Ø8x100 mm allient robustesse, durabilité, facilité d’installation et démontabilité, offrant une solution polyvalente et performante pour tous vos travaux de fixation dans le béton non fissuré.
Ces vis se distinguent par leur double filet qui facilite l'installation tout en assurant une évacuation rapide des poussières de béton, simplifiant ainsi le travail sur chantier. Elles sont démontables, ce qui les rend particulièrement adaptées aux fixations temporaires ou nécessitant des interventions ultérieures.
La pose s’effectue par perçage d’un trou à la profondeur recommandée (h1), suivi d’un nettoyage rigoureux du trou (brossage ou soufflage répété trois fois), puis vissage à l’aide d’une visseuse ou boulonneuse à chocs en appliquant le couple de serrage recommandé (Tinst). Chaque vis ne peut être utilisée qu’une seule fois, car les filets et la pointe en carbure s’usent lors de la première mise en œuvre.
Les vis BETABOLT SEVEN présentent des résistances mécaniques importantes en traction et cisaillement, adaptées aux charges de service dans du béton C20/25 à des températures comprises entre 24°C et 40°C. Par exemple, pour un diamètre de 8 mm, la résistance en traction est de 198 daN et en cisaillement de 571 daN.
Elles sont disponibles en différents diamètres (Ø6, Ø8, Ø10, Ø12 mm) et longueurs (de 50 à 150 mm), avec des caractéristiques techniques précises telles que :
- Diamètre de perçage correspondant au diamètre nominal de la vis.
- Couple de serrage recommandé variant de 10 N.m à 50 N.m selon le diamètre.
- Ouverture de clé adaptée (de 10 à 17 mm).
- Pas de filetage de 8 à 12 mm selon le diamètre.
- Longueur de chanfrein de 5 mm.
Ces vis sont particulièrement adaptées à des applications variées telles que la fixation d’étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Les conditions d’utilisation recommandent un espacement minimum entre vis et une distance minimale aux bords, ainsi qu’une épaisseur minimale du support, garantissant une performance optimale et une sécurité conforme aux normes européennes (European Technical Approval ETA n°18/0429).
En résumé, les vis béton BETABOLT SEVEN ATE option 7 offrent une fixation fiable, rapide et démontable, alliant robustesse, facilité de mise en œuvre et conformité aux exigences techniques et normatives pour les travaux de construction dans le béton non fissuré.
- matière : acier 20 Mn B4 selon EN10263-4
- protection anticorrosion : galvanisation à froid (zinc)
- diamètre nominal : 8 mm
- longueur : 100 mm
- épaisseur maximale de la pièce à fixer : 60 mm
- profondeur de perçage recommandée (h1) : 50 mm
- profondeur d’ancrage efficace (hef) : 40 mm
- diamètre de perçage : 8 mm
- diamètre de passage dans la pièce à fixer : 12 mm
- couple de serrage recommandé : 30 N.m
- ouverture de clé : 12 mm
- pas de filetage : 10 mm
- longueur chanfrein : 5 mm
- résistance en traction dans béton C20/25 à 24-40°C : 198 daN
- résistance en cisaillement dans béton C20/25 à 24-40°C : 571 daN
- vis démontables
- certification : European Technical Approval ETA n°18/0429 option 7
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales des vis béton Ø8x100 mm ?
Ces vis sont fabriquées en acier 20 Mn B4 conforme à la norme EN10263-4, avec une protection anticorrosion par galvanisation à froid (zinc). Leur double filet carbure facilite l’installation et l’évacuation rapide des poussières de béton. Le couple de serrage recommandé est de 30 N.m, avec une profondeur de perçage de 50 mm et une profondeur d’ancrage effective de 40 mm.
Comment garantir une fixation optimale lors de la mise en œuvre ?
Il est nécessaire de percer un trou à la profondeur recommandée avec une perceuse à percussion, puis d’éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, répété trois fois. La vis doit être vissée à travers la pièce à fixer, idéalement avec une visseuse ou boulonneuse à chocs, en respectant le couple de serrage préconisé.
Dans quels contextes professionnels ces vis sont-elles particulièrement adaptées ?
Ces vis conviennent aux fixations temporaires ou définitives dans le béton non fissuré, comme les étais tirant-poussant, coffrages, garde-corps, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Quelles sont les limites d’utilisation des vis béton BETABOLT SEVEN ?
Les vis sont utilisables une seule fois car les filets et pointes carbures s’usent lors de la première pose, ce qui empêche une réutilisation avec les mêmes performances. De plus, elles sont conçues pour un béton non fissuré et nécessitent des distances minimales aux bords (50 mm), un entraxe minimum de 50 mm et une épaisseur minimale du support de 120 mm.
Quelles performances de résistance offrent ces vis dans le béton ?
Pour le modèle Ø8, la résistance en traction est de 198 daN et en cisaillement de 571 daN, assurant une tenue fiable dans le béton non fissuré selon les charges calculées avec coefficients de sécurité conformes à l’ETA option 7 (ETA n°18/0429).
