250 écrous étoilé à acier à tête plate à M8x30,5mm - SCELL-IT - UCD08070-BC
Référence : S344UCD08070BC
Découvrez 250 écrous étoilé à acier à tête plate à M8x30,5mm - SCELL-IT - UCD08070-BC disponible à l'achat
- Grande polyvalence pour diverses épaisseurs jusqu'à 7.1 mm.
- Excellente résistance à l'arrachement sur parois fines.
- Surface d'appui large pour améliorer la tenue et réduire les contraintes.
- Idéal pour les supports fragiles comme plastiques et tôles souples.
- Multiserrage permettant un sertissage optimal pour chaque usage.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

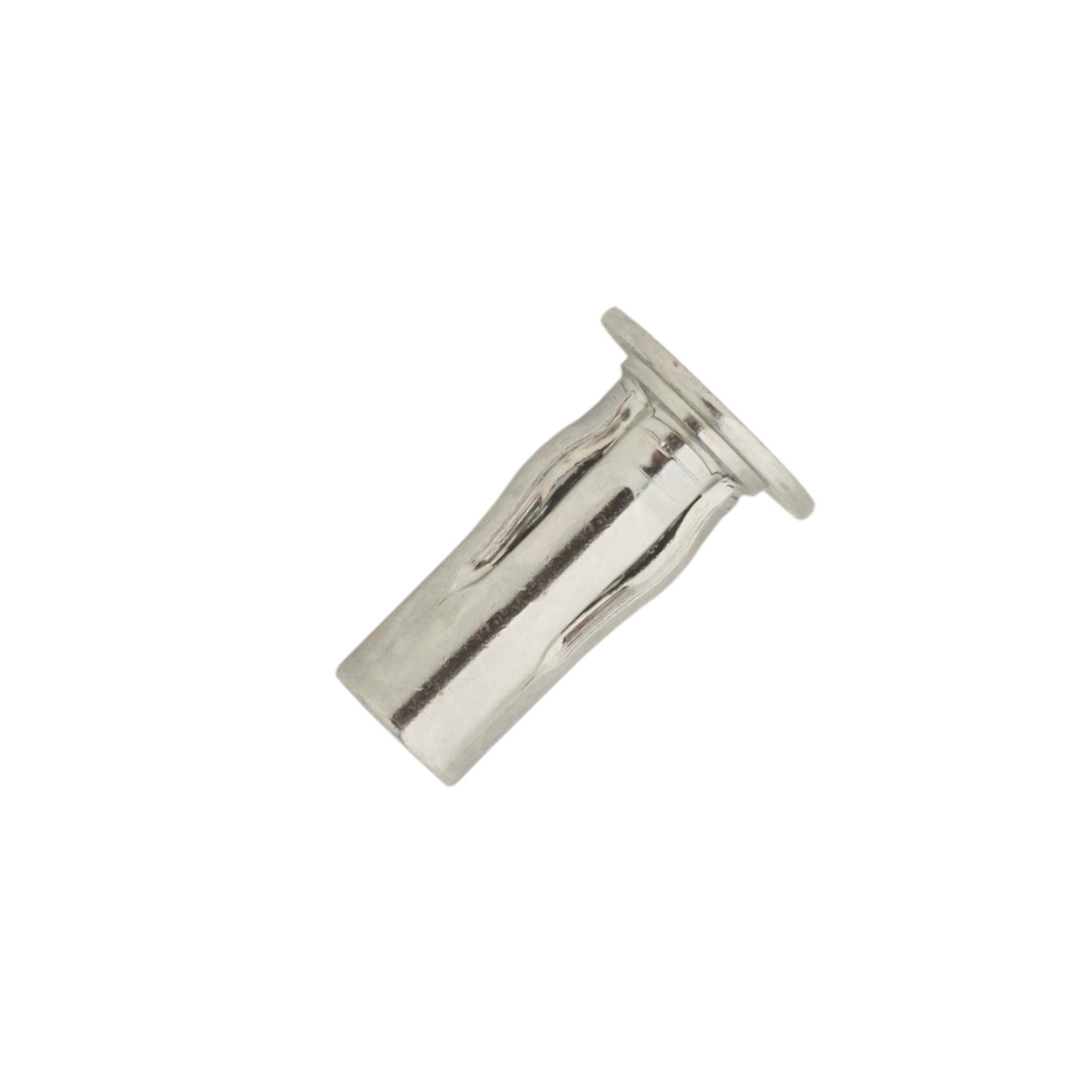

Les 250 écrous étoilés à acier à tête plate M8x30,5 mm de la gamme SCELL-IT sont des écrous à sertir multiserrage, offrant une large plage de sertissage adaptée à des épaisseurs variables jusqu’à 7,1 mm.
Ils sont fabriqués en acier zingué blanc avec un revêtement supérieur à 8 μm, garantissant une excellente résistance mécanique.
La tête plate et le fût fendu, qui forme quatre pétales lors du sertissage, créent une large surface d’appui à l’arrière de la pièce support.
Cette conception améliore la tenue de l’écrou, remplace avantageusement une rondelle d’appui et réduit les contraintes appliquées sur le support.
Ces écrous sont particulièrement adaptés aux supports fragiles et souples, tels que les plastiques fragiles ou fissurables ainsi que les tôles souples.
Ils conviennent parfaitement pour des applications comme l’habillage de parois, la fixation de pièces plastiques et de pièces de renfort.
Le montage s’effectue en perçant soigneusement le support au diamètre recommandé, compris entre 11,11 et 11,50 mm.
Il est essentiel que l’épaisseur du support soit compatible avec la plage de serrage de 0,5 à 7,1 mm.
L’écrou doit être inséré jusqu’à ce que la collerette soit en butée contre la surface du support.
Le sertissage se réalise ensuite avec un outil adapté, en utilisant une longueur de mandrin correspondant à la longueur totale de l’écrou, soit 30,5 mm, pour que tous les filets soient vissés sur le mandrin.
Les caractéristiques techniques précises sont une longueur totale de 30,5 mm, un diamètre de tête de 19 mm, un diamètre du corps de 11,1 mm et une épaisseur recommandée du support de 1,57 mm.
Le couple de serrage recommandé est de 21 Nm.
La résistance mécanique est élevée avec un cisaillement jusqu’à 4 000 N et une traction jusqu’à 26 000 N.
Pour faciliter la mise en œuvre, des produits complémentaires sont disponibles, notamment une pince manuelle N200 et une sertisseuse sur batterie ELEMENT-SPLIT, livrée avec des tirants adaptés aux écrous M5, M6 et M8.
Cette solution assure un montage fiable et robuste tout en protégeant les supports fragiles grâce à sa large surface d’appui et à sa résistance mécanique élevée.
Ce modèle offre une grande plage de sertissage (de 0,5 à 7,1 mm), permettant son montage sur des supports aux épaisseurs variables, jusqu’à 7,1 mm. Sa conception à fût fendu forme quatre pétales lors du sertissage, ce qui crée une large surface d’appui à l’arrière de la pièce support. Cette large surface améliore la tenue mécanique, remplace efficacement une rondelle d’appui et réduit les contraintes appliquées sur le support.
L’écrou est particulièrement adapté aux supports fragiles et souples, tels que les plastiques fragiles ou fissurables ainsi que les tôles souples. Ses performances mécaniques comprennent une résistance à l’arrachement importante sur des parois de faible épaisseur.
Les applications principales concernent l’habillage de parois, les pièces plastiques et les pièces de renfort.
Les données de montage recommandent de percer soigneusement le support au diamètre indiqué (entre 11,11 et 11,50 mm), de vérifier que l’épaisseur du support est bien comprise dans la plage de serrage, puis d’insérer l’écrou jusqu’à ce que la collerette soit en butée contre la surface. Le sertissage s’effectue à l’aide d’un outil adapté, en utilisant une longueur de mandrin correspondant à la longueur de l’écrou pour que tous les filets soient vissés sur le mandrin.
Les caractéristiques dimensionnelles sont les suivantes :
- Filetage : M8
- Longueur totale (L) : 30,5 mm
- Plage de sertissage (G) : 0,5 à 7,1 mm
- Épaisseur du corps (e) : 1,57 mm
- Hauteur de tête (K) : 19 mm
- Diamètre de perçage (D) : 11,1 mm
Les performances mécaniques recommandées sont :
- Couple de serrage : 21 Nm
- Résistance au cisaillement : 4 000 N
- Résistance à la traction : 26 000 N
Des produits complémentaires sont disponibles pour le sertissage, notamment une pince manuelle N200, des tirants longues pour pince à levier N200, ainsi qu’une sertisseuse sur batterie ELEMENT-SPLIT livrée avec trois tirants M5, M6 et M8 adaptés à cet écrou.
Ces écrous sont adaptés à des applications nécessitant une fixation solide sur des supports fragiles ou souples, offrant une excellente résistance mécanique tout en limitant les contraintes sur les matériaux sensibles.
- matière : acier zingué blanc > 8 μm - tête plate
- longueur totale : 30,5 mm
- plage de sertissage : 0,5 - 7,1 mm
- épaisseur recommandée du support : 1,57 mm
- diamètre de tête : 19 mm
- diamètre du corps : 11,1 mm
- couple de serrage recommandé : 21 Nm
- résistance au cisaillement : 4 000 N
- résistance à la traction : 26 000 N
- perçage recommandé : diamètre entre 11,11 et 11,50 mm
- multiserrage : grande plage de sertissage adaptée à des épaisseurs variables
- large surface d’appui à l’arrière de la pièce support pour améliorer la tenue et réduire les contraintes
- adapté aux supports fragiles et souples : plastiques fragiles ou fissurables, tôles souples
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle plage d’épaisseur peut-on fixer avec cet écrou étoilé multiserrage ?
La plage de sertissage de l’écrou M8 UCD08070-BC va de 0,5 mm à 7,1 mm, ce qui permet une fixation sur des supports de différentes épaisseurs, y compris des épaisseurs variables jusqu’à 7,1 mm.
Comment cet écrou assure-t-il une bonne tenue sur des supports fragiles ou souples ?
Le fût de l’écrou se fend en 4 pétales lors du sertissage, créant une large surface d’appui à l’arrière du support. Cette surface remplace une rondelle d’appui, améliore la tenue et réduit les contraintes appliquées sur des supports fragiles comme les plastiques fissurables ou les tôles souples.
Quelles sont les caractéristiques mécaniques de résistance de cet écrou ?
L’écrou M8 offre une résistance au cisaillement de 4 000 N et une résistance à la traction de 26 000 N, garantissant une fixation fiable même sur des parois fines.
Quels sont les prérequis et étapes pour une mise en œuvre correcte ?
Il faut percer le support au diamètre recommandé (11,11 à 11,50 mm), vérifier que l’épaisseur du support est comprise dans la plage de sertissage, insérer l’écrou jusqu’à ce que la collerette soit en butée, puis sertir avec un outil adapté en utilisant un mandrin dont la longueur correspond à celle de l’écrou.
Quels outils sont compatibles pour le sertissage de cet écrou ?
Le sertissage peut être réalisé avec une pince manuelle N200, une sertisseuse sur batterie ELEMENT-SPLIT livrée avec tirants M5, M6 et M8, ou des tirants grandes longueurs spécifiques pour pince à levier N200.
