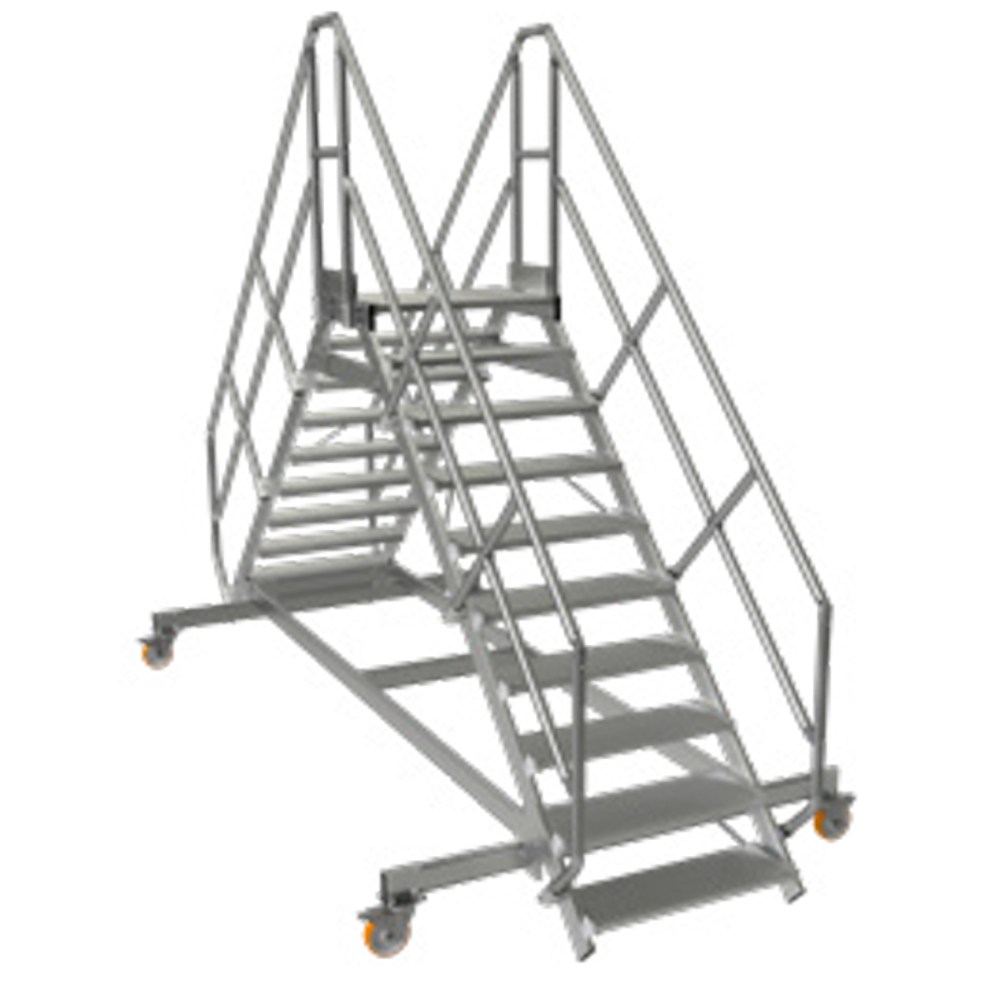

2E MAIN COURANT PASSER.11M 60D - TUBESCA COMABI - 05908911

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Marches résistantes à la torsion, boulonnées dans les rainures des limons. Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45° ou 780 mm pour 60°. Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm (sauf pour l’escalier avec plate-forme, limité à 1000 mm). Le produit comprend 2 mains courantes en série. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.

La plate-forme est équipée d’un garde-corps sur 2 côtés, avec une hauteur de 1100 mm incluant sous-lisses et plinthes. Deux traverses avec roues pivotantes munies de freins assurent la mobilité. Le diamètre des roues est adapté à la hauteur du produit : Ø 125 mm et Ø 150 mm. Une barre de renfort est positionnée sous la plate-forme. En option, un système roulant débrayable est disponible sur demande.

Le produit est livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports). Une notice de montage est fournie. Des portillons en option permettent d’obtenir une plate-forme de travail sécurisée avec protection sur les 4 côtés.

Caractéristiques techniques et normes :

- Matériau : aluminium, adaptable aux environnements industriels.
- Normes : conforme aux normes EN ISO 14122 et EN 1090 (application uniquement en milieu industriel).
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
- Largeur standard des marches : 600, 800 ou 1000 mm.
- Charge admissible : 150 kg par marche, charge répartie 200 kg/m².
- Pour une inclinaison de 45°, hauteur maximale par volée : 4000 mm, profondeur de marche : 225 mm.
- Pour une inclinaison de 60°, hauteur maximale par volée : 3000 mm, profondeur de marche : 175 mm.
- Recommandation d’utilisation d’escaliers à 45° pour des raisons de sécurité. L’inclinaison à 60° est tolérée en espace réduit, avec descente face à l’escalier.
- Les marches et plate-forme sont recommandées avec un revêtement en caillebotis pour une utilisation extérieure.

Fonctionnement et usages :

- Escalier modulaire avec plate-forme mobile, destiné à la maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Fixation de l’escalier par des équerres à chaque extrémité.
- Mobilité assurée par roues pivotantes avec frein, adaptées à la hauteur.
- Main courante livrée en série, montée au choix à droite ou à gauche.
- Pour inclinaison à 45°, sous-lisse « protège genou » intégrée.
- Portillon(s) en option pour sécuriser la plate-forme.

Dimensions et poids :

- Longueur standard de la plate-forme : 600 mm.
- Extensions possibles de 50 mm jusqu’à 3000 mm (sauf escalier avec plate-forme limité à 1000 mm).
- Hauteur des garde-corps : 1100 mm.
- Diamètre roues : Ø 125 mm et Ø 150 mm.
- Largeur des marches : 600, 800 ou 1000 mm.

Avantages produit :

- Modulaire, adaptable à diverses hauteurs et largeurs.
- Répond aux normes de sécurité industrielles.
- Livré en sous-ensembles pour faciliter le montage.
- Options de sécurité et confort (portillons, système roulant débrayable).
- Mobilité facilitée avec roues pivotantes freinées adaptées.

Conditionnement, stockage et conservation :

- Produit livré pré-monté en sous-ensembles.
- Notice de montage fournie pour une installation sécurisée.
- Préconisations d’utilisation en milieu industriel avec respect des normes.

Informations complémentaires :

- Pour des hauteurs de plate-forme supérieures à 500 mm, garde-corps obligatoire.
- Charge maximale admissible : 200 kg/m² répartis.
- Recommandé pour des applications nécessitant un accès sécurisé et modulable en milieu industriel.

Cette solution permet un accès sécurisé et modulable pour les opérations de maintenance et travail en hauteur, avec un confort et une sécurité conformes aux normes en vigueur.
