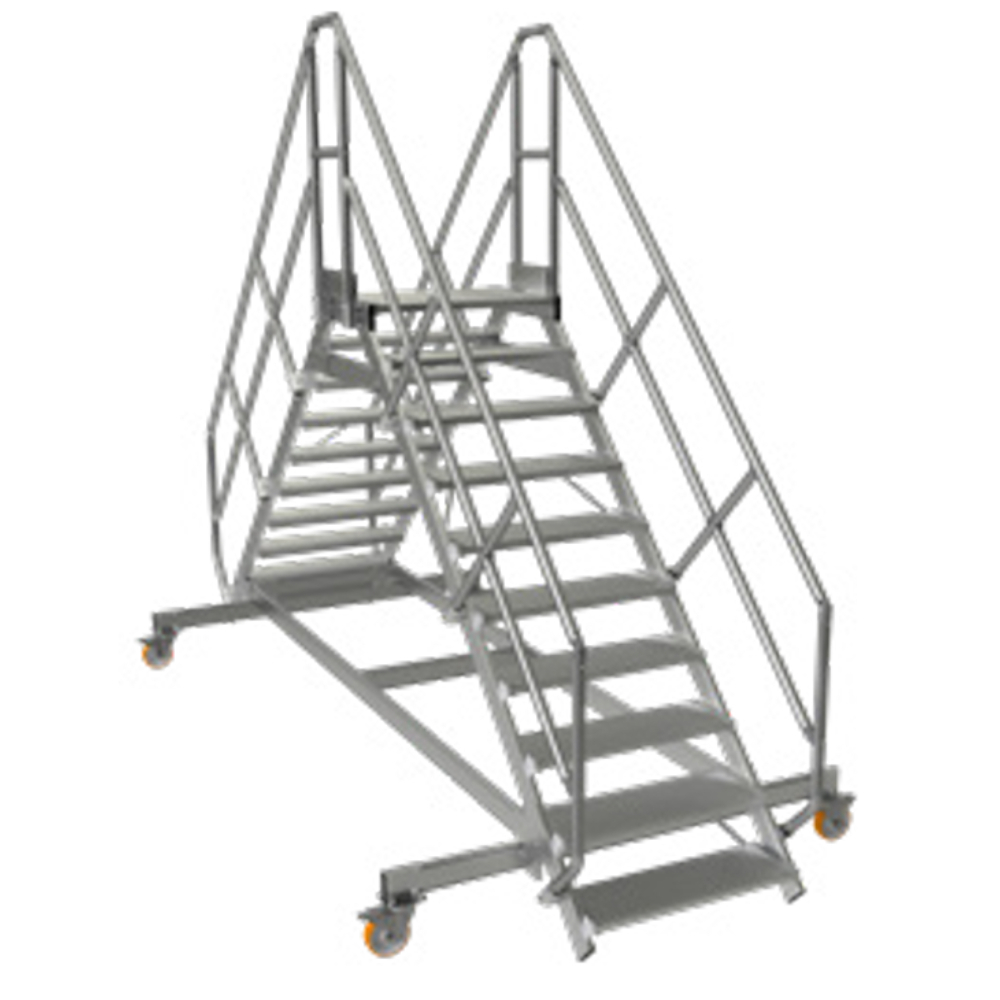

2E MAIN COURANTE PASSER.3M 60D - TUBESCA COMABI - 05908903

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Marches résistantes à la torsion, boulonnées dans les rainures des limons. Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45° ou 780 mm pour 60°. Extensions possibles de 50 mm jusqu’à 3000 mm. Le produit est équipé de 2 mains courantes en série. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée. La plate-forme dispose d’un garde-corps sur 2 côtés, d’une hauteur de 1100 mm avec sous-lisses et plinthes. Deux traverses sont munies de roues pivotantes avec frein, adaptées en diamètre (Ø 125 mm et Ø 150 mm) et positionnement à la hauteur du produit. Une barre de renfort est placée sous la plate-forme. En option, un système roulant débrayable peut être ajouté (sur demande). Le produit est livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports, etc.). Une notice de montage est fournie. Des portillons sont également disponibles en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.

Usage et applications : produit destiné à un usage industriel, conforme aux normes EN ISO 14122 et EN 1090. Convient notamment à la maintenance industrielle, aéronautique, BTP, agroalimentaire, logistique, transport, entretien de mobilier urbain et de voirie.

Fonctionnement et caractéristiques techniques :
- Escalier fixé par équerres à chaque extrémité.
- Marches résistantes à la torsion, montées sur cadre.
- Inclinaison possible à 45° ou 60°, avec une hauteur maximale par volée de 4000 mm à 45° et 3000 mm à 60°.
- Pour l’inclinaison à 45°, descente de face recommandée, avec sous-lisse protège genou intégrée.
- Pour l’inclinaison à 60°, utilisation tolérée en espace réduit, descente face à l’escalier.
- Largeur des marches standard : 600 mm, 800 mm ou 1000 mm.
- Charge admissible des marches : 150 kg.
- Charge admissible répartie : 200 kg/m².

Dimensions et poids :
- Longueur standard de la plate-forme : 775 mm (45°) ou 780 mm (60°).
- Extensions possibles de 50 mm jusqu’à 3000 mm.
- Hauteur garde-corps : 1100 mm.
- Diamètre roues : Ø 125 mm et Ø 150 mm.
- Distance entre poteaux : 1500 mm maximum.
- Hauteur de plinthe minimum : 100 mm.
- Distance entre lisses minimum : 500 mm.

Matériaux et composition : aluminium adaptable aux environnements industriels, marches en caillebotis aluminium ou acier galvanisé selon usage.

Normes et certifications : conforme aux normes EN ISO 14122 et EN 1090. Usage exclusivement en milieu industriel.

Conditions d’utilisation et recommandations :
- Utilisation recommandée avec revêtement caillebotis pour l’extérieur.
- Pour des raisons de sécurité, privilégier l’inclinaison à 45°.
- Escalier à 60° toléré uniquement en espace restreint avec descente face à l’escalier.
- Produit livré en sous-ensembles pour faciliter le montage.

Avantages produit :
- Modularité avec possibilité d’extensions importantes.
- Sécurité renforcée grâce aux mains courantes, sous-lisses protège genou et garde-corps.
- Mobilité avec roues pivotantes équipées de freins adaptés à la hauteur.
- Produit robuste et conforme aux normes industrielles.
- Livraison en pré-montage partiel avec notice complète.

Conditionnement, stockage, conservation :
- Produit livré en sous-ensembles.
- Notice de montage fournie.
- Options disponibles (portillon, système roulant débrayable).

Autres informations utiles :
- Les roues sont adaptées en diamètre et positionnement selon la hauteur du produit.
- Produit garanti 5 ans.
- Charge maximale de 200 kg/m².
- Compatible avec des extensions modulaires jusqu’à 3000 mm (voir catalogue page 147).

Cette synthèse est basée sur la fiche produit et les informations techniques extraites du catalogue Tubesca-Comabi solutions modulaires (pages 1, 4, 6 et 12).
