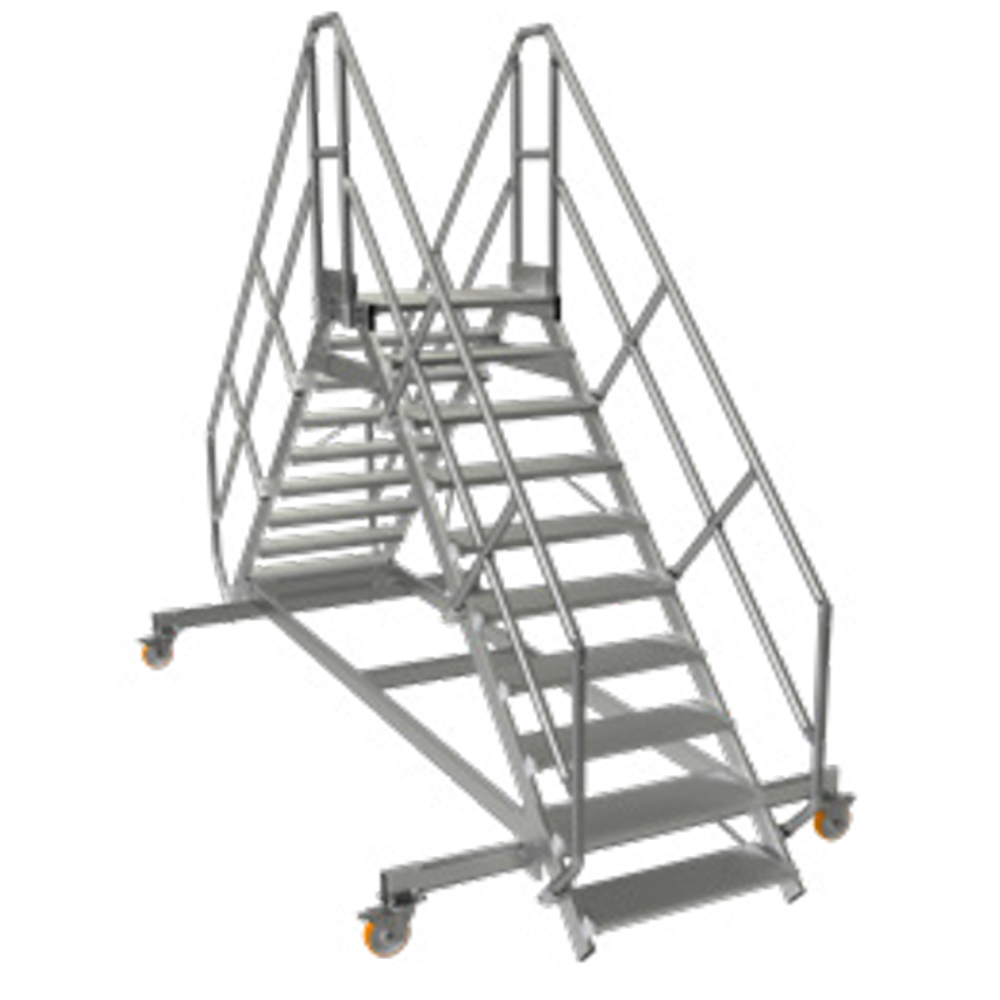

2E MAIN COURANTE PASSER.5M-45D - TUBESCA COMABI - 05907905

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour une inclinaison à 45°, possibilité d’extensions de 50 mm jusqu’à 3000 mm.
Le produit comprend 2 mains courantes en série. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
Plate-forme équipée d’un garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
Deux traverses avec roues pivotantes munies de freins : roues de diamètre Ø 125 mm et Ø 150 mm, adaptées à la hauteur du produit.
Barre de renfort sous la plate-forme.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports). Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.

Applications industrielles recommandées : maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie.

Normes et certifications : conforme aux normes EN ISO 14122 et EN 1090, applicable uniquement en milieu industriel.

Caractéristiques techniques :
- Hauteur des garde-corps : 1100 mm
- Distance entre lisses : minimum 500 mm
- Hauteur de plinthe : minimum 100 mm
- Distance entre poteaux : maximum 1500 mm
- Largeur standard des marches : 600 mm, 800 mm ou 1000 mm
- Charge admissible des marches : 150 kg
- Charge admissible répartie : 200 kg/m²
- Inclinaison recommandée : 45° pour confort et sécurité, possibilité 60° dans espaces réduits (descente face à l’escalier)
- Profondeur des marches : 225 mm à 45°, 175 mm à 60°
- Longueur standard de la plate-forme : 600 mm avec possibilité d’extension jusqu’à 3000 mm (sauf escalier avec plate-forme limité à 1000 mm)

Fonctionnement :
Escalier fixé par équerres à chaque extrémité, marches boulonnées, main courante montée à droite ou à gauche selon choix. Pour inclinaison 45°, sous-lisse protège genou intégrée.

Avantages produit :
- Modularité avec extensions possibles pour s’adapter à diverses configurations
- Sécurité renforcée grâce aux garde-corps, sous-lisses, plinthes et portillons en option
- Mobilité facilitée par roues pivotantes avec freins, adaptées à la hauteur
- Livraison en sous-ensembles pour un montage rapide et simplifié sur site

Conditionnement, stockage, conservation :
Produit livré en sous-ensembles avec notice de montage fournie. Stockage à l’abri des intempéries recommandé pour préserver les matériaux en aluminium.

Matériaux et composition :
Principalement en aluminium, avec marches résistantes à la torsion, caillebotis en aluminium ou acier selon modèle.

Compatibilités :
Produit conforme aux normes industrielles, compatible avec diverses configurations modulaires Tubesca-Comabi.

Recommandations d’utilisation :
Utilisation en milieu industriel exclusivement. Pour utilisation extérieure, il est conseillé d’avoir un revêtement en caillebotis pour marches et plate-forme afin d’assurer une meilleure adhérence.

Autres informations utiles :
- Possibilité d’option système roulant débrayable (sur demande)
- Portillon(s) en option pour sécuriser l’accès à la plate-forme
- Produit garanti 5 ans
- Conception modulaire pour faciliter adaptation et évolutivité

Cette synthèse intègre les données issues de la fiche produit ainsi que du catalogue Tubesca-Comabi édition janvier 2023, notamment les pages 142 à 147 qui détaillent les solutions modulaires avec escaliers, plates-formes mobiles et passerelles, leurs dimensions, charges, options et normes applicables.
