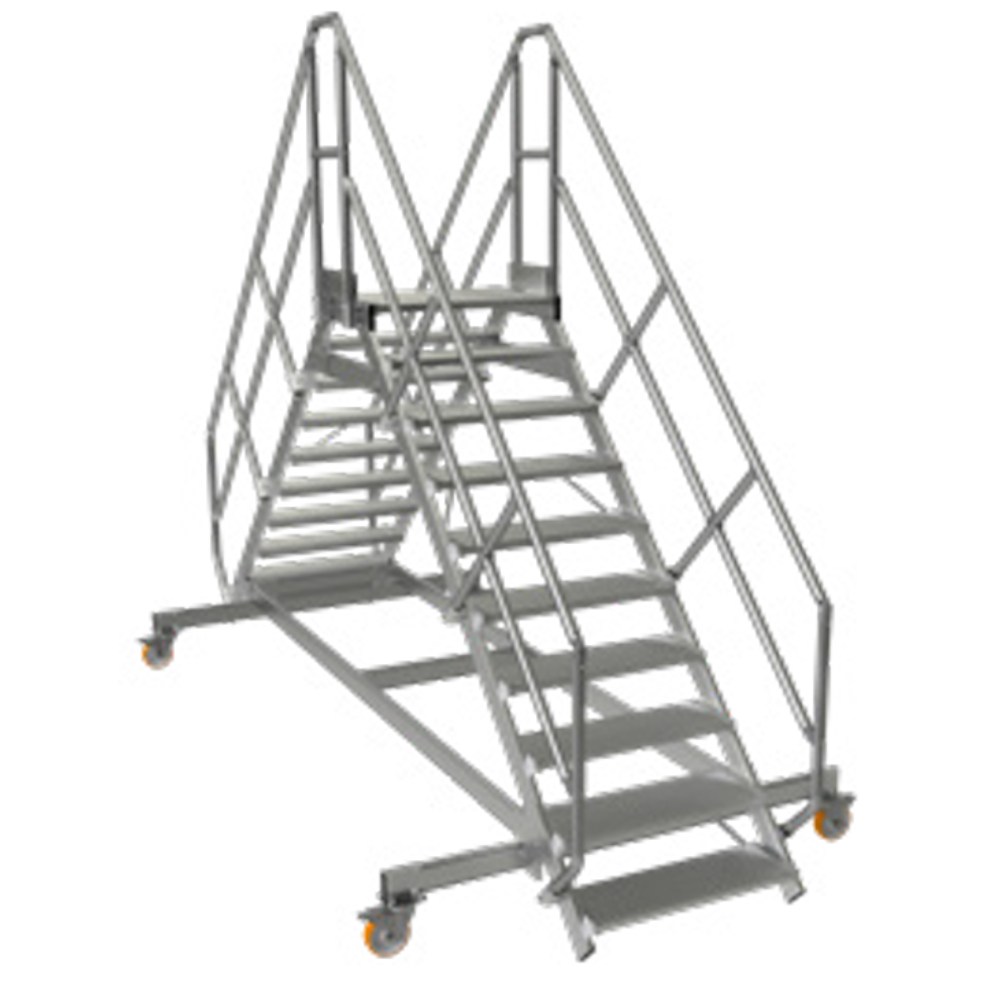

2E MAIN COURANTE PASSER.5M 60D - TUBESCA COMABI - 05908905
Référence : T02505908905
Découvrez 2E MAIN COURANTE PASSER.5M 60D - TUBESCA COMABI - 05908905 disponible à l'achat
- Marches résistantes à la torsion, boulonnées dans les limons.
- Longueur de plate-forme adaptable pour inclinaison à 45° ou 60°.
- Comprend 2 mains courantes et une sous-lisse intégrée.
- Garde-corps sécurisant de 1100 mm de hauteur sur 2 côtés.
- Produit livré pré-monté avec notice de montage fournie.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description et caractéristiques principales :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45°, 780 mm pour 60°.
- Possibilité d’extensions modulables de 50 mm jusqu’à 3000 mm.
- Deux mains courantes en série.
- Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
- Plate-forme équipée d’un garde-corps sur deux côtés, hauteur 1100 mm avec sous-lisses et plinthes.
- Deux traverses avec roues pivotantes équipées de freins : roues Ø 125 mm côté plan de montée et roues Ø 150 mm côté plate-forme.
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour une protection complète sur les 4 côtés et obtenir une plate-forme de travail sécurisée.
- Option possible d’un système roulant débrayable (sur demande).
Dimensions et performances :
- Hauteur des garde-corps : 1100 mm.
- Largeur standard des marches : 600 mm, avec options 800 mm ou 1000 mm.
- Charge admissible des marches : 150 kg.
- Charge admissible répartie : 200 kg/m².
- Hauteur maximale par volée : 3000 mm pour une inclinaison à 60°.
- Profondeur des marches : 175 mm pour 60°.
- Les roues sont dimensionnées et positionnées en fonction de la hauteur du produit pour assurer stabilité et mobilité.
Conditions d’utilisation et recommandations :
- L’inclinaison à 60° est tolérée pour les espaces réduits, avec la recommandation que l’utilisateur descende face à l’escalier pour des raisons de sécurité.
- Pour un usage extérieur, il est conseillé d’avoir un revêtement en caillebotis sur les marches et la plate-forme pour une meilleure adhérence.
- Produit conforme aux normes EN ISO 14122 et EN 1090, applicable uniquement aux installations fixes en milieu industriel.
Avantages produit :
- Modularité avec extensions possibles jusqu’à 3000 mm.
- Mobilité facilitée grâce aux roues pivotantes freinées adaptées.
- Sécurité renforcée avec garde-corps, sous-lisses et plinthes.
- Montage rapide et facilité grâce à la livraison en sous-ensembles pré-montés.
- Options personnalisables (portillons, système roulant débrayable).
Conditionnement, stockage et conservation :
- Produit livré en sous-ensembles pour faciliter la manutention et le stockage.
- Notice de montage incluse pour un assemblage rapide et sécurisé.
Applications typiques :
- Maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport.
- Entretien de mobilier urbain et de voirie.
En résumé, cette passerelle modulaire mobile offre une solution robuste, sécurisée et flexible pour les accès industriels en hauteur, alliant mobilité, sécurité et conformité aux normes en vigueur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes auxquelles ce produit est conforme ?
La passerelle 2E MAIN COURANTE PASSER.5M 60D est conforme aux normes EN ISO 14122 et EN 1090, qui s’appliquent aux installations fixes en milieu industriel. Ces normes garantissent la sécurité des accès en hauteur et la qualité de fabrication.
Quels critères techniques différencient ce modèle de passerelle modulaire ?
Ce produit est fabriqué en aluminium avec des marches résistantes à la torsion, boulonnées dans les rainures des limons. La plate-forme standard mesure 775 mm pour une inclinaison à 45° et 780 mm pour 60°, avec possibilité d’extensions modulables de 50 mm jusqu’à 3000 mm. Il est équipé de deux mains courantes, d’un garde-corps de 1100 mm de hauteur sur deux côtés, ainsi que d’une sous-lisse « protège genou » pour l’inclinaison à 45°.
Comment la sécurité est-elle assurée sur cette passerelle ?
La passerelle intègre un garde-corps sur deux côtés avec sous-lisses et plinthes, d’une hauteur de 1100 mm, conforme aux exigences de sécurité. Les roues pivotantes sont équipées de freins adaptés, avec des diamètres de 125 mm côté plan de montée et 150 mm côté plate-forme, assurant stabilité et mobilité. Pour une inclinaison à 60°, il est recommandé de descendre face à l’escalier pour plus de sécurité.
Quelles sont les limites d’utilisation en termes d’inclinaison et de charge ?
L’inclinaison standard recommandée est de 45°, avec une tolérance jusqu’à 60° pour les espaces restreints. La hauteur maximale par volée est de 4000 mm à 45° et 3000 mm à 60°. La charge admissible est de 150 kg par marche et 200 kg/m² en charge répartie, ce qui garantit une utilisation adaptée aux environnements industriels exigeants.
Quelles options et accessoires peuvent être ajoutés pour personnaliser ce produit ?
Il est possible d’ajouter des extensions de plate-forme allant de 50 mm à 3000 mm, des portillons pour une protection complète sur les quatre côtés, ainsi qu’un système roulant débrayable en option. Le produit est livré pré-monté en sous-ensembles, avec une notice de montage fournie pour faciliter l’installation.
