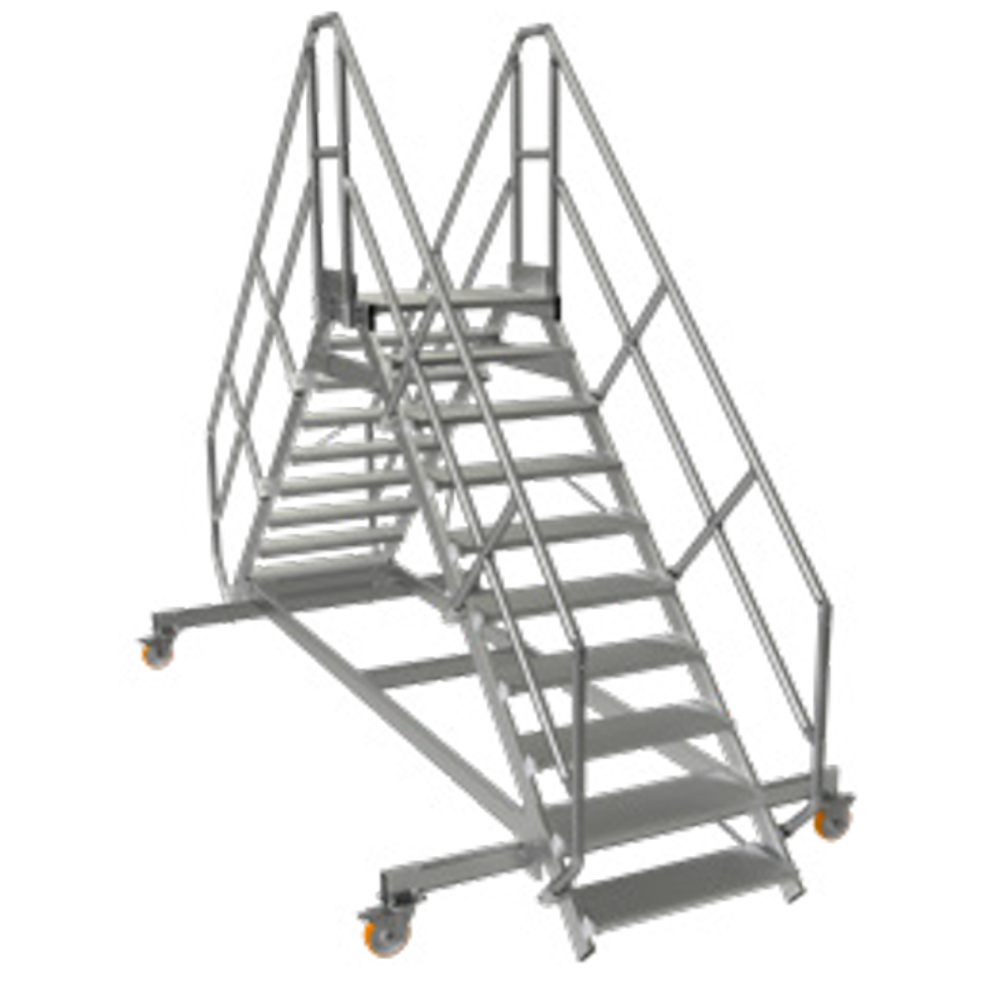

2E MAIN COURANTE PASSER.6M-45D - TUBESCA COMABI - 05907906
Référence : T02505907906
Découvrez 2E MAIN COURANTE PASSER.6M-45D - TUBESCA COMABI - 05907906 disponible à l'achat
- Marches résistantes à la torsion, boulonnées dans les limons.
- Longueur de plate-forme adaptée pour deux inclinaisons différentes.
- Possibilité d'ajouter des extensions jusqu'à 3000 mm.
- Équipé de 2 mains courantes et d'un garde-corps de 1100 mm.
- Produit pré-monté avec notice de montage fournie.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
La plate-forme dispose d’un garde-corps sur 2 côtés, avec une hauteur de 1100 mm incluant sous-lisses et plinthes. Deux traverses sont équipées de roues pivotantes avec frein, adaptées en diamètre et positionnement à la hauteur du produit (diamètres utilisés : Ø 125 mm et Ø 150 mm). Une barre de renfort est placée sous la plate-forme. En option, un système roulant débrayable est disponible sur demande.
Le produit est livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports, etc.) avec une notice de montage fournie. Des portillons sont proposés en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Applications et usages : destiné à un usage industriel dans des secteurs tels que la maintenance industrielle, l’aéronautique, le BTP, l’agroalimentaire, la logistique, le transport, l’entretien de mobilier urbain et de voirie. Conforme aux normes EN ISO 14122 et EN 1090, avec une garantie de 5 ans.
Caractéristiques techniques générales des solutions modulaires associées (détaillées dans le catalogue) :
- Hauteur des garde-corps : 1100 mm
- Distance entre lisses : minimum 500 mm
- Hauteur de plinthe : minimum 100 mm
- Distance entre poteaux : maximum 1500 mm
- Largeur standard des marches : 600, 800 ou 1000 mm
- Charge admissible des marches : 150 kg
- Charge admissible répartie : 200 kg/m²
- Hauteur maximale par volée pour escalier inclinaison 45° : 4000 mm
- Profondeur de marche 45° : 225 mm
- Hauteur maximale par volée pour escalier inclinaison 60° : 3000 mm
- Profondeur de marche 60° : 175 mm
Fonctionnement et sécurité :
- Escalier fixé par équerres à chaque extrémité
- 1 main courante en série, à monter à droite ou à gauche
- Sous-lisse « protège genou » intégrée pour l’inclinaison à 45°
- 2ème main courante en option
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes
- Roues pivotantes avec frein adaptées à la hauteur
- Option portillon pour protection complète de la plate-forme
- Produit conforme aux normes EN ISO 14122 et EN 1090, utilisation recommandée en milieu industriel uniquement
- Pour des raisons de sécurité, un revêtement en caillebotis est préconisé pour une utilisation en extérieur
Dimensions et poids :
- Longueur standard plate-forme : 600 mm (775 mm pour 45° ou 780 mm pour 60°)
- Extensions possibles de 50 mm jusqu’à 3000 mm (sauf escalier avec plate-forme limité à 1000 mm)
- Diamètres roues : Ø 125 mm et Ø 150 mm
Avantages produit :
- Modularité avec possibilité d’extensions importantes
- Sécurité renforcée avec garde-corps, sous-lisses et plinthes
- Mobilité facilitée par roues pivotantes avec frein
- Montage partiel en usine, réduction du temps d’installation sur site
- Conception robuste en aluminium adaptée aux environnements industriels
- Conformité aux normes européennes de sécurité
Conditionnement, stockage et conservation :
- Produit livré pré-monté en sous-ensembles
- Notice de montage fournie pour faciliter l’assemblage
- Stockage recommandé dans un environnement sec pour préserver les matériaux
En résumé, ce produit est une solution modulaire robuste, sécurisée et adaptable, conçue pour un usage industriel intensif, offrant confort, sécurité et facilité d’installation grâce à ses options modulaires et ses composants pré-montés.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques spécifiques des marches et de la plate-forme de ce produit ?
Les marches sont résistantes à la torsion et boulonnées dans les rainures des limons. La plate-forme standard mesure 775 mm pour une inclinaison à 45° ou 780 mm pour 60°, avec possibilité d’extensions de 50 mm jusqu’à 3000 mm (limité à 1000 mm pour l’escalier avec plate-forme).
Comment est assurée la sécurité sur ce produit, notamment au niveau des garde-corps et mains courantes ?
Le produit est équipé de 2 mains courantes en série, avec une sous-lisse « protège genou » intégrée pour une inclinaison à 45°. La plate-forme dispose d’un garde-corps sur 2 côtés, d’une hauteur de 1100 mm incluant sous-lisses et plinthes. Un portillon est disponible en option pour une protection complète sur les 4 côtés.
Quelles sont les normes auxquelles ce produit est conforme et quelles en sont les implications ?
Ce produit est conforme aux normes EN ISO 14122 et EN 1090, ce qui garantit sa conformité aux exigences de sécurité pour les installations fixes en milieu industriel. Il est recommandé pour un usage industriel uniquement et la norme préconise un revêtement en caillebotis pour une utilisation extérieure.
Comment la mobilité et la stabilité sont-elles gérées sur ce produit ?
La plate-forme est équipée de deux traverses avec roues pivotantes munies de freins. Le diamètre des roues (Ø 125 mm et Ø 150 mm) est adapté à la hauteur du produit afin d’assurer une bonne stabilité et maniabilité.
Quelle est la capacité de charge admissible pour les marches et la plate-forme ?
La charge admissible par marche est de 150 kg, tandis que la charge admissible répartie sur la plate-forme est de 200 kg/m², assurant une solidité adaptée aux usages industriels.
Quelles sont les dimensions maximales et les limites d’utilisation de ce produit ?
La hauteur maximale par volée est de 4000 mm pour une inclinaison à 45° et de 3000 mm pour une inclinaison à 60°. La profondeur des marches est de 225 mm pour 45° et 175 mm pour 60°. Les extensions de la plate-forme sont limitées à 3000 mm, sauf pour l’escalier avec plate-forme où la limite est de 1000 mm.
Comment ce produit est-il livré et quelles sont les modalités de montage ?
Le produit est livré pré-monté en sous-ensembles comprenant l’escalier, la plate-forme, les garde-corps et les supports. Une notice de montage est fournie pour faciliter l’assemblage sur site.
