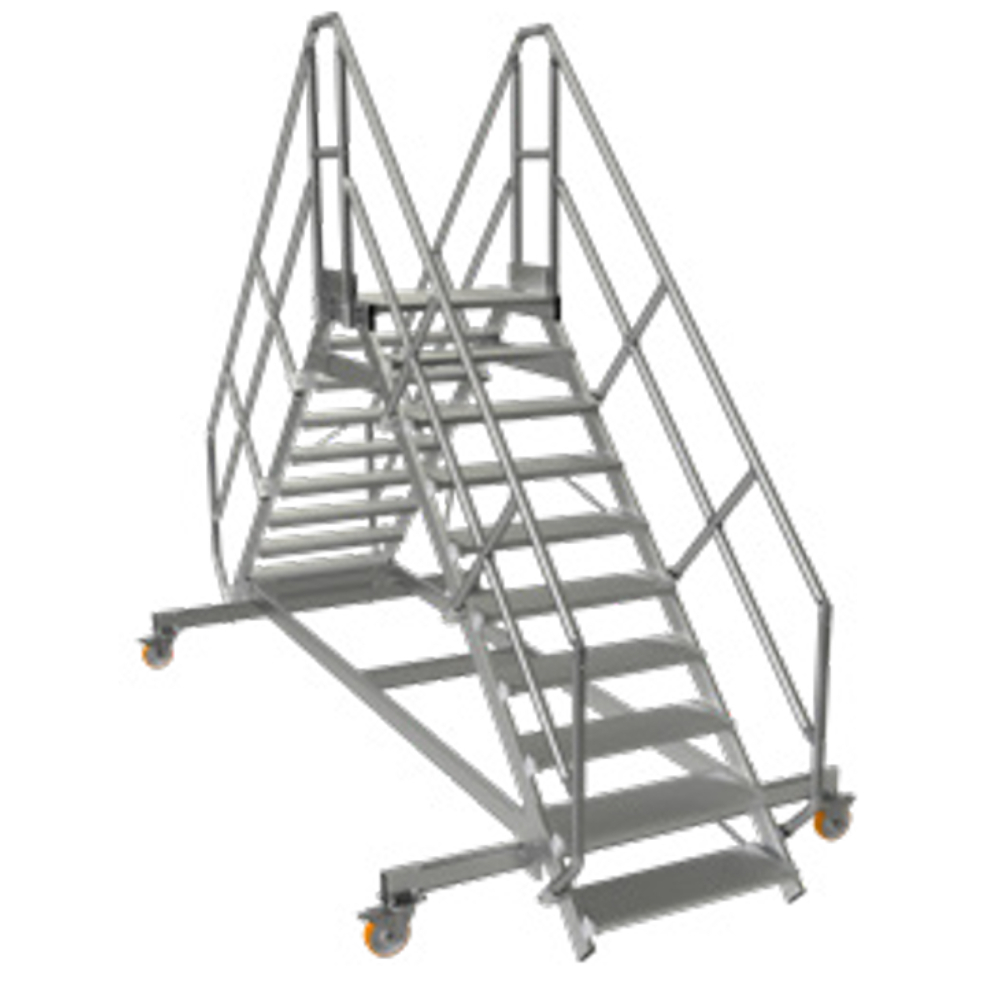

2E MAIN COURANTE PASSER.6M 60D - TUBESCA COMABI - 05908906

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45° ou 780 mm pour 60°.
Extensions possibles de 50 mm jusqu’à 3000 mm (sauf pour l’escalier avec plate-forme limité à 1000 mm).
Équipé de 2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, comprenant sous-lisses et plinthes.
2 traverses avec roues pivotantes équipées de freins.
Diamètres des roues adaptés à la hauteur du produit : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme assurant une meilleure rigidité.
Option disponible d’un système roulant débrayable (sur demande).
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail sécurisée avec protection sur les 4 côtés.

Usage et applications :
Produit destiné à un usage industriel pour la maintenance, l’aéronautique, le BTP, l’agroalimentaire, la logistique, le transport, et l’entretien de mobilier urbain et de voirie.

Fonctionnement :
Escalier fixé par des équerres à chaque extrémité.
Inclinaison possible à 45° ou 60°.
Pour 45°, la descente se fait de face, avec sous-lisse protège genou.
Pour 60°, inclinaison tolérée pour espaces réduits, descente face à l’escalier.

Caractéristiques techniques :
- Normes : Conforme aux normes EN ISO 14122 et EN 1090.
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
- Largeur des marches standard : 600 mm, 800 mm ou 1000 mm.
- Charge admissible des marches : 150 kg.
- Charge admissible répartie : 200 kg/m².
- Hauteur maximale par volée : 4000 mm à 45°, 3000 mm à 60°.
- Profondeur des marches : 225 mm à 45°, 175 mm à 60°.

Dimensions et poids :
- Longueur standard de la plate-forme : 600 mm (extension possible jusqu’à 3000 mm sauf escalier avec plate-forme limité à 1000 mm).
- Hauteur plate-forme avec garde-corps : 1100 mm.
- Diamètre des roues : Ø 125 mm (côté plan de montée), Ø 150 mm (côté plate-forme).

Matériaux et composition :
- Aluminium, adapté aux environnements industriels.
- Marches fixées aux montants par visserie.
- Section des montants : 100 x 25 mm.

Compatibilités et options :
- 2ème main courante avec garde-corps en option.
- Portillon(s) en option pour sécuriser la plate-forme de travail.
- Système roulant débrayable en option (sur demande).
- Possibilité d’extensions de la plate-forme et du garde-corps par modules de 50 mm jusqu’à 3000 mm.

Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Utilisation conforme uniquement en milieu industriel.

Conditions d’utilisation et recommandations :
- Pour des raisons de sécurité, privilégier une inclinaison de 45°.
- Inclinaison à 60° tolérée uniquement pour espace réduit, avec descente face à l’escalier.
- Revêtement des marches et plate-forme en caillebotis recommandé pour usage extérieur.

Avantages produit :
- Produit modulaire et adaptable.
- Facilité de montage grâce à la livraison en sous-ensembles avec notice fournie.
- Sécurité renforcée avec garde-corps, sous-lisses, plinthes et option portillon.
- Mobilité possible avec roues pivotantes équipées de freins et système roulant débrayable en option.

Conditionnement, stockage et conservation :
- Produit livré pré-monté en sous-ensembles.
- Stockage en milieu adapté pour préserver la qualité de l’aluminium et des composants.

Autres informations utiles :
- Diamètre et positionnement des roues adaptés à la hauteur du produit pour une meilleure stabilité.
- Produit garanti 5 ans.

Ce résumé est basé sur la description et les informations techniques présentes dans la fiche produit et le catalogue Tubesca Comabi 2023 (pages 142-147).
