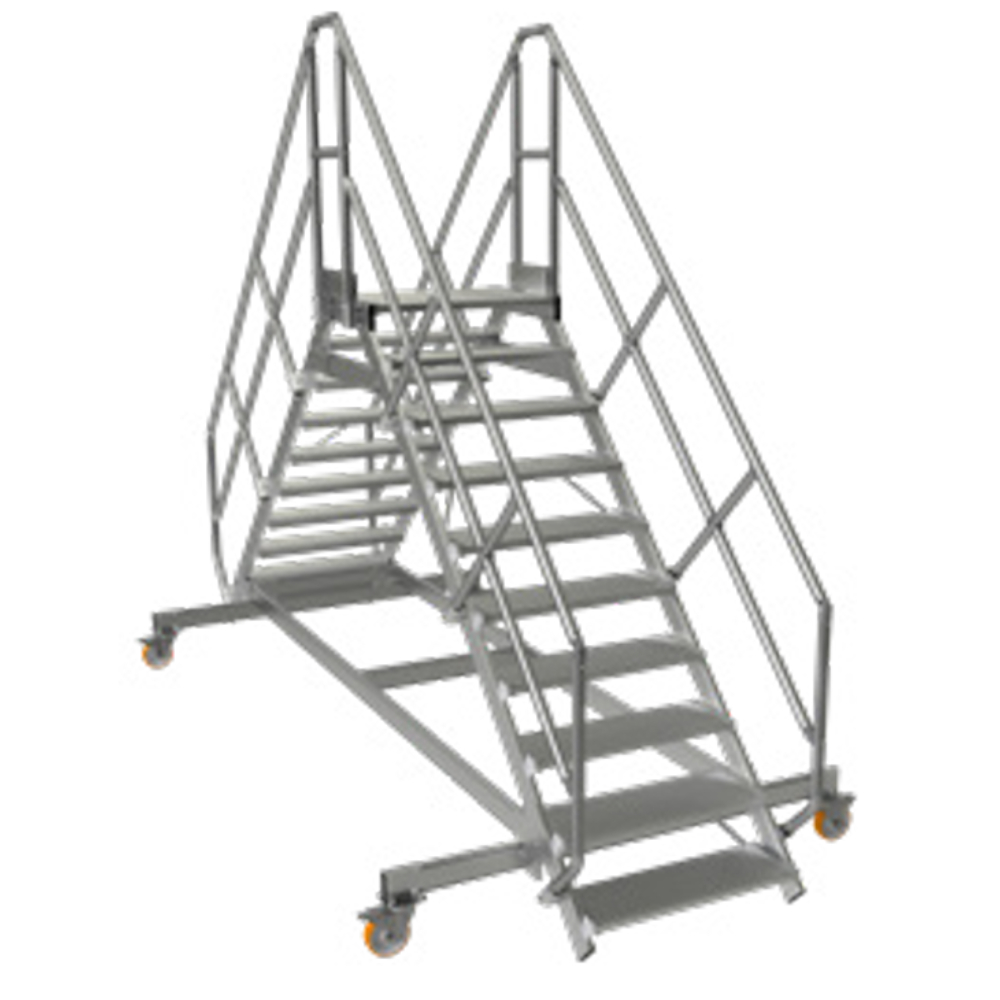

2E MAIN COURANTE PASSER.7M-45D - TUBESCA COMABI - 05907907

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Marches résistantes à la torsion, boulonnées dans les rainures des limons. Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45° ou 780 mm pour 60°. Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm (sauf pour l’escalier avec plate-forme limité à 1000 mm). Le produit est équipé de 2 mains courantes en série. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée. La plate-forme dispose d’un garde-corps sur 2 côtés avec une hauteur de 1100 mm, incluant sous-lisses et plinthes.

Deux traverses sont munies de roues pivotantes avec frein, adaptées en diamètre et positionnement à la hauteur du produit : roues Ø 125 mm et Ø 150 mm. Une barre de renfort est positionnée sous la plate-forme. En option, un système roulant débrayable peut être ajouté (sur demande).

Le produit est livré pré-monté en sous-ensembles comprenant escalier, plate-forme, garde-corps et supports. Une notice de montage est fournie. Des portillons peuvent être ajoutés en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.

Applications : usage industriel pour maintenance, aéronautique, BTP, agroalimentaire, logistique, transport, entretien de mobilier urbain et de voirie.

Caractéristiques techniques générales (normes EN ISO 14122 et EN 1090) :
- Hauteur des garde-corps : 1100 mm
- Distance entre lisses : minimum 500 mm
- Hauteur de plinthe : minimum 100 mm
- Distance entre poteaux : maximum 1500 mm
- Largeur standard des marches : 600, 800 ou 1000 mm
- Charge admissible des marches : 150 kg
- Charge admissible répartie : 200 kg/m²

Dimensions et inclinaisons :
- Pour une inclinaison à 45° : hauteur maximale par volée 4000 mm, profondeur de marche 225 mm
- Pour une inclinaison à 60° : hauteur maximale par volée 3000 mm, profondeur de marche 175 mm

Recommandations :
- L’inclinaison de 45° est privilégiée pour des raisons de confort et sécurité, la descente se fait de face.
- L’inclinaison de 60° est tolérée dans les espaces réduits, la descente se fait face à l’escalier.
- Pour les hauteurs de plate-forme supérieures à 500 mm, un garde-corps est obligatoire.
- Un revêtement en caillebotis est recommandé pour une utilisation extérieure afin d’assurer l’adhérence et la sécurité.

Matériaux :
- Aluminium, adapté aux environnements industriels
- Marches boulonnées sur cadre, résistantes à la torsion
- Garde-corps avec sous-lisses et plinthes

Performances :
- Garantie 5 ans
- Conforme aux normes EN ISO 14122 et EN 1090
- Charge maximale répartie 200 kg/m²

Conditionnement et stockage :
- Produit livré en sous-ensembles pré-montés
- Notice de montage incluse

Avantages produit :
- Modularité avec possibilité d’extensions importantes
- Sécurité renforcée avec garde-corps, sous-lisses « protège genou » et portillons en option
- Mobilité facilitée grâce aux roues pivotantes avec frein adaptées à la hauteur
- Adapté à de nombreux secteurs industriels pour maintenance et accès sécurisés

Autres informations utiles :
- Les roues sont positionnées et dimensionnées selon la hauteur du produit pour garantir stabilité et maniabilité.
- Possibilité d’option système roulant débrayable, à demander au fabricant.
- Portillons disponibles en option pour sécuriser complètement la plate-forme de travail.

Cette synthèse est basée sur les informations détaillées extraites des pages 1, 5, 6 et 12 du catalogue Tubesca-Comabi, incluant description produit, caractéristiques techniques, normes, dimensions, usages, options et recommandations d’utilisation.
