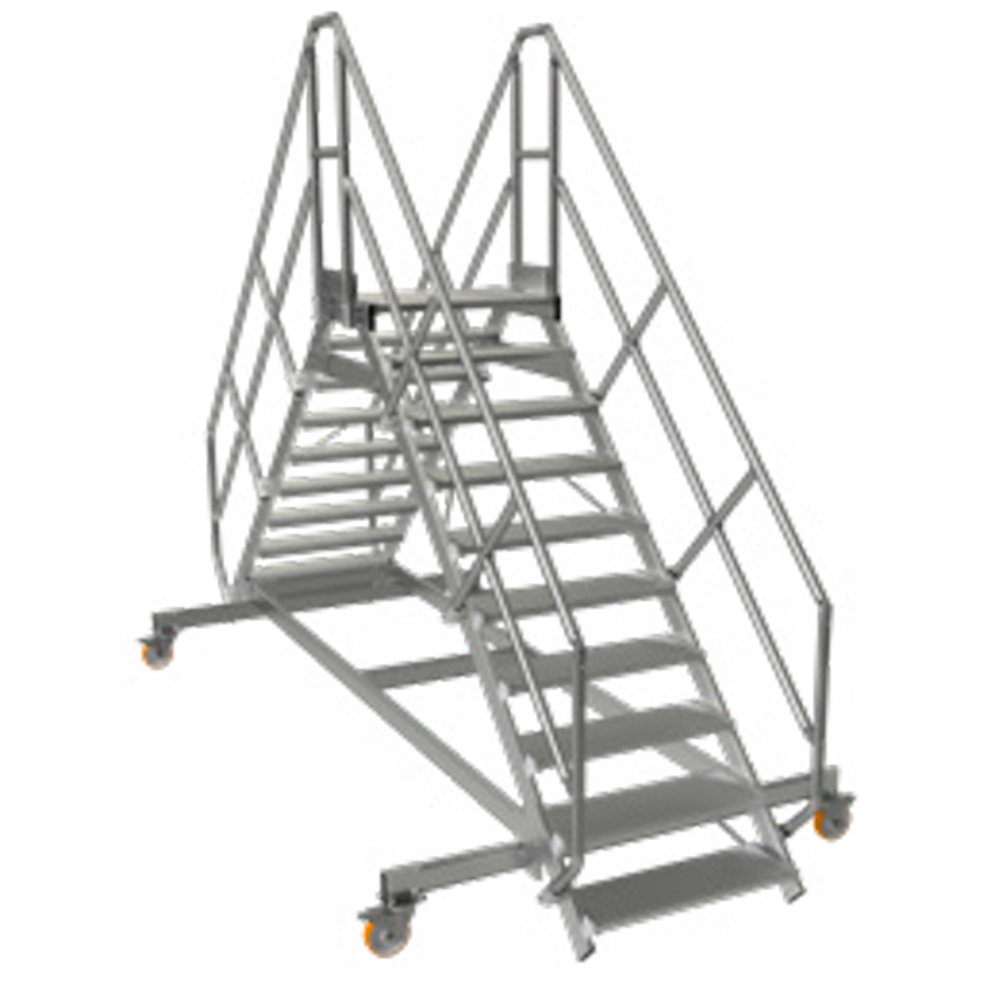

2E MAIN COURANTE PASSER.9M 60D - TUBESCA COMABI - 05908909
Référence : T02505908909
Découvrez 2E MAIN COURANTE PASSER.9M 60D - TUBESCA COMABI - 05908909 disponible à l'achat
- Marches résistantes à la torsion, boulonnées dans les limons.
- Longueur de plate-forme de 775 mm à 780 mm selon l’inclinaison.
- 2 mains courantes en série pour une sécurité accrue.
- Garde-corps de 1100 mm avec sous-lisses et plinthes.
- Produit livré pré-monté avec notice de montage fournie.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Escalier industriel modulaire en aluminium, adapté aux environnements professionnels.
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45°, 780 mm pour 60°.
- Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm pour la plate-forme (voir page 147 du catalogue).
- 2 mains courantes en série, offrant une sécurité renforcée.
- Pour une inclinaison à 45°, une sous-lisse « protège-genou » est intégrée.
- Plate-forme équipée d’un garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
- 2 traverses avec roues pivotantes équipées de freins.
- Diamètre des roues adapté à la hauteur du produit : Ø 125 mm et Ø 150 mm.
- Barre de renfort sous la plate-forme pour une solidité accrue.
- Option possible : système roulant débrayable (sur demande).
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Conçu pour une utilisation en milieu industriel.
- Convient à la maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et voirie.
- Conforme aux normes EN ISO 14122 et EN 1090 pour les installations fixes.
Fonctionnement :
- Escalier avec fixation par équerres à chaque extrémité.
- Inclinaison possible à 45° ou 60°. L’inclinaison à 45° est recommandée pour le confort et la sécurité.
- Pour une inclinaison à 60°, l’utilisateur doit descendre face à l’escalier, ce mode est toléré pour les espaces réduits.
- Roues pivotantes avec frein assurant la mobilité et la stabilité.
Caractéristiques techniques détaillées :
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
- Largeur standard des marches : 600 mm, 800 mm ou 1000 mm.
- Charge admissible des marches : 150 kg.
- Charge admissible répartie : 200 kg/m².
- Profondeur des marches : 225 mm pour 45°, 175 mm pour 60°.
Dimensions, poids, valeurs, tolérances :
- Longueur de plate-forme standard : 775 mm (45°) ou 780 mm (60°).
- Extensions possibles de 50 mm jusqu’à 3000 mm.
- Diamètre roues : Ø 125 mm et Ø 150 mm.
- Hauteur maximale par volée : 4000 mm (45°) ou 3000 mm (60°).
- Largeur des marches disponible selon besoin (600, 800, 1000 mm).
Performances :
- Produit conforme aux normes EN ISO 14122 et EN 1090.
- Garantie 5 ans.
- Résistance aux torsions et charges industrielles.
Matériaux et composition :
- Aluminium pour la structure.
- Marches en aluminium ou caillebotis acier selon modèle.
- Roues pivotantes avec freins adaptés à la hauteur.
Compatibilités :
- Compatible avec extensions de plate-forme et accessoires (portillons, garde-corps supplémentaires).
- Système roulant débrayable en option.
Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Produit destiné uniquement aux installations fixes en milieu industriel.
Conditions d’utilisation et recommandations :
- Utilisation recommandée avec un revêtement antidérapant (caillebotis) pour une utilisation extérieure.
- Inclinaison 45° recommandée pour la sécurité et le confort.
- Inclinaison 60° tolérée pour espaces restreints, descente face à l’escalier obligatoire.
- Charge maximale respectée pour garantir la sécurité.
Avantages produit :
- Modularité avec extensions possibles.
- Sécurité renforcée grâce aux mains courantes doubles et garde-corps.
- Mobilité facilitée par roues pivotantes avec frein.
- Produit livré en sous-ensembles pour un montage simplifié.
- Garantie 5 ans assurant la durabilité.
Conditionnement, stockage, conservation :
- Produit livré pré-monté en sous-ensembles.
- Notice de montage incluse.
- Stockage recommandé à l’abri des intempéries pour préserver la qualité des matériaux.
Autres informations utiles :
- Portillon(s) en option pour sécuriser la plate-forme sur les 4 côtés.
- Barre de renfort sous la plate-forme pour une meilleure stabilité.
- Possibilité de système roulant débrayable sur demande.
Cette synthèse est basée sur les informations détaillées du catalogue Tubesca Comabi – Solutions modulaires, pages 142 à 147, 153, ainsi que la fiche produit associée.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes auxquelles cet escalier avec plate-forme est conforme ?
Ce produit est conforme aux normes EN ISO 14122 et EN 1090, qui régissent la sécurité des installations fixes en milieu industriel.
Comment la sécurité est-elle assurée sur cet escalier avec plate-forme ?
L’escalier est équipé de deux mains courantes en série, d’un garde-corps de 1100 mm de hauteur avec sous-lisses et plinthes, ainsi que d’une sous-lisse « protège-genou » pour une inclinaison à 45°. Des portillons en option permettent de sécuriser la plate-forme sur les 4 côtés.
Quelles sont les caractéristiques techniques des marches et de la plate-forme ?
Les marches sont résistantes à la torsion et boulonnées dans les rainures des limons. La charge admissible des marches est de 150 kg, avec une charge admissible répartie de 200 kg/m². La plate-forme a une longueur standard de 775 mm (45°) ou 780 mm (60°) et peut être prolongée par des extensions de 50 mm jusqu’à 3000 mm.
Quelles sont les contraintes d’utilisation liées à l’inclinaison de l’escalier ?
L’inclinaison recommandée est de 45° pour le confort et la sécurité. L’option 60° est tolérée pour les espaces réduits, mais dans ce cas, l’utilisateur doit descendre face à l’escalier. La profondeur des marches varie selon l’inclinaison : 225 mm à 45° et 175 mm à 60°.
Comment la mobilité de l’escalier est-elle facilitée ?
Deux traverses sont équipées de roues pivotantes avec frein, dont le diamètre (Ø 125 mm ou Ø 150 mm) est adapté à la hauteur du produit, assurant à la fois mobilité et stabilité.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce produit est conçu pour une utilisation en milieu industriel, notamment dans la maintenance industrielle, l’aéronautique, le BTP, l’agroalimentaire, la logistique, le transport, ainsi que pour l’entretien de mobilier urbain et de voirie.
