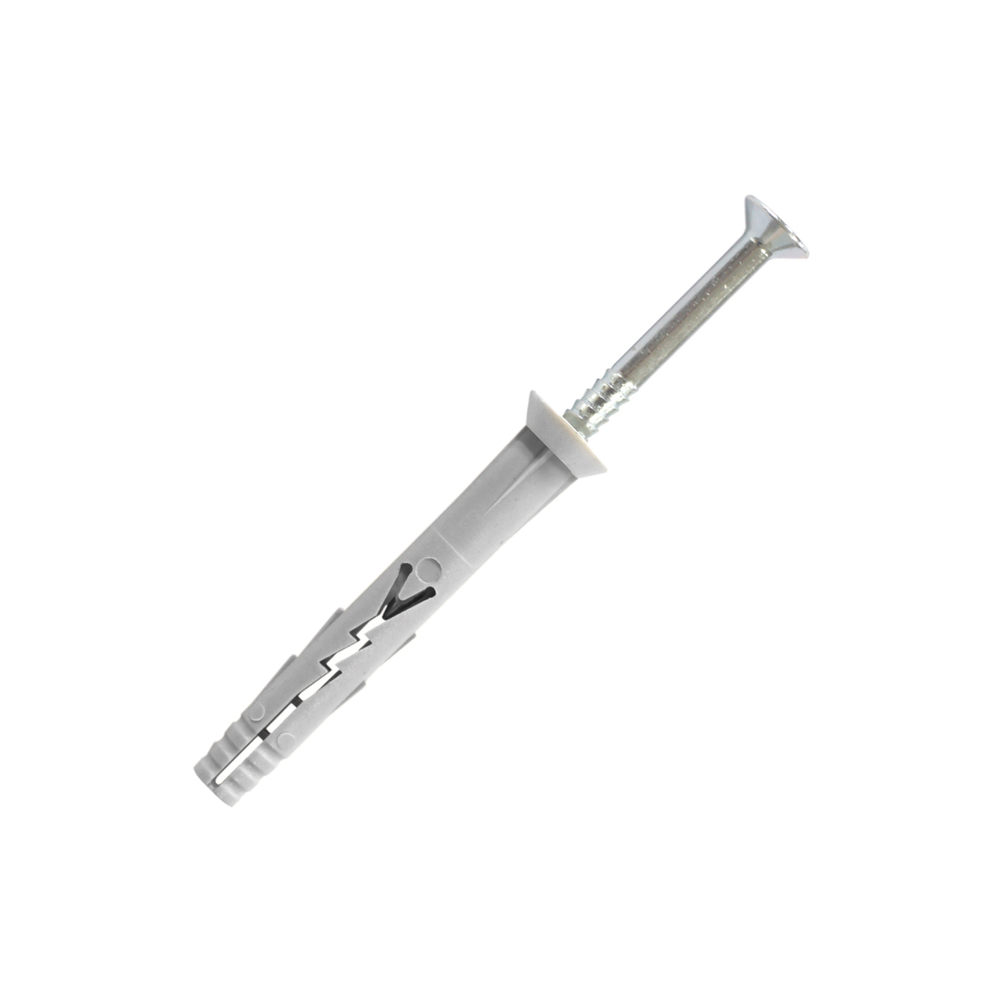

30 chevilles à frapper tête fraisée - clou acier zingué - Ø5x47mm - SCELL-IT - EX-9101345047B
Référence : S344EX9101345047B
Découvrez 30 chevilles à frapper tête fraisée - clou acier zingué - Ø5x47mm - SCELL-IT - EX-9101345047B disponible à l'achat
- Cheville prémontée pour une pose rapide et efficace.
- Clou fileté permettant un démontage facile.
- Design optimisé pour un excellent guidage du clou.
- Disponible en plusieurs versions de tête.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Cheville prémontée à frapper universelle YZZY, conçue pour une pose rapide et efficace.
Elle est équipée d’un clou en acier zingué fileté, permettant un démontage possible.
Le design de la cheville assure un excellent guidage du clou lors de la pose.
Cette cheville existe en plusieurs versions de tête : tête fraisée, tête plate et tête plate large.
La cheville est fabriquée en nylon, associée à un clou en acier zingué 5.6 ou en acier inox A4.
Elle est compatible avec différents supports tels que le béton, la maçonnerie pleine et la maçonnerie creuse.
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur recommandés, puis en insérant la cheville à travers l’objet à fixer.
Le clou est ensuite frappé pour provoquer l’expansion de la cheville dans le support.
Pour la référence Ø5x47 mm, le diamètre de perçage (dcut) est de 5 mm, la profondeur minimale d’ancrage (h1) est de 25 mm, et l’épaisseur maximale de fixation (tfix) est de 5 mm.
Le clou acier zingué est de type tête fraisée pour ce modèle.
Les charges de service recommandées varient selon le diamètre et le matériau support : pour un diamètre de 5 mm, la charge maximale est de 21 daN en béton C12/15 et 32 daN en brique pleine.
Pour les diamètres 6 mm et 8 mm, les charges peuvent atteindre jusqu’à 54 daN selon la résistance du béton et le type de maçonnerie.
La version inox A4 est disponible pour une meilleure résistance à la corrosion.
Cette cheville est adaptée pour des fixations nécessitant un ancrage fiable dans des matériaux pleins ou creux.
La présence du clou fileté permet un démontage facile.
Les différentes versions de tête offrent une adaptation esthétique et fonctionnelle selon les besoins spécifiques de la fixation.
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur recommandés, en insérant la cheville à travers l’objet à fixer, puis en frappant sur la tête du clou pour provoquer l’expansion de la cheville et assurer sa fixation.
Dimensions pour la version Ø5x47 mm (tête fraisée) : longueur totale 47 mm, diamètre de perçage 5 mm, profondeur de perçage minimale 25 mm. Le clou acier zingué a une longueur de 47 mm et un diamètre de 5 mm.
Les charges de service recommandées varient selon le matériau support :
- Béton C12/15 : 21 daN pour Ø5 mm,
- Béton C16/20 à C50/60 : jusqu’à 54 daN pour Ø6 et Ø8 mm,
- Brique pleine (masse volumique ≥ 1,7 Kg/dm³) : jusqu’à 54 daN pour Ø8 mm.
Cette cheville est adaptée à une fixation solide dans des matériaux courants de construction. Elle offre la possibilité d’un démontage grâce à son clou fileté, ce qui facilite les interventions ultérieures. La disponibilité en inox A4 assure une résistance accrue à la corrosion pour des applications en milieux exigeants.
Le produit respecte les normes techniques en vigueur et bénéficie d’une conception optimisée pour une installation rapide, fiable et durable.
- matière cheville : nylon
- matière clou : acier zingué 5.6
- type de clou : tête fraisée
- diamètre : 5 mm
- longueur : 47 mm
- diamètre de perçage (dcut) : 5 mm
- profondeur minimale d’ancrage (h1) : 25 mm
- épaisseur maximale de fixation (tfix) : 5 mm
- charge maximale en béton C12/15 : 21 daN
- charge maximale en brique pleine : 32 daN
- marque : Scell-it
- référence fournisseur : EX-9101345047B
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville à frapper tête fraisée ?
Cette cheville est adaptée pour une fixation dans le béton (de C12/15 à C50/60), la maçonnerie pleine, la maçonnerie creuse ainsi que la brique pleine avec une densité supérieure ou égale à 1,7 Kg/dm³.
Comment se déroule la mise en œuvre de cette cheville à frapper ?
Il faut percer un trou propre au diamètre dcut et à la profondeur minimale h1 recommandée, insérer la cheville à travers l’objet à fixer, puis frapper sur la tête du clou pour provoquer l’expansion de la cheville dans le support.
Quels sont les avantages techniques de cette cheville prémontée ?
La cheville est prémontée pour une pose rapide, le clou est fileté ce qui permet un démontage possible, et son design assure un excellent guidage du clou lors de la pose. Elle est disponible en plusieurs versions de tête, dont la tête fraisée.
Quelles sont les performances de charge indicatives pour cette cheville ?
Les charges de service varient selon le diamètre et le matériau : par exemple, pour un diamètre 5 mm, la charge est de 21 daN en béton C12/15 et 32 daN en béton C16/20 ou brique pleine. Ces valeurs sont données à titre indicatif.
Quels sont les critères dimensionnels à respecter pour assurer la bonne fixation ?
Il faut respecter le diamètre du trou (dcut), la profondeur minimale de perçage (h1) et l’épaisseur maximale de fixation (tfix max) correspondant au modèle choisi. Par exemple, pour la cheville Ø5x47 mm, dcut est 5 mm, h1 est 25 mm et tfix max est 25 mm.
