30 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x140mm - SCELL-IT - EX-91013410140
Référence : S344EX91013410140
Découvrez 30 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x140mm - SCELL-IT - EX-91013410140 disponible à l'achat
- Excellente tenue dans tous les types de matériaux.
- Cheville 100% nylon, durable et résistante.
- Utilisable de -40°C à +80°C.
- Expansion adaptée aux supports variés.
- Idéale pour les matériaux pleins et maçonneries creuses.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

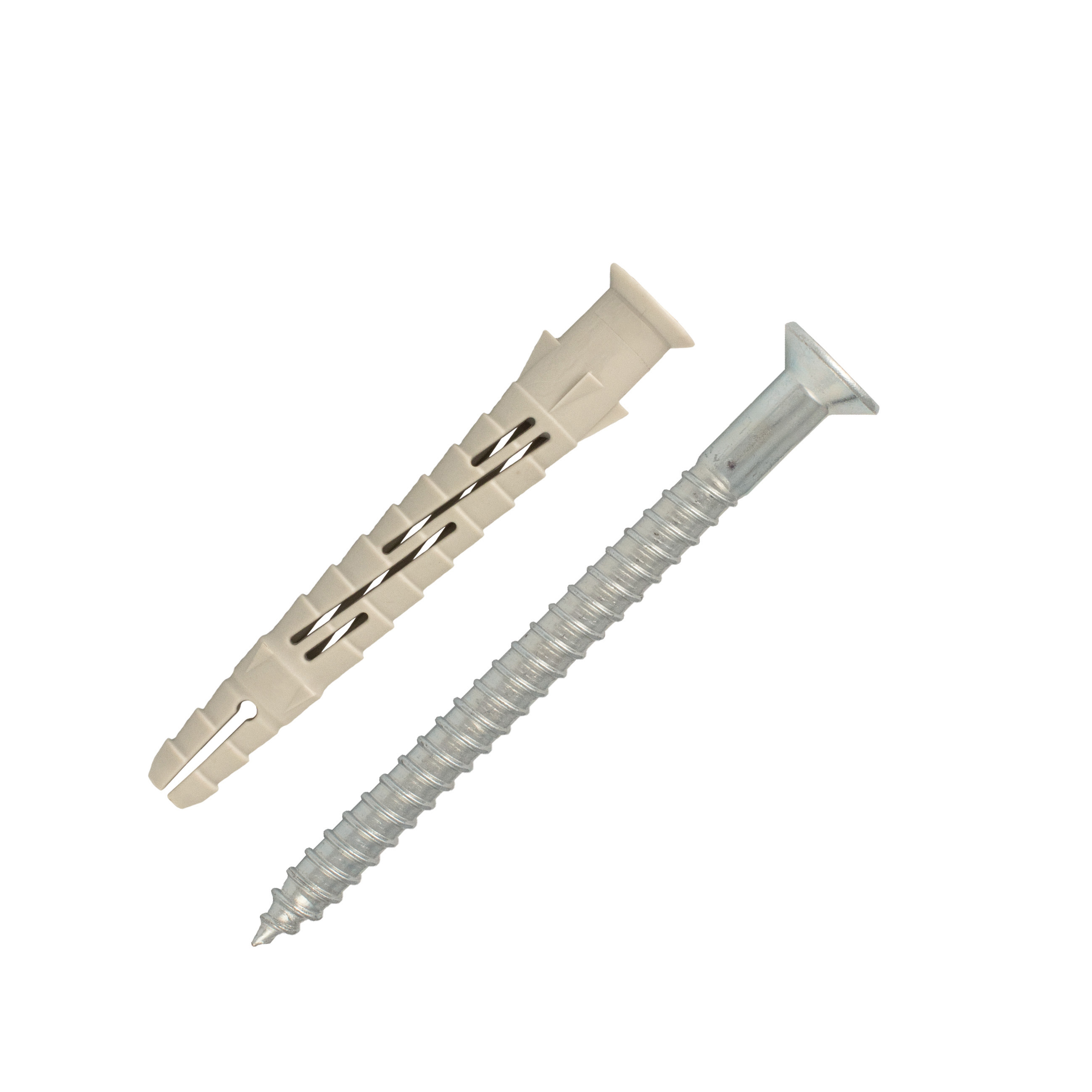

Cheville nylon longue expansion Ø10x140 mm avec vis tête fraisée en acier zingué, modèle SCELL-IT EX-91013410140.
Cette cheville bénéficie d’une évaluation technique européenne (ATE) qui garantit une excellente tenue dans tous les types de matériaux, notamment le béton, les maçonneries pleines et creuses.
Elle est fabriquée à 100 % en nylon (polyamide PA6), assurant robustesse et durabilité, avec une plage d’utilisation de -40°C à +80°C.
Le système d’expansion de la cheville s’adapte au support : elle gonfle uniformément dans les matériaux pleins, s’étend en profondeur dans les maçonneries creuses alvéolaires comme la brique Porotherm, et réalise un nouage (verrouillage de forme) dans les parpaings creux.
La vis en acier zingué possède une empreinte TORX 40, facilitant un vissage aisé.
Les dimensions précises sont un diamètre de cheville de 10 mm, une longueur totale de 140 mm, une épaisseur minimale du support de 100 mm, un diamètre de perçage de 10 mm et une profondeur de perçage de 150 mm.
La vis associée mesure 145 mm de long avec un diamètre de 7 mm.
La mise en œuvre s’effectue en trois étapes : perçage du trou selon la méthode préconisée, insertion de la cheville à travers la pièce à fixer, puis vissage jusqu’à ce que la tête de la vis touche la bague plastique.
La cheville est correctement posée lorsque la bague plastique ne tourne pas dans le trou et que la vis ne présente aucun jeu.
Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage a bien eu lieu pour garantir la fixation.
Cette cheville offre une résistance au feu de 90 minutes (FB90) dans le béton pour une charge allant jusqu’à 80 kg.
Elle convient à de nombreuses applications telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres ou chevrons.
Les charges de service en traction sont de 160 daN dans le béton et 140 daN dans la maçonnerie pleine, avec une résistance au cisaillement pouvant atteindre 440 daN dans le béton.
Le conditionnement, le stockage et la conservation doivent respecter les bonnes pratiques afin de préserver la qualité du nylon et de la vis en acier zingué.
En résumé, cette cheville nylon longue expansion est un produit fiable, durable et polyvalent, adapté à une large gamme de supports et garantissant une fixation sécurisée dans diverses conditions.
Cette cheville est fabriquée en nylon 100% polyamide PA6, assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation de -20°C à +40°C. Elle est associée à une vis en acier zingué à tête fraisée, avec empreinte TORX 40, facilitant le vissage.
Le principe d’expansion s’adapte au support :
- dans les matériaux pleins (béton, maçonneries pleines), la cheville gonfle uniformément sur une profondeur d’ancrage effective de 70 mm,
- dans les maçonneries creuses alvéolaires (type brique Porotherm), l’expansion s’étend sur plusieurs alvéoles,
- dans les maçonneries creuses type parpaing, l’expansion se fait par nouage, assurant un verrouillage de forme à l’arrière de la paroi.
La cheville bénéficie d’une résistance au feu de 90 minutes (FB90) dans le béton Ø10 pour une charge allant jusqu’à 80 kg.
Les dimensions techniques principales sont les suivantes :
- longueur cheville : 140 mm,
- diamètre cheville : 10 mm,
- épaisseur à fixer : 70 mm,
- diamètre de perçage : 10 mm,
- profondeur de perçage : 150 mm,
- vis acier zingué Ø7 x 145 mm avec empreinte TORX 40.
Les charges admissibles en service sont de 160 daN en traction et 440 daN en cisaillement dans le béton C16/20.
La mise en œuvre se réalise par perçage respectant les méthodes préconisées, dépoussiérage du trou, insertion de la cheville nylon à travers la pièce à fixer, puis vissage de la vis spéciale jusqu’au contact de la tête avec la bague plastique. La bonne pose est vérifiée lorsque la bague plastique ne tourne plus et que la vis ne présente plus de jeu.
Cette cheville est adaptée aux applications telles que la fixation d’ossatures de bardage rapporté, vêtures, fenêtres, chevrons, ainsi que pour ossatures légères en bois ou métal (versions courtes).
En résumé, la cheville nylon longue expansion SCELL-IT Ø10x140 mm garantit une fixation robuste, durable et polyvalente dans une large gamme de matériaux, avec une mise en œuvre simple et des performances certifiées par une évaluation technique européenne.
- matière : cheville nylon 100% (polyamide PA6), vis acier zingué
- diamètre cheville : 10 mm
- longueur totale cheville : 140 mm
- longueur vis : 145 mm
- diamètre vis : 7 mm
- épaisseur minimale du support : 100 mm
- diamètre de perçage : 10 mm
- profondeur de perçage : 150 mm
- empreinte vis : TORX 40
- plage d’utilisation : de -40°C à +80°C
- résistance au feu : 90 minutes (FB90) dans le béton
- charges de service en traction : 160 daN dans le béton, 140 daN dans la maçonnerie pleine
- résistance au cisaillement : 440 daN dans le béton
- évaluation technique européenne (ATE) pour béton, maçonneries pleines et creuses
- expansion adaptée au support : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- mise en œuvre : perçage, insertion de la cheville, vissage jusqu’à contact tête vis/bague plastique
- référence fournisseur : EX-91013410140
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville longue expansion nylon SCELL-IT ?
Cette cheville est fabriquée en nylon 100% polyamide PA6, avec une vis en acier électrozingué ou inox A4. Elle bénéficie d’une Évaluation Technique Européenne (ETA) conforme à l’ETAG 020, garantissant une excellente tenue dans divers matériaux tels que béton, maçonneries pleines et creuses, béton cellulaire et pierre naturelle dense.
Comment fonctionne le système d’expansion de cette cheville selon le type de support ?
Le mécanisme d’expansion s’adapte au matériau support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion longue sur plusieurs alvéoles pour les maçonneries creuses alvéolaires (type brique Porotherm), et nouage (verrouillage de forme) dans les parpaings creux. Cette adaptation assure une fixation fiable selon la nature du support.
Quelles sont les conditions d’utilisation et les limites à respecter pour la pose ?
Il est impératif de respecter les distances minimales au bord (cmin = 100 mm pour Ø10) et l’entraxe minimal (smin = 100 mm pour Ø10), ainsi que l’épaisseur minimale du support (hmin = 140 mm). La pose doit être réalisée en forant sans endommager l’armature du béton, en dépoussiérant le trou, et en vérifiant l’expansion complète ou le nouage de la cheville dans les supports creux.
Quelles performances mécaniques et de résistance au feu offre cette cheville ?
La cheville supporte une charge en traction jusqu’à 160 daN et en cisaillement jusqu’à 440 daN dans le béton pour un diamètre de 10 mm. Elle offre également une résistance au feu FB90, garantissant 90 minutes de tenue en Ø10 dans le béton sous une charge jusqu’à 80 kg.
Comment s’effectue la mise en œuvre pour garantir une fixation correcte ?
Après forage et dépoussiérage, la cheville est insérée à travers la pièce à fixer par de légers coups de marteau. La vis spéciale est vissée jusqu’au contact avec la bague plastique ; la pose est correcte si la bague ne tourne pas et si la vis est bloquée sans jeu. Pour les supports creux, il faut s’assurer que l’expansion ou le nouage de la cheville est complet à la fin de l’opération.
