30 chevilles longue expansion nylon - vis th - Ø10x120mm - SCELL-IT - EX-91014410120
Référence : S344EX91014410120
Découvrez 30 chevilles longue expansion nylon - vis th - Ø10x120mm - SCELL-IT - EX-91014410120 disponible à l'achat
- Excellente tenue grâce à l'évaluation technique européenne.
- Cheville 100% nylon pour une longue durée de vie.
- Utilisable de -40°C à +80°C pour diverses applications.
- Expansion adaptée à différents types de supports.
- Fonctionne dans les matériaux pleins et les maçonneries creuses.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

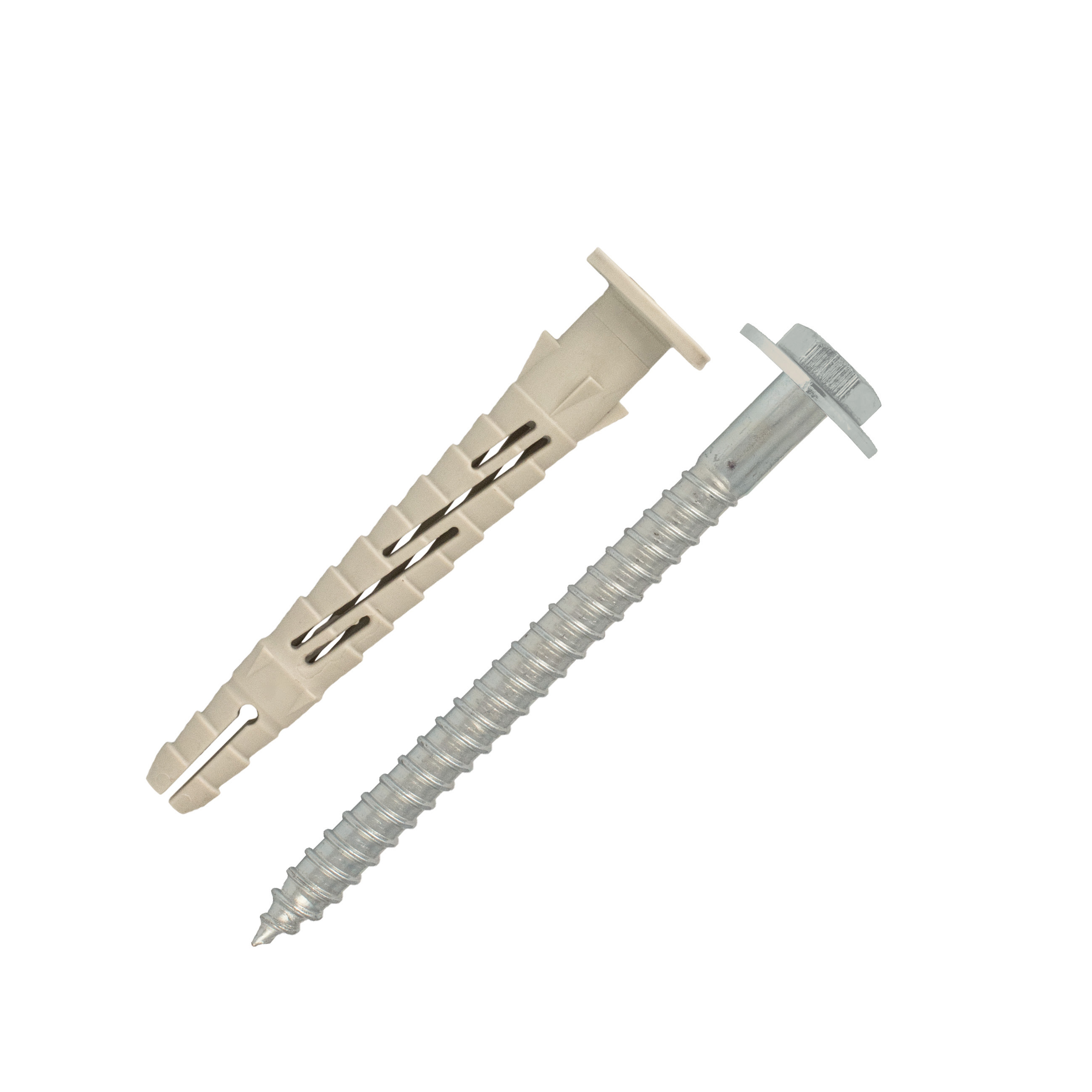

Les 30 chevilles longue expansion en nylon avec vis tête hexagonale à embase Ø10x120mm de la gamme SCELL-IT offrent une solution performante et polyvalente pour la fixation dans divers matériaux.
Ces chevilles sont fabriquées en nylon 100% polyamide PA6, garantissant robustesse et longue durée de vie.
Elles bénéficient d’une évaluation technique européenne (ATE) assurant une excellente tenue dans tous les types de matériaux, notamment le béton, les maçonneries pleines, les maçonneries creuses alvéolaires (type brique Porotherm) et les parpaings creux.
Leur plage d’utilisation s’étend de -40°C à +80°C, ce qui les rend adaptées à de nombreuses applications.
Le système d’expansion s’adapte au type de support :
- dans les matériaux pleins, la cheville gonfle uniformément sur une profondeur d’ancrage effective de 70 mm pour une tenue optimale,
- dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles,
- dans les parpaings creux, elle assure un nouage par verrouillage de forme à l’arrière de la paroi support.
Les chevilles sont fournies avec une vis en acier électrozingué blanc, à empreinte TORX 40, facilitant le vissage.
Le modèle G-LH correspond à la version avec vis tête hexagonale à embase.
Concernant les dimensions et la mise en œuvre :
- diamètre de la cheville : 10 mm,
- longueur de la cheville : 120 mm,
- diamètre de la vis : 7 mm,
- longueur de la vis : 125 mm,
- perçage recommandé : 10 mm de diamètre et 130 mm de profondeur,
- profondeur minimale du support (hmin) : 140 mm,
- entraxe minimum (smin) : 100 mm,
- distance minimale au bord (cmin) : 100 mm.
Les charges de service admissibles sont les suivantes :
- en béton C16/20, la charge en traction est de 160 daN et en cisaillement de 440 daN,
- en maçonnerie pleine, la charge en traction est de 140 daN et en cisaillement de 440 daN,
- en maçonnerie creuse alvéolaire, la charge en traction et en cisaillement est de 26 daN.
La cheville résiste au feu pendant 90 minutes (FB90) dans le béton pour une charge allant jusqu’à 80 kg.
La mise en œuvre se réalise en trois étapes :
- perçage du trou sans endommager l’armature du béton, suivi d’un dépoussiérage soigneux,
- introduction de la cheville plastique dans le trou à travers la pièce à fixer à l’aide de légers coups de marteau,
- vissage de la vis spéciale jusqu’à ce que la tête touche la bague plastique, garantissant la fixation correcte (absence de rotation de la bague et immobilité de la vis).
Cette cheville longue expansion est idéale pour la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons.
En résumé, ce produit allie robustesse, polyvalence et performance grâce à sa composition en nylon, son système d’expansion adapté aux différents supports et sa certification technique européenne, garantissant une fixation fiable et durable dans une large gamme d’applications.
Fabriquée à 100 % en nylon (polyamide PA6), cette cheville assure une longue durée de vie et supporte des températures allant de -40°C à +80°C. Elle est équipée d’une vis en acier électrozingué blanc avec une tête hexagonale à embase et une empreinte TORX 40 facilitant le vissage.
Le système d’expansion s’adapte au type de support :
- Dans les matériaux pleins, la cheville gonfle uniformément sur toute la zone d’expansion (hef = 70 mm).
- Dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles.
- Dans les parpaings creux, elle assure un nouage ou verrouillage de forme à l’arrière de la paroi support.
Elle est certifiée pour une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, avec une capacité de charge allant jusqu’à 80 kg. La cheville est disponible en différentes longueurs, dont la version 10 x 120 mm correspondant à ce produit, avec une longueur de vis de 125 mm.
Les dimensions et données de mise en œuvre précisent :
- Diamètre de la cheville : 10 mm
- Longueur de la cheville : 120 mm
- Épaisseur maximale à fixer : 50 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 130 mm
- Ouverture de clé : 13 mm
- Longueur de vis : 125 mm
Les charges de service appliquées avec coefficients de sécurité sont :
- Traction : jusqu’à 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
- Cisaillement : jusqu’à 440 daN en béton et maçonneries pleines, 26 daN en maçonnerie creuse
La mise en œuvre se réalise en trois étapes : perçage du trou sans endommager l’armature, insertion de la cheville par léger coup de marteau, puis vissage jusqu’au contact de la tête de vis avec la bague plastique. Le bon positionnement est assuré lorsque la bague plastique ne tourne pas et que la vis est bien bloquée.
Cette cheville est adaptée pour des applications variées telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons.
En résumé, la cheville nylon longue expansion SCELL-IT Ø10x120 mm offre robustesse, polyvalence et sécurité grâce à sa conception en nylon durable, son système d’expansion adapté à différents supports, sa résistance au feu et ses performances mécaniques certifiées.
- matière : cheville nylon 100% polyamide PA6, vis acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 120 mm
- diamètre vis : 7 mm
- longueur vis : 125 mm
- perçage recommandé : 10 mm de diamètre, 130 mm de profondeur
- profondeur minimale du support (hmin) : 140 mm
- entraxe minimum (smin) : 100 mm
- distance minimale au bord (cmin) : 100 mm
- plage d’utilisation : -40°C à +80°C
- charge admissible en traction : 160 daN en béton C16/20, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire
- charge admissible en cisaillement : 440 daN en béton C16/20 et maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire
- résistance au feu : 90 minutes (FB90) dans le béton pour une charge jusqu’à 80 kg
- empreinte de vissage : TORX 40
- évaluation technique européenne (ATE) et conformité ETAG 020
- système d’expansion adapté au type de support : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage par verrouillage de forme dans parpaings creux
- référence fournisseur : EX-91014410120
- marque : SCELL-IT
