30 chevilles longue expansion nylon - vis th - Ø10x140mm - SCELL-IT - EX-91014410140
Référence : S344EX91014410140
Découvrez 30 chevilles longue expansion nylon - vis th - Ø10x140mm - SCELL-IT - EX-91014410140 disponible à l'achat
- Excellente tenue dans tous les types de matériaux
- Cheville 100% nylon pour une durabilité accrue
- Utilisation possible de -40°C à +80°C
- Type d'expansion adaptée aux supports variés
- Idéale pour maçonneries creuses et parpaings creux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

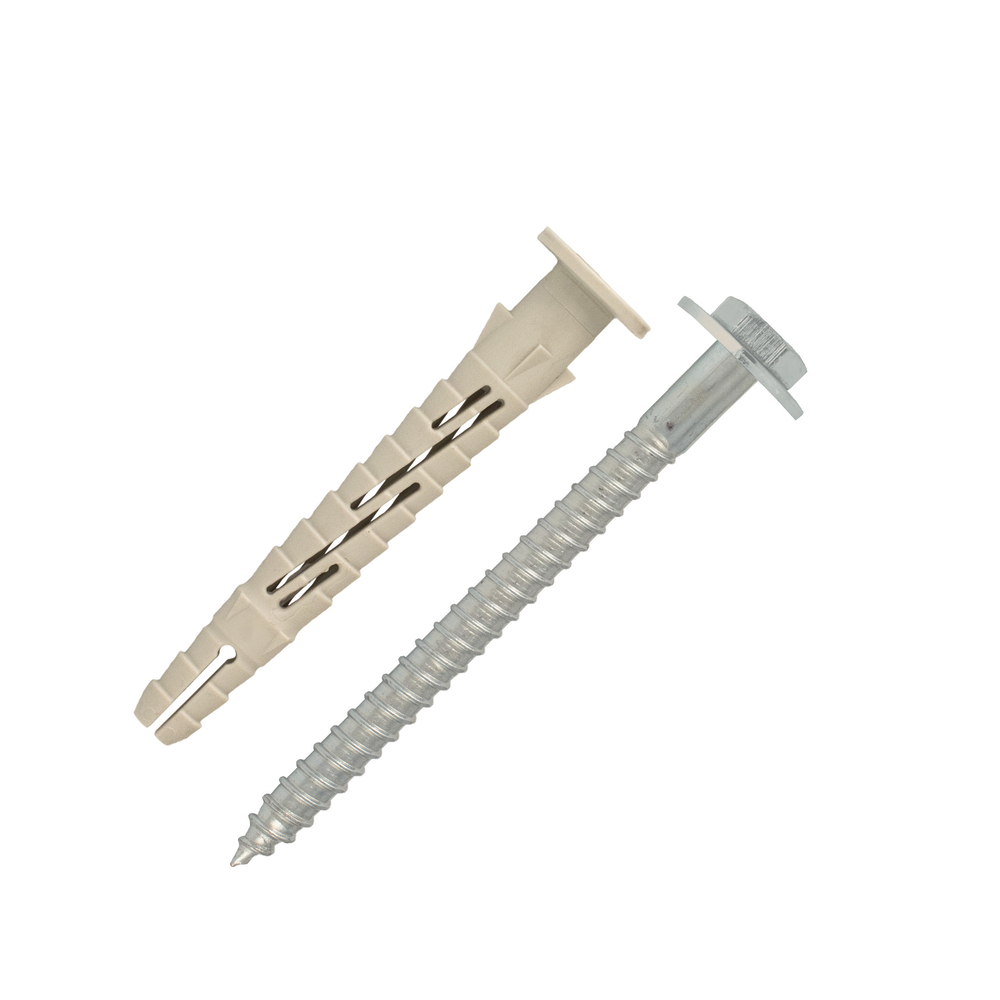

Les chevilles longues à expansion en nylon SCELL-IT, modèle EX-91014410140, sont conçues pour offrir une performance optimale dans une large gamme de matériaux.
Ces chevilles bénéficient d’une Évaluation Technique Européenne (ETA) garantissant une excellente tenue dans tous types de supports, notamment le béton, les maçonneries pleines, les maçonneries creuses alvéolaires comme la brique Porotherm, ainsi que les parpaings creux.
Fabriquées en nylon 100 % polyamide PA6, elles assurent robustesse et durabilité accrues, avec une plage d’utilisation étendue de -40°C à +80°C.
Leur système d’expansion s’adapte au type de support : elles gonflent uniformément dans les matériaux pleins, s’étendent en profondeur dans les maçonneries creuses alvéolaires et réalisent un nouage (verrouillage de forme) dans les parpaings creux.
Les chevilles sont fournies avec des vis en acier électrozingué blanc à tête hexagonale à embase, facilitant le vissage grâce à une empreinte TORX 40.
Le produit est disponible en différentes dimensions, ici en diamètre 10 mm et longueur 140 mm, avec une longueur de vis adaptée de 145 mm.
La mise en œuvre se déroule en trois étapes : perçage du support sans endommager l’armature du béton, insertion de la cheville par léger coup de marteau, puis vissage jusqu’au contact de la tête de vis avec la bague plastique.
La cheville est correctement posée lorsque la bague plastique ne tourne plus dans le trou et que la vis ne présente plus de jeu.
Pour les supports creux, il est important de vérifier que l’expansion ou le nouage de la cheville a bien eu lieu.
Les performances mécaniques sont élevées, avec une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton pour une charge allant jusqu’à 80 kg.
Les charges de service admissibles sont, par exemple, en traction : 160 daN dans le béton et 140 daN dans la maçonnerie creuse, et en cisaillement : 440 daN dans le béton et la maçonnerie creuse.
Les conditions d’utilisation recommandent une épaisseur minimale du support de 140 mm, un entraxe minimal de 100 mm, ainsi qu’une distance minimale au bord de 100 mm pour garantir une fixation optimale.
Cette cheville est idéale pour des applications variées telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons.
En résumé, cette cheville longue à expansion en nylon est un produit polyvalent, performant et robuste, adapté à de nombreux supports et conditions d’utilisation, garantissant une fixation durable et sécurisée.
Fabriquée à 100 % en nylon (polyamide PA6), cette cheville assure une longue durée de vie et peut être utilisée dans une plage de températures allant de -20°C à +40°C. Sa résistance au feu est certifiée FB90, garantissant une tenue de 90 minutes pour un diamètre de 10 mm dans le béton, avec une charge jusqu’à 80 kg.
Le système d’expansion s’adapte au type de support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion longue sur plusieurs alvéoles dans les maçonneries creuses alvéolaires (type brique Porotherm), et nouage (verrouillage de forme) dans les parpaings creux. Cette technologie assure une fixation robuste et fiable.
La cheville est associée à une vis en acier électrozingué blanc, à tête hexagonale à embase, avec une empreinte TORX 40 facilitant le vissage. La longueur de la vis est de 145 mm, adaptée à la cheville de 140 mm, avec un diamètre de vis de 7 mm.
Les dimensions et conditions de mise en œuvre recommandées sont les suivantes :
- épaisseur minimale du support (hmin) : 140 mm
- entraxe minimum (smin) : 100 mm
- distance au bord minimum (cmin) : 100 mm
- diamètre de perçage : 10 mm
- profondeur de perçage : 150 mm
- ouverture de clé : 13 mm
Les charges de service admissibles sont :
- traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
- cisaillement : 440 daN en béton, 440 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
La mise en œuvre se réalise en trois étapes : perçage du trou sans endommager l’armature, insertion de la cheville nylon à travers la pièce à fixer, puis vissage de la vis jusqu’à ce que la tête touche la bague plastique. La fixation est correcte lorsque la bague ne tourne pas et que la vis est solidement bloquée.
Cette cheville est adaptée pour diverses applications, notamment pour la fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres, vêtures, vêtages et chevrons.
En résumé, cette cheville nylon longue expansion avec vis tête hexagonale à embase est un produit robuste, polyvalent, certifié, offrant une fixation sûre et durable dans une large gamme de matériaux, avec une mise en œuvre simple et des performances adaptées aux exigences professionnelles.
- matière cheville : nylon 100 % polyamide PA6
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 140 mm
- longueur vis : 145 mm
- empreinte vis : TORX 40
- type de vis : tête hexagonale à embase
- plage d’utilisation : -40°C à +80°C
- résistance au feu : 90 minutes (FB90) en diamètre 10 mm dans le béton
- charge maximale en traction : 160 daN dans le béton, 140 daN dans la maçonnerie creuse
- charge maximale en cisaillement : 440 daN dans le béton et la maçonnerie creuse
- épaisseur minimale du support : 140 mm
- entraxe minimal : 100 mm
- distance minimale au bord : 100 mm
- type d’expansion : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage dans parpaings creux
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville nylon longue expansion ?
Cette cheville est compatible avec le béton (≥ C16/20 selon norme EN 206-1 :2000 ou supérieur), les maçonneries pleines (norme EN 771-1 :2011 type B), les maçonneries creuses alvéolaires (type brique Porotherm, norme EN 771-1 :2011) et les parpaings creux. Elle s’adapte à ces matériaux grâce à un système d’expansion spécifique (gonflement, expansion ou nouage selon le support).
Quelles sont les caractéristiques techniques principales de la cheville et de la vis associée ?
La cheville est en nylon 100% (polyamide PA6) avec une longueur de 140 mm et un diamètre de 10 mm. La vis est en acier électrozingué blanc, de longueur 145 mm, avec une empreinte TORX 40 facilitant le vissage. La profondeur de perçage recommandée est de 150 mm.
Quels sont les critères à respecter pour garantir la performance et la sécurité lors de la mise en œuvre ?
Il est essentiel de respecter la distance minimale au bord (100 mm), l’entraxe minimal (100 mm) et l’épaisseur minimale du support (140 mm). Le forage doit être réalisé sans endommager l’armature du béton, suivi d’un dépoussiérage du trou. La cheville doit être introduite par de légers coups de marteau et vissée jusqu’à ce que la bague plastique ne tourne plus.
Quelles sont les performances en charges de service de cette cheville ?
En béton, la cheville supporte une traction de 160 daN et un cisaillement de 440 daN. En maçonnerie pleine, la traction est de 140 daN et le cisaillement de 440 daN. En maçonnerie creuse alvéolaire, la traction et le cisaillement sont limités à 26 daN. Ces valeurs intègrent les coefficients de sécurité selon l’ATE et l’ETAG 014.
Quelle est la plage de température d’utilisation recommandée pour ce produit ?
La cheville en nylon assure une utilisation fiable dans une plage de températures de -20°C à +40°C, garantissant sa durabilité et sa tenue mécanique dans ces conditions.
Quelle certification garantit la conformité et la sécurité de cette cheville ?
Cette cheville bénéficie d’un Agrément Technique Européen (ETA) conforme à l’ETAG 020. Elle présente également une résistance au feu FB90 (90 minutes) en Ø10 dans le béton pour une charge jusqu’à 80 kg.
