4 chevilles corps creux acier zingué - M4x35mm - SCELL-IT - EX-9110104035GB
Référence : S344EX9110104035GB
Découvrez 4 chevilles corps creux acier zingué - M4x35mm - SCELL-IT - EX-9110104035GB disponible à l'achat
- Fabrication en acier zingué pour une meilleure durabilité
- Conçues pour les matériaux creux, idéales pour divers usages
- Dimensions adaptées pour des fixations solides et fiables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

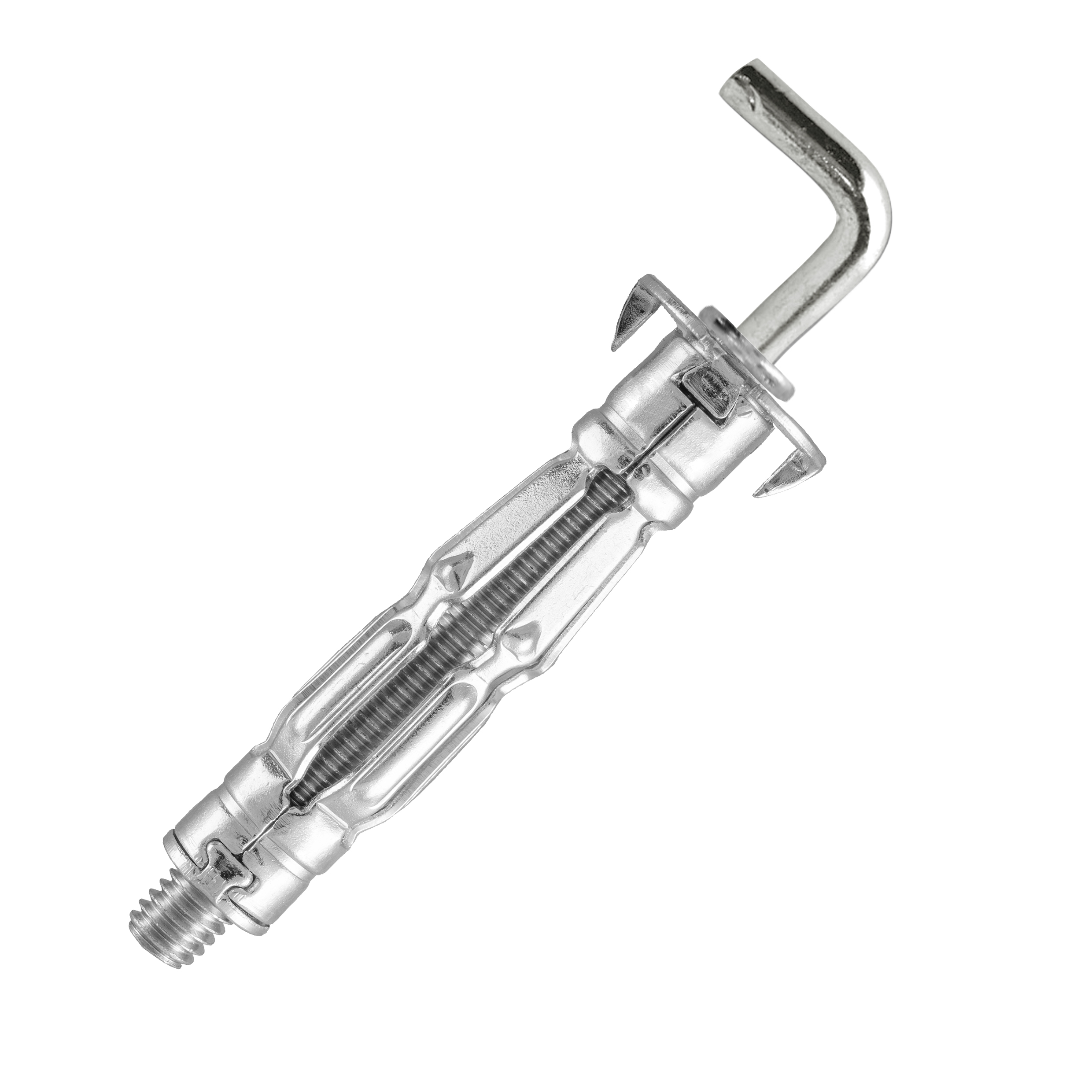

Les 4 chevilles corps creux en acier zingué M4x35mm de la gamme SCELL-IT sont spécialement conçues pour assurer des fixations solides et durables dans les matériaux creux tels que les plaques de plâtre et les parpaings creux.
Fabriquées en acier électrozingué, elles bénéficient d’une protection durable contre la corrosion, garantissant une longévité optimale.
Ces chevilles disposent de cinq larges branches pré-cintrées qui facilitent leur expansion et assurent une répartition optimale de l’appui à l’arrière de la paroi-support, ce qui augmente considérablement leur résistance à l’arrachement.
La tête large est équipée d’ergots anti-rotation qui assurent une finition stable et évitent la détérioration des parois.
La tête détachable permet, après fixation, de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
Le principe de mise en œuvre repose sur une traction exercée à l’aide d’une pince à expansion (type "MD" ou rapide "2X") qui provoque l’expansion des branches de la cheville.
Les étapes de pose sont les suivantes :
- Percer le support au diamètre recommandé de 8 mm pour la cheville M4x35mm,
- Introduire la cheville à fleur du trou, puis dévisser la vis de ±4 mm,
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis,
- Actionner la pince jusqu’à obtenir la résistance de mise en assise,
- Retirer la vis pour positionner l’objet à fixer, puis revisser à l’aide d’un tournevis.
Les dimensions précises de la cheville M4x35mm sont une longueur totale de 35 mm, un diamètre d’expansion de 8 mm, une profondeur d’ancrage de 13 mm, avec une longueur de vis adaptée de 40 mm.
La résistance moyenne à l’arrachement pour cette référence est de 40 daN sur support BA10 (plaque de plâtre standard).
Il est recommandé d’appliquer un coefficient de sécurité selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques et 6 pour charges dynamiques.
Ces chevilles sont compatibles avec divers accessoires complémentaires, notamment des pitons, crochets et gonds à embase métal, ainsi que des pinces à expansion adaptées aux chevilles M4 à M8.
En résumé, ces chevilles offrent une fixation fiable et durable dans les matériaux creux, avec une mise en œuvre simple et une finition soignée grâce à leur tête détachable et leur conception optimisée pour éviter la détérioration des supports.
Le principe de pose repose sur la traction exercée à l’aide d’une pince à expansion (type "MD" ou rapide "2X"), qui provoque l’expansion des branches de la cheville, lesquelles se replient et se plaquent contre l’arrière de la paroi-support. La tête détachable permet, une fois détachée avec un tournevis, de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
Les dimensions spécifiques pour la version M4x35mm sont : longueur totale 35 mm, diamètre extérieur 8 mm, diamètre de perçage recommandé 8 mm, avec une profondeur de perçage adaptée à 41 mm. La cheville est fournie avec une vis à tête cylindrique.
La résistance à l’arrachement moyenne pour cette référence est de 40 daN sur support BA10 (plaque de plâtre standard). Il est recommandé d’appliquer un coefficient de sécurité adapté selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques, et 6 pour charges dynamiques.
Fabriquée en acier électrozingué, la cheville bénéficie d’une protection durable contre la corrosion. Son ancrage optimal de l’écrou dans le corps assure un montage fiable et sécurisé.
L’usage principal de cette cheville est la fixation d’objets sur supports creux, notamment en construction et rénovation pour accrocher des éléments légers à moyens sur plaques de plâtre ou parpaings creux.
Pour la pose, il convient de percer le support au diamètre indiqué, d’introduire la cheville à fleur du trou, de dévisser la vis de +/- 4 mm, puis d’actionner la pince à expansion jusqu’à obtenir la résistance nécessaire. Après retrait de la vis, l’objet à fixer peut être positionné et fixé à l’aide d’un tournevis.
Des accessoires complémentaires tels que la pince à expansion rapide "2X" ou la pince "MD" facilitent la mise en œuvre.
Cette cheville répond aux exigences de finition esthétique, de stabilité et de résistance, tout en évitant la détérioration des supports creux.
- matériau : acier électrozingué
- longueur totale : 35 mm
- diamètre d’expansion : 8 mm
- profondeur d’ancrage : 13 mm
- longueur de vis adaptée : 40 mm
- résistance moyenne à l’arrachement : 40 daN sur support BA10 (plaque de plâtre standard)
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- 5 larges branches pré-cintrées pour une expansion facilitée et une répartition optimale de l’appui
- compatible avec pinces à expansion type "MD" ou rapide "2X"
- conçue pour matériaux creux (plaques de plâtre, parpaings creux)
- référence fournisseur : EX-9110104035GB
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques spécifiques de la cheville corps creux acier zingué M4x35mm SCELL-IT ?
Cette cheville métallique à expansion est en acier électrozingué, assurant une protection durable contre la corrosion. Elle mesure 35 mm de longueur totale avec un diamètre de 4 mm et un diamètre de perçage recommandé de 8 mm. Elle comporte 5 larges branches précintrées pour faciliter l’expansion et répartir l’appui de manière optimale.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
Il faut percer un trou au diamètre recommandé (8 mm), introduire la cheville à fleur du trou, puis dévisser la vis de 4 mm environ. Ensuite, positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis, et actionner la pince jusqu’à obtenir la résistance de mise en assise. Enfin, retirer la vis, positionner l’objet à fixer, puis revisser avec un tournevis. La tête détachable permet de pousser la cheville à l’intérieur de la cloison pour une finition esthétique.
Quelles sont les performances de résistance à l’arrachement sur plaque de plâtre de 10 mm ?
La cheville M4x35mm offre une résistance moyenne à l’arrachement de 40 daN sur support BA10 (plaque de plâtre 10 mm). Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour les charges statiques ponctuelles, 5 pour les charges linéiques et 6 pour les charges dynamiques.
Quels sont les supports compatibles avec cette cheville ?
Cette cheville est conçue pour les matériaux creux tels que les plaques de plâtre et les parpaings creux. Elle assure une fixation fiable dans ces supports en répartissant la charge grâce à ses larges branches d’expansion.
Quels outils sont nécessaires pour la pose de cette cheville ?
Pour la pose avec vis montée, il est conseillé d’utiliser une pince à expansion classique de type "MD". Pour un montage sans vis, une pince à expansion rapide "2X" est recommandée. Le vissage final s’effectue avec un tournevis.
