4 chevilles corps creux acier zingué - M4x35mm - SCELL-IT - EX-9110104035OB
Référence : S344EX9110104035OB
Découvrez 4 chevilles corps creux acier zingué - M4x35mm - SCELL-IT - EX-9110104035OB disponible à l'achat
- Chevilles en acier zingué pour une durabilité maximale.
- Conçues pour les corps creux, idéales pour diverses applications.
- Dimensions M4x35mm pour un ajustement optimal et précis.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce produit se compose de 4 chevilles pour corps creux en acier électrozingué de dimensions M4x35mm, conçues pour offrir une durabilité maximale.
Ces chevilles sont spécialement adaptées aux supports creux tels que les plaques de plâtre et les parpaings creux.
Elles sont fabriquées en acier zingué garantissant une protection durable contre la corrosion.
La cheville présente une tête large avec des ergots anti-rotation, assurant une finition stable et évitant la détérioration des parois.
Elle comporte cinq larges branches pré-cintrées qui se replient lors de la pose pour une répartition optimale de l’appui et une résistance élevée à l’arrachement.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
Le principe de fonctionnement repose sur une expansion provoquée par une traction exercée avec une pince à expansion (type MD ou pince rapide 2X).
Cette traction entraîne le repli des branches de la cheville qui se plaquent à l’arrière du support creux, garantissant une grande surface de contact et une forte résistance mécanique.
La pose s’effectue en perçant un trou au diamètre recommandé de 6 mm, en insérant la cheville à fleur du trou, puis en actionnant la pince jusqu’à obtention de la résistance de mise en assise.
Ensuite, la vis est retirée pour positionner l’objet à fixer avant d’être resserrée avec un tournevis.
Les dimensions précises de la cheville sont : longueur totale 35 mm, diamètre extérieur 8 mm, diamètre du perçage recommandé 6 mm, avec une longueur de vis adaptée de 41 mm.
La résistance moyenne à l’arrachement est d’environ 40 daN sur support BA10.
Ces chevilles conviennent pour une large gamme d’applications dans les corps creux, offrant une fixation fiable et durable.
Elles sont compatibles avec des outils d’expansion classiques (pince MD) ainsi qu’avec une pince à expansion rapide (référence 2X) pour faciliter la pose.
En résumé, les chevilles corps creux en acier zingué M4x35mm SCELL-IT garantissent une fixation solide grâce à leur conception technique optimisée : matériaux résistants, expansion efficace, finition soignée et adaptabilité aux supports creux courants.
Description et caractéristiques :
- Ces chevilles métalliques à expansion sont conçues pour une fixation fiable dans des supports creux tels que plaques de plâtre et parpaings creux.
- Le corps est en acier électrozingué, assurant une protection durable contre la corrosion.
- La cheville est équipée de 5 larges branches précintrées qui facilitent son expansion et assurent une répartition optimale de l’appui dans le support, augmentant ainsi la résistance à l’arrachement.
- La tête large avec ergots anti-rotation garantit une finition stable et évite la détérioration des parois.
- La tête est détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique discrète.
Fonctionnement et mise en œuvre :
- La pose s’effectue avec une pince à expansion classique (type "MD") ou une pince à expansion rapide ("2X").
- Le principe repose sur la traction exercée par la pince qui provoque l’expansion des branches de la cheville, lesquelles se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une forte résistance à l’arrachement.
- Les étapes de montage comprennent le perçage du support au diamètre recommandé, l’introduction de la cheville à fleur du trou, le dévissage de la vis d’environ 4 mm, l’actionnement de la pince jusqu’à obtention de la résistance de mise en assise, le retrait de la vis pour positionner l’objet à fixer, puis le vissage final avec un tournevis.
Dimensions et performances :
- Longueur totale : 35 mm
- Diamètre extérieur : 8 mm
- Diamètre de perçage recommandé (dcut) : 8 mm
- Résistance moyenne à l’arrachement sur support BA10 : 40 daN pour la version M4x35
- Coefficients de sécurité recommandés selon la nature de la charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, 6 pour charges dynamiques.
Avantages produit :
- Ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage solide.
- Protection durable grâce à l’acier électrozingué.
- Finition soignée grâce à la tête large et aux ergots anti-rotation.
- Adaptée aux supports creux fragiles, avec une expansion facilitée par les branches précintrées.
- Possibilité de finition esthétique discrète grâce à la tête détachable.
Accessoires compatibles :
- Pince à expansion "MD" pour chevilles M4 à M6.
- Pince à expansion rapide "2X" pour chevilles M4 à M8.

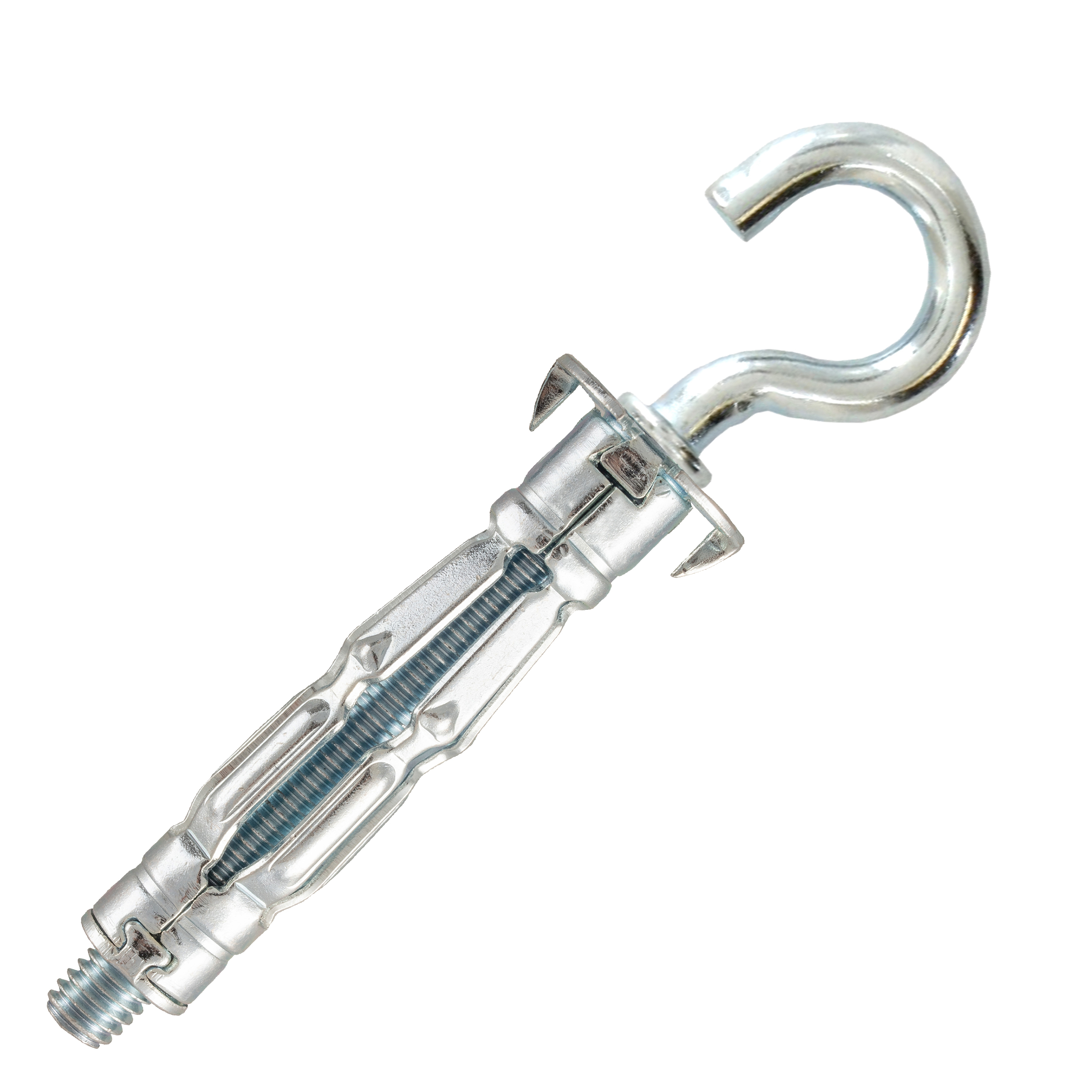

- Produits complémentaires tels que piton, crochet et gond à embase métal.
Cette cheville Spyder M4x35 mm est donc un système de fixation performant, fiable et adapté aux matériaux creux, offrant à la fois robustesse et facilité d’installation.
- matériau : acier électrozingué
- dimensions : M4 x 35 mm
- longueur totale : 35 mm
- diamètre extérieur : 8 mm
- diamètre perçage recommandé : 6 mm
- longueur vis adaptée : 41 mm
- tête large avec ergots anti-rotation
- 5 larges branches pré-cintrées pour une répartition optimale de l’appui
- tête détachable à l’aide d’un tournevis pour finition esthétique
- résistance moyenne à l’arrachement : 40 daN sur support BA10
- conçue pour supports creux tels que plaques de plâtre et parpaings creux
- pose par expansion provoquée par traction avec pince à expansion (type MD ou pince rapide 2X)
- marque : Scell-it
- référence fournisseur : EX-9110104035OB
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Comment fonctionne la cheville corps creux acier zingué M4x35mm SCELL-IT ?
La cheville fonctionne par expansion grâce à une pince à expansion (type "MD" ou "2X"). La traction exercée replie les 5 larges branches précintrées qui se plaquent à l’arrière du support creux, assurant une large surface de contact et une résistance élevée à l’arrachement.
Quels supports sont compatibles avec cette cheville métallique à expansion ?
Elle est conçue pour les supports creux tels que les plaques de plâtre et les parpaings creux, offrant une fixation adaptée et fiable dans ces matériaux.
Quelles sont les caractéristiques techniques spécifiques de cette cheville M4x35mm ?
Elle mesure 35 mm de longueur, a un diamètre de perçage recommandé de 8 mm, et est fabriquée en acier électrozingué pour une protection durable contre la corrosion. Sa tête large avec ergots anti-rotation assure une fixation stable et évite la détérioration des parois.
Quelle résistance à l’arrachement peut-on attendre de cette cheville ?
La résistance moyenne à l’arrachement dans un support béton armé BA10 est de 40 daN. Il est recommandé d’appliquer des coefficients de sécurité : minimum x3 pour charges statiques ponctuelles, x5 pour charges statiques linéiques et x6 pour charges dynamiques.
Comment se réalise la finition esthétique après pose de la cheville ?
La tête de la cheville est détachable à l’aide d’un tournevis, ce qui permet de la pousser à l’intérieur de la cloison creuse pour une finition propre et discrète, sans détériorer le support.
