40 chevilles à frapper tête plate - clou acier zingué - Ø5x27mm - SCELL-IT - EX-9101145027B
Référence : S344EX9101145027B
Découvrez 40 chevilles à frapper tête plate - clou acier zingué - Ø5x27mm - SCELL-IT - EX-9101145027B disponible à l'achat
- Cheville prémontée pour une pose rapide et facile.
- Clou fileté pour un démontage simple après installation.
- Design optimisé pour un excellent guidage lors de la pose.
- Disponible en plusieurs versions : tête plate, fraisée et large.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

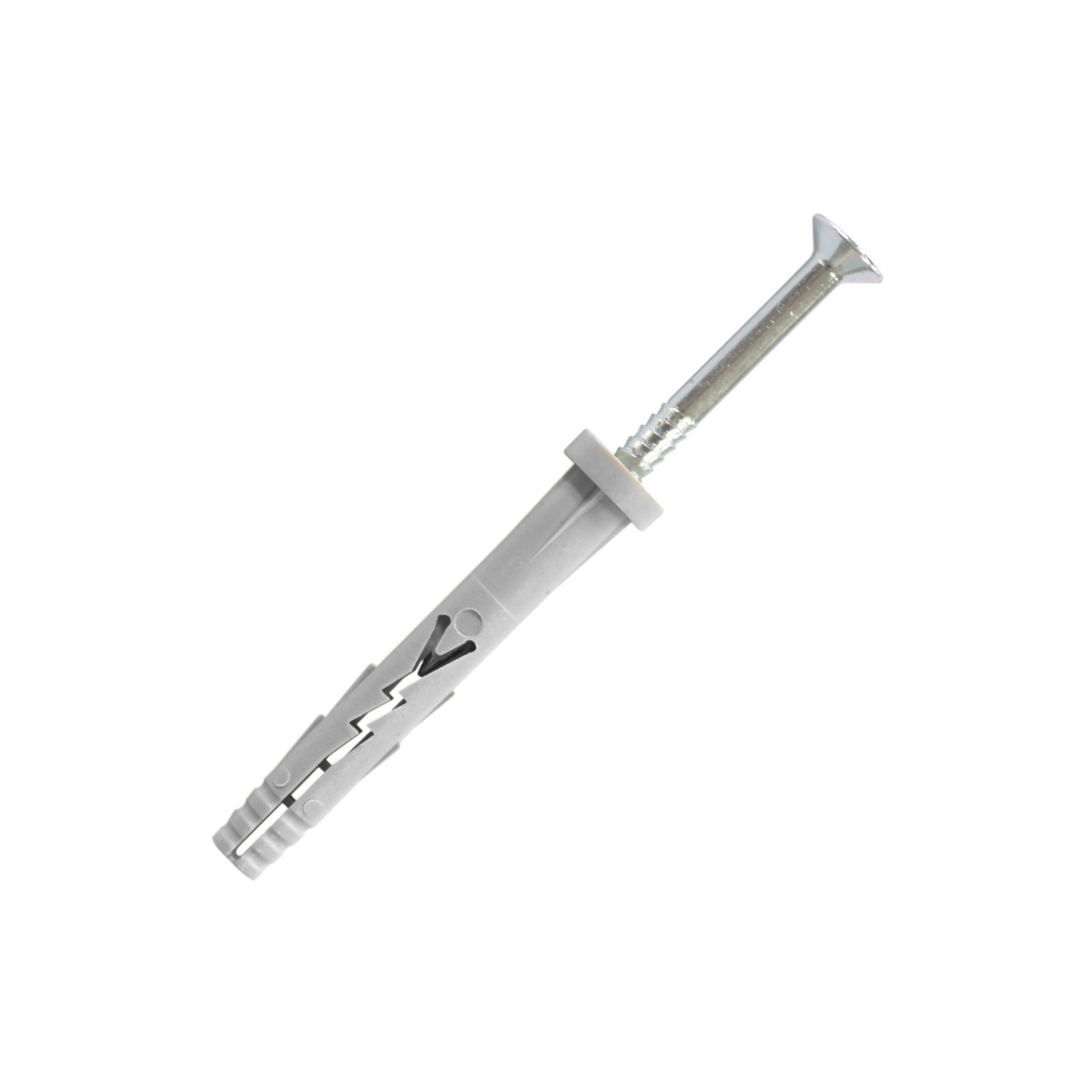

Cette cheville à frapper universelle YZZY est conçue pour une installation rapide et efficace grâce à sa cheville prémontée en nylon et son clou en acier zingué.
Le clou, fileté, facilite le démontage après pose.
Son design optimise le guidage du clou, garantissant une fixation fiable.
La cheville est disponible en plusieurs versions de tête : plate, fraisée et large.
Elle s’utilise principalement dans le béton (de C12/15 à C50/60), la maçonnerie pleine et la maçonnerie creuse.
Pour fixer un élément, il faut percer un trou au diamètre et à la profondeur recommandés, insérer la cheville à travers l’objet à fixer puis frapper sur la tête du clou pour provoquer l’expansion de la cheville.
Les dimensions standards pour la version tête plate avec clou acier zingué sont un diamètre de 5 mm et une longueur totale de 27 mm, avec un diamètre de perçage de 5 mm et une profondeur de 25 mm.
D’autres tailles sont disponibles, allant jusqu’à un diamètre de 8 mm et une longueur de 135 mm, avec des profondeurs de perçage adaptées.
Les charges de service recommandées varient selon le diamètre et le matériau support :
- Pour un diamètre de 5 mm, la charge maximale est de 21 daN en béton C12/15.
- Pour un diamètre de 6 mm, elle atteint jusqu’à 54 daN en béton de C16/20 à C50/60.
- Pour un diamètre de 8 mm, la charge maximale est également de 54 daN dans les mêmes conditions.
Les conditions de pose recommandent un espacement minimal de 100 mm entre chevilles, une distance minimale des bords de 100 mm et une profondeur de fixation conforme aux dimensions indiquées.
Ce produit se distingue par sa facilité de pose, sa polyvalence d’utilisation dans différents matériaux et la possibilité de démontage grâce au clou fileté.
Il est conditionné en lot de 40 chevilles à frapper avec clou acier zingué, diamètre 5 x 27 mm, référence SCELL-IT EX-9101145027B.
Une version en inox A4 est disponible pour des applications nécessitant une résistance accrue à la corrosion.
Cette cheville est conforme aux normes d’utilisation pour fixation dans béton et maçonnerie, garantissant fiabilité et sécurité dans les installations.
Matériaux :
- Cheville en nylon
- Clou en acier zingué ou inox A4
Applications :
- Adaptée pour béton, maçonnerie pleine et maçonnerie creuse
Mise en œuvre :
- Percer un trou au diamètre et à la profondeur recommandés
- Insérer la cheville à travers l’objet à fixer
- Frapper sur la tête du clou pour réaliser l’expansion de la cheville
Dimensions techniques (extrait pour Ø5x27 mm) :
- Diamètre : 5 mm
- Longueur totale : 27 mm
- Profondeur de perçage mini : 25 mm
- Fixation maximale : 5 mm
Performances de charge indicatives (en daN) selon matériau et diamètre :
- Ø5 mm : 21 daN en béton C12/15, 32 daN en béton C16/20 et brique pleine
- Ø6 mm : jusqu’à 54 daN en béton C16/20 à C50/60
- Ø8 mm : jusqu’à 54 daN en béton C12/15, C16/20 à C50/60 et brique pleine
Avantages :
- Montage rapide grâce à la cheville prémontée
- Possibilité de démontage grâce au clou fileté
- Excellente tenue et guidage du clou
- Existe également en inox A4 pour une meilleure résistance à la corrosion
Cette cheville est conçue pour des fixations solides dans divers supports courants du bâtiment, avec une gamme complète de dimensions et de têtes adaptées à différents besoins.
- matière : cheville nylon, clou acier zingué 5.6
- clou fileté pour un démontage possible
- design optimisé pour un excellent guidage du clou
- disponible en versions tête plate, tête fraisée et tête large
- diamètre : 5 mm
- longueur totale : 27 mm
- diamètre de perçage : 5 mm
- profondeur de perçage : 25 mm
- charge maximale en béton C12/15 : 21 daN (diamètre 5 mm)
- charge maximale en béton C16/20 à C50/60 : jusqu’à 54 daN (diamètre 6 mm et 8 mm)
- espacement minimal entre chevilles : 100 mm
- distance minimale des bords : 100 mm
- référence fournisseur : EX-9101145027B
- marque : Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville à frapper universelle ?
Cette cheville est compatible avec le béton (de C12/15 à C50/60), la maçonnerie pleine et la maçonnerie creuse. Elle convient également à la brique pleine d’une densité supérieure ou égale à 1,7 kg/dm³.
Quelles sont les différentes versions disponibles de cette cheville à frapper ?
Le produit existe en plusieurs versions de tête : tête plate, tête fraisée et tête plate large. Le clou peut être en acier zingué classe 5.6 ou en inox A4 pour une meilleure résistance à la corrosion.
Quelles sont les étapes précises de mise en œuvre pour assurer une fixation efficace ?
Il faut percer un trou au diamètre (dcut) et à la profondeur minimale (h1) recommandés selon la taille de la cheville. Ensuite, insérez la cheville à travers l’objet à fixer, puis frappez sur la tête du clou avec un marteau pour provoquer l’expansion de la cheville dans le support. Les distances minimales entre fixations doivent être respectées : 100 mm en profondeur (hmin), en entraxe (cmin) et en bord (smin).
Quels sont les niveaux de charge maximale recommandés selon le diamètre et le support ?
Les charges maximales recommandées varient selon le diamètre et le support : par exemple, pour un diamètre de 5 mm, la charge est de 21 daN en béton C12/15 et 32 daN en béton C16/20 ou brique pleine. Pour un diamètre de 8 mm, la charge maximale atteint 54 daN dans les mêmes supports. Ces valeurs sont indicatives et doivent être prises en compte dans le dimensionnement.
Comment le clou fileté contribue-t-il à la fonctionnalité de ce produit ?
Le clou fileté permet un démontage possible après installation, ce qui facilite la maintenance ou le remplacement des éléments fixés sans endommager la cheville ni le support.
