40 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x120mm - SCELL-IT - EX-91013410120
Référence : S344EX91013410120
Découvrez 40 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x120mm - SCELL-IT - EX-91013410120 disponible à l'achat
- Performante : excellente tenue dans tous types de matériaux.
- Robuste : cheville en nylon avec durée de vie allongée.
- Température d'utilisation : -40°C à +80°C.
- Polyvalente : adaptée pour différents types de supports.
- Type d'expansion : gonflement ou nouage selon le matériau.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

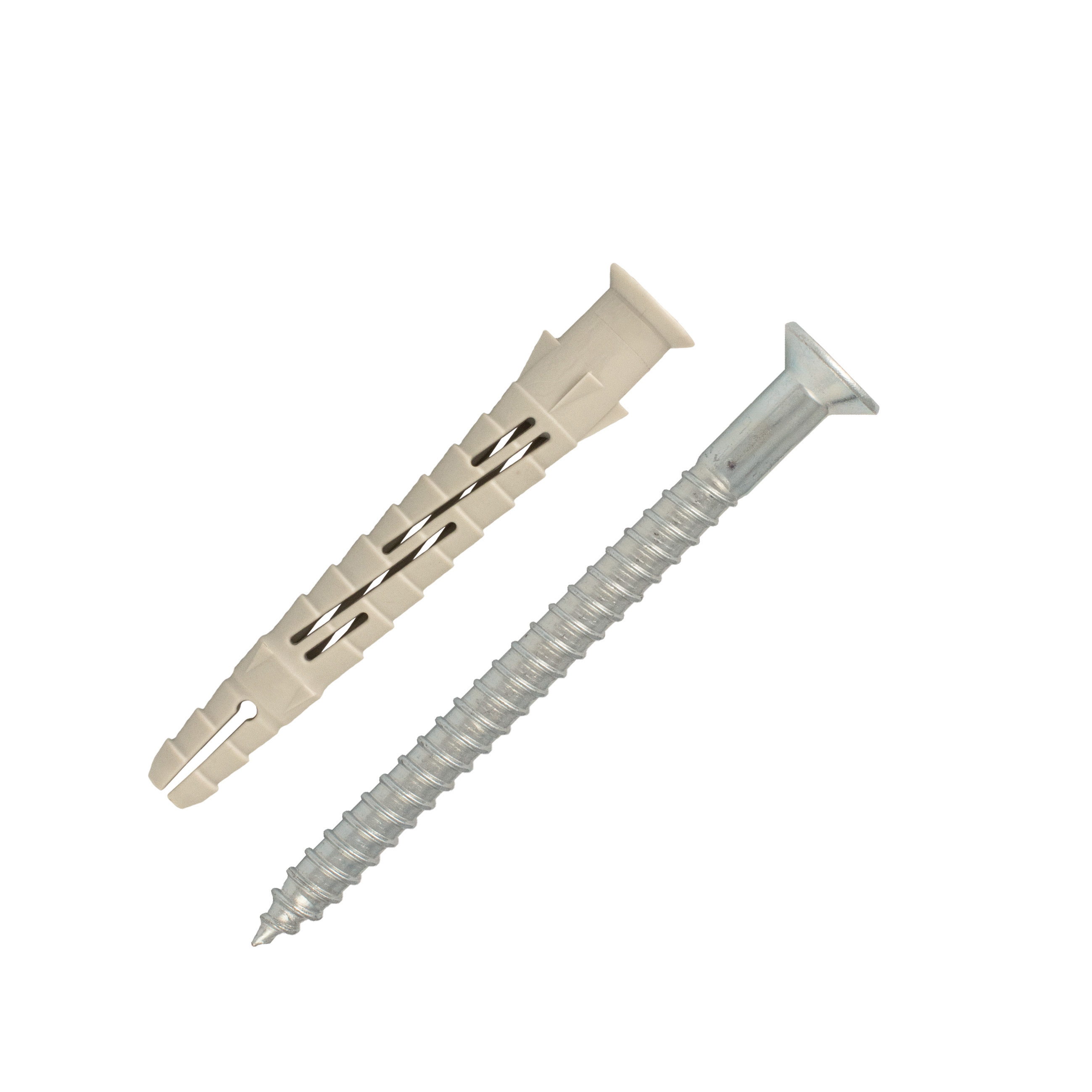

Cheville nylon longue expansion Ø10x120 mm avec vis tête fraisée en acier zingué, modèle SCELL-IT EX-91013410120.
Cette cheville est fabriquée en nylon 100 % (polyamide PA6), garantissant robustesse et longue durée de vie.
Elle bénéficie d’une évaluation technique européenne (ETE) assurant une excellente tenue dans tous types de matériaux, notamment béton, maçonneries pleines et creuses.
La plage de températures d’utilisation s’étend de -40°C à +80°C, avec une résistance au feu de 90 minutes (FB90) pour une charge jusqu’à 80 kg dans le béton.
Le type d’expansion de la cheville s’adapte au support : elle gonfle uniformément dans les matériaux pleins avec une profondeur d’ancrage efficace (hef) de 70 mm,
elle s’étend en profondeur dans les maçonneries creuses alvéolaires (type brique « Porotherm ») et assure un nouage (verrouillage de forme) dans les parpaings creux.
La vis associée est en acier zingué avec empreinte TORX 40 pour un vissage aisé.
Les dimensions précises sont une longueur de cheville de 120 mm, un diamètre de 10 mm, et une longueur de vis de 125 mm (7 x 125 mm).
La profondeur de perçage recommandée est de 130 mm avec un diamètre de perçage de 10 mm.
Les conditions minimales de mise en œuvre comprennent une épaisseur minimale du support (hmin) de 100 mm, un entraxe minimal (smin) de 100 mm, et une distance minimale au bord (cmin) de 100 mm.
Les charges de service admissibles, calculées selon les coefficients de sécurité de l’ETE et de l’ETAG 014, sont de 160 daN en traction et 440 daN en cisaillement pour ce diamètre et type de cheville.
La mise en œuvre se déroule en trois étapes :
- perçage du trou sans endommager l’armature du béton et dépoussiérage soigneux,
- insertion de la cheville nylon à travers la pièce à fixer par de légers coups de marteau,
- vissage de la vis spéciale jusqu’à ce que la tête touche la bague plastique, assurant une expansion correcte de la cheville.
Cette cheville est adaptée pour la fixation d’ossatures, bardages rapportés, fenêtres, vêtures, et chevrons sur supports béton, maçonneries pleines et creuses.
Elle est conforme aux normes européennes ETAG 020 et bénéficie d’une certification CE.
En résumé, la cheville nylon longue expansion SCELL-IT Ø10x120 mm avec vis tête fraisée acier zingué est un système fiable, robuste et polyvalent,
offrant des fixations durables dans divers matériaux de construction avec une mise en œuvre simple et des performances garanties par des certifications techniques européennes.
Fabriquée à 100 % en nylon (polyamide PA6), elle assure une robustesse et une longue durée de vie, avec une plage d’utilisation de -20°C à +40°C. Elle est certifiée pour une résistance au feu de 90 minutes (FB90) dans le béton Ø10, supportant une charge allant jusqu’à 80 kg.
La vis associée est en acier électrozingué avec une empreinte TORX 40, facilitant un vissage aisé et sécurisé. La gamme propose différentes longueurs et diamètres, ici spécifiquement le modèle Ø10 avec une longueur de cheville de 120 mm et une longueur de vis de 125 mm.
La mise en œuvre suit un procédé précis : perçage du support sans endommager l’armature, dépoussiérage du trou, insertion de la cheville à travers la pièce à fixer, puis vissage jusqu’à ce que la tête de vis touche la bague plastique. La fixation est correcte lorsque la bague plastique ne tourne plus et que la vis est immobilisée. Dans les supports creux, il est essentiel de vérifier la bonne expansion ou le nouage de la cheville.
Les données techniques précisent une profondeur minimale de perçage de 130 mm, un diamètre de perçage de 10 mm, une épaisseur maximale à fixer de 50 mm, et des distances minimales au bord (cmin) et entre axes (smin) de 100 mm et 140 mm respectivement dans le béton C16/20.
Les charges de service admissibles sont de 160 daN en traction et 440 daN en cisaillement dans le béton, avec des coefficients de sécurité appliqués conformément à l’ATE et à la norme ETAG 014.
Cette cheville est adaptée aux applications telles que la fixation d’ossatures de bardage rapporté, de fenêtres, de vêtures et de chevrons, offrant une solution fiable et durable pour les travaux de construction et de rénovation.
- matière : cheville nylon (polyamide PA6), vis acier zingué
- diamètre cheville : 10 mm
- longueur cheville : 120 mm
- longueur vis : 125 mm (7 x 125 mm)
- empreinte vis : TORX 40
- profondeur de perçage recommandée : 130 mm
- diamètre de perçage : 10 mm
- épaisseur minimale du support (hmin) : 100 mm
- entraxe minimal (smin) : 100 mm
- distance minimale au bord (cmin) : 100 mm
- plage de températures d’utilisation : -40°C à +80°C
- résistance au feu : 90 minutes (FB90) pour charge jusqu’à 80 kg dans le béton
- type d’expansion : gonflement uniforme dans matériaux pleins (hef = 70 mm), expansion en profondeur ou nouage dans maçonneries creuses
- charges de service admissibles : 160 daN en traction, 440 daN en cisaillement
- certifications : conformité aux normes européennes ETAG 020, certification CE
- marque : SCELL-IT
- référence fournisseur : EX-91013410120
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la plage de température d'utilisation de cette cheville nylon longue expansion ?
La cheville en nylon est utilisable dans une plage de températures comprise entre -20°C et +40°C, garantissant une bonne tenue dans des conditions climatiques variées.
Comment s'adapte le mode d'expansion de la cheville selon le type de support ?
Le mode d'expansion varie selon le matériau : un gonflement uniforme dans les matériaux pleins (béton, maçonneries pleines), une expansion longue sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans les parpaings creux. Cette adaptation assure une fixation fiable dans chaque type de support.
Quels sont les critères de mise en œuvre pour garantir une fixation conforme et sécurisée ?
Le perçage doit respecter la méthode préconisée dans l'Agrément Technique Européen (ETA) sans endommager l’armature béton, suivi d’un dépoussiérage du trou. La cheville est insérée par légers coups de marteau, puis la vis est vissée jusqu’au contact avec la bague plastique. La cheville est correctement posée si la bague ne tourne pas et si la vis est bien bloquée. Pour les supports creux, il faut vérifier que l’expansion ou le nouage est complet.
Quelles sont les performances mécaniques et normes associées à ce produit ?
La cheville est certifiée par un Agrément Technique Européen (ETA) conforme à l’ETAG 020, pour béton, maçonneries pleines et creuses. Elle offre une charge de service en traction de 160 daN et en cisaillement de 440 daN dans un béton C16/20. Elle est également conforme aux normes EN 206-1 et EN 771-1, avec une résistance au feu FB90 (90 minutes) en Ø10 dans le béton pour une charge jusqu’à 80 kg.
Quels sont les types de vis compatibles et leurs caractéristiques ?
Les vis associées sont en acier zingué électro blanc avec empreinte TORX 40 pour la version Ø10, disponibles en tête fraisée, bombée, hexagonale ou piton mâle. Une version inox A4 est également proposée pour une meilleure résistance à la corrosion.
