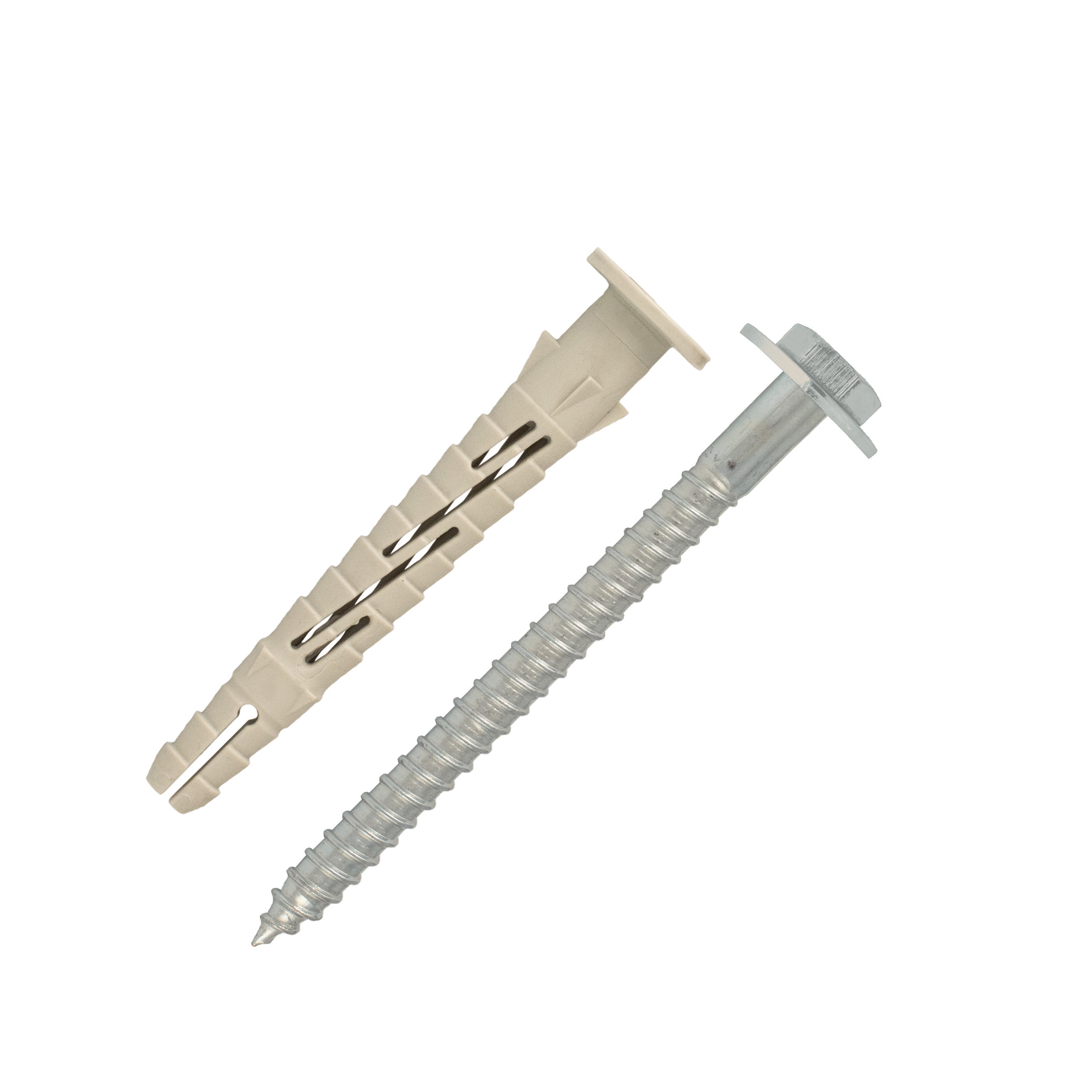

40 chevilles longue expansion nylon - vis th - Ø10x100mm - SCELL-IT - EX-91014410100
Référence : S344EX91014410100
Découvrez 40 chevilles longue expansion nylon - vis th - Ø10x100mm - SCELL-IT - EX-91014410100 disponible à l'achat
- Performante avec une évaluation technique européenne.
- Robuste en 100% nylon, résistant de -40°C à +80°C.
- Type d'expansion adaptable à tous les matériaux.
- Longue durée de vie et polyvalence d'utilisation.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Cheville longue à expansion en nylon de haute performance, certifiée par une évaluation technique européenne (ETAG 020) garantissant une excellente tenue dans tous les types de matériaux.
Cette cheville est fabriquée en nylon 100% polyamide PA6, offrant une robustesse et une longue durée de vie avec une plage d’utilisation de -40°C à +80°C.
Elle est conçue pour s’adapter parfaitement au support grâce à son type d’expansion spécifique : un gonflement uniforme dans les matériaux pleins (béton, maçonneries pleines), une expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm), et un nouage par verrouillage de forme dans les parpaings creux.
Le produit comprend une vis en acier électrozingué blanc avec une tête hexagonale à embase et une empreinte TORX 40 pour un vissage aisé.
La cheville est disponible en diamètre 10 mm et longueur 100 mm, avec une longueur de vis adaptée de 7 x 105 mm.
Elle est compatible avec divers matériaux supports : béton, maçonneries pleines, maçonneries creuses alvéolaires, parpaings creux, ainsi que le béton cellulaire et la pierre naturelle à structure dense (avec essais in situ recommandés).
Les charges de service autorisées sont élevées, avec une résistance en traction allant jusqu’à 160 daN et en cisaillement jusqu’à 440 daN dans le béton C16/20.
Cette cheville supporte une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, pour une charge allant jusqu’à 80 kg.
La mise en œuvre s’effectue par perçage sans endommager l’armature, nettoyage du trou, puis insertion de la cheville à travers la pièce à fixer, suivie du vissage jusqu’au contact de la tête de vis avec la bague plastique.
La fixation est correcte lorsque la bague plastique ne tourne plus et que la vis est bloquée.
Pour les supports creux, il est nécessaire de vérifier que l’expansion ou le nouage s’est bien produit.
Cette cheville est particulièrement polyvalente, adaptée à une large gamme d’applications telles que l’ossature de bardage rapporté, le vêtage, la fixation de fenêtres ou de chevrons.
Elle se décline en plusieurs versions de vis (tête fraisée, tête bombée, tête hexagonale à embase, piton mâle) et en différentes dimensions (diamètres Ø8 et Ø10, longueurs de 80 à 230 mm).
En résumé, cette cheville longue expansion nylon SCELL-IT EX-91014410100 est une solution fiable, robuste et polyvalente pour des fixations durables dans divers matériaux, avec une mise en œuvre simple et des performances certifiées.
Fabriquée en nylon 100 % (polyamide PA6), elle offre une grande robustesse et une longue durée de vie avec une plage d’utilisation allant de -40°C à +80°C. Sa vis en acier électrozingué blanc est équipée d’une tête hexagonale à embase avec empreinte TORX 40 pour un vissage aisé.
Le principe d’expansion de la cheville s’adapte au support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion en profondeur dans les maçonneries creuses alvéolaires (type brique « Porotherm ») et nouage par verrouillage de forme dans les parpaings creux. Cette technologie assure une fixation sûre et durable.
La cheville est certifiée FB90, garantissant une résistance au feu de 90 minutes dans le béton pour une charge jusqu’à 80 kg (Ø10). Elle convient également pour une utilisation dans le béton cellulaire et la pierre naturelle à structure dense, sous réserve de tests in situ.
Les dimensions et données de mise en œuvre sont les suivantes :
- Diamètre cheville : 10 mm
- Longueur cheville : 100 mm
- Épaisseur maximale à fixer : 30 mm
- Diamètre perçage : 10 mm
- Profondeur perçage : 110 mm
- Ouverture de clé : 13 mm
- Longueur vis : 105 mm
- Empreinte : TORX 40
Les charges de service maximales admissibles sont :
- Traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
- Cisaillement : 440 daN en béton, 440 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
La mise en œuvre se fait en trois étapes : perçage du trou sans endommager l’armature, insertion de la cheville par léger coup de marteau, puis vissage jusqu’au contact de la tête de vis avec la bague plastique. La fixation est correcte lorsque la bague plastique ne tourne plus et que la vis est immobilisée.
Cette cheville est adaptée aux applications nécessitant une fixation fiable dans divers supports, notamment pour ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons. Elle offre une solution robuste, polyvalente, avec une excellente tenue mécanique et une bonne résistance au feu.
- matière : cheville nylon 100% polyamide PA6, vis acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 100 mm
- longueur vis : 7 x 105 mm
- type d’expansion : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage par verrouillage dans parpaings creux
- plage de température d’utilisation : -40°C à +80°C
- résistance au feu : 90 minutes (FB90) en Ø10 dans le béton
- résistance traction dans béton C16/20 : jusqu’à 160 daN
- résistance cisaillement dans béton C16/20 : jusqu’à 440 daN
- empreinte vis : TORX 40
- applications : béton, maçonneries pleines, maçonneries creuses alvéolaires, parpaings creux, béton cellulaire, pierre naturelle à structure dense (avec essais in situ recommandés)
- référence fournisseur : EX-91014410100
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec cette cheville longue expansion nylon ?
Cette cheville convient pour le béton, les maçonneries pleines, les maçonneries creuses, ainsi que les parpaings creux. Elle peut également être utilisée dans le béton cellulaire et la pierre naturelle à structure dense, sous réserve de tests in situ.
Comment fonctionne le système d’expansion de cette cheville selon le type de support ?
Le système d’expansion s’adapte au matériau : il y a un gonflement uniforme dans les matériaux pleins, une expansion en profondeur dans les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans les parpaings creux.
Quelles sont les conditions de mise en œuvre à respecter pour garantir la tenue de la cheville ?
Il faut percer sans endommager l’armature, dépoussiérer soigneusement le trou, insérer la cheville par légers coups de marteau, puis visser jusqu’au contact de la tête avec la bague plastique. La cheville est correctement posée lorsque la bague ne tourne pas et que la vis est bien fixée.
Quelles sont les performances de charge pour cette cheville dans différents matériaux ?
Pour un diamètre 10 mm, la charge en traction est de 160 daN en béton, 140 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, les valeurs sont respectivement 440 daN, 440 daN et 26 daN.
Quelles normes et certifications garantissent la fiabilité et la sécurité de cette cheville ?
Cette cheville est couverte par un Agrément Technique Européen (ETE) conforme à l’ETAG 020. Elle respecte également les normes EN 206-1 :2000 pour le béton et EN 771-1 :2011 pour les maçonneries. Elle bénéficie d’une résistance au feu FB90 (90 minutes) pour une charge jusqu’à 80 kg en Ø10 dans le béton.
Quels sont les paramètres dimensionnels et les distances minimales à respecter lors de la pose ?
La distance minimale au bord (cmin) et l’entraxe minimal (smin) sont de 100 mm pour un diamètre de 10 mm. L’épaisseur minimale du support (hmin) est de 140 mm. Le perçage doit avoir un diamètre de 10 mm et une profondeur de 110 mm.
