40 écrous crantés à acier à tête plate à M5x13mm - SCELL-IT - EX-9460110530B
Référence : S344EX9460110530B
Découvrez 40 écrous crantés à acier à tête plate à M5x13mm - SCELL-IT - EX-9460110530B disponible à l'achat
- Écrous crantés en acier pour une fixation robuste
- Dimensions : M5x13mm, adaptés à divers projets
- Idéaux pour les assemblages où une bonne adhérence est requise
- Conception à tête plate pour un profil bas
- Vendu par lot de 40 pour un usage pratique et économique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

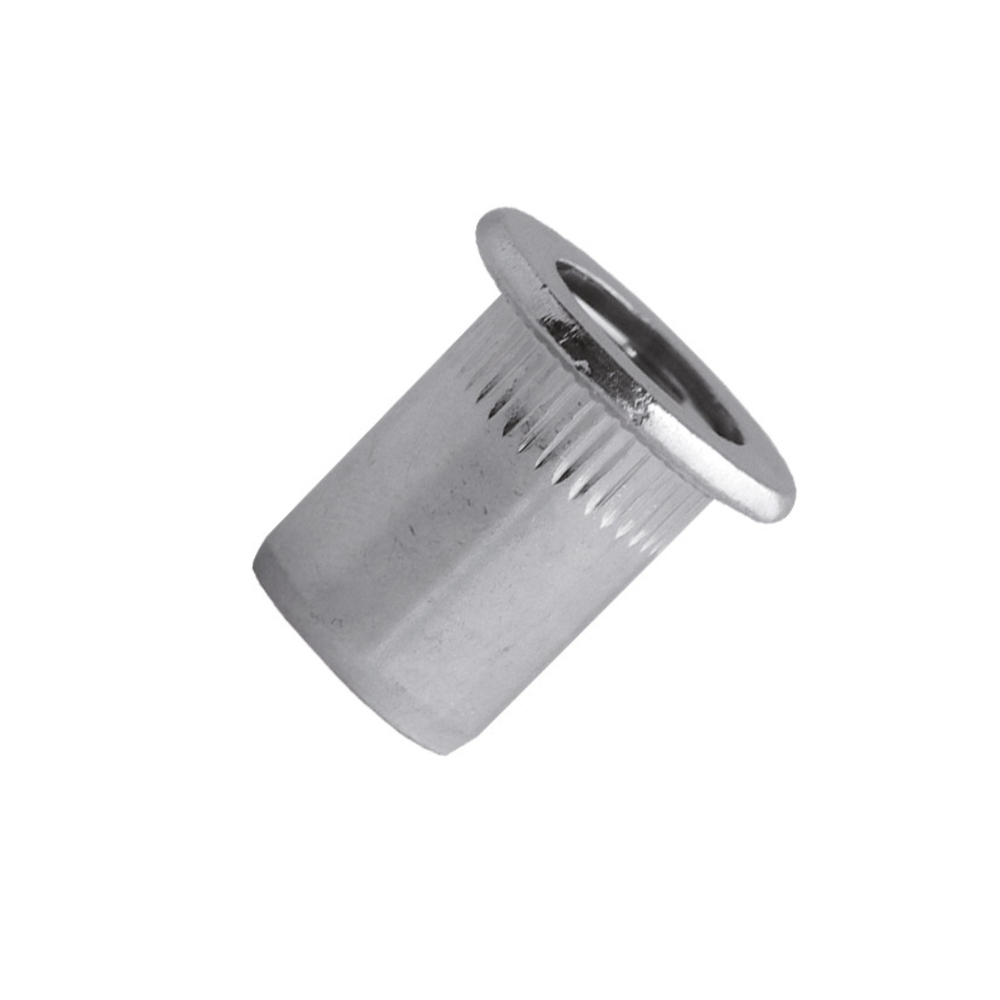

Ce lot comprend 40 écrous crantés en acier à tête plate, de dimensions M5x13mm, conçus pour offrir une fixation robuste.
Ces écrous sont particulièrement adaptés aux assemblages nécessitant une bonne adhérence grâce à leur surface crantée.

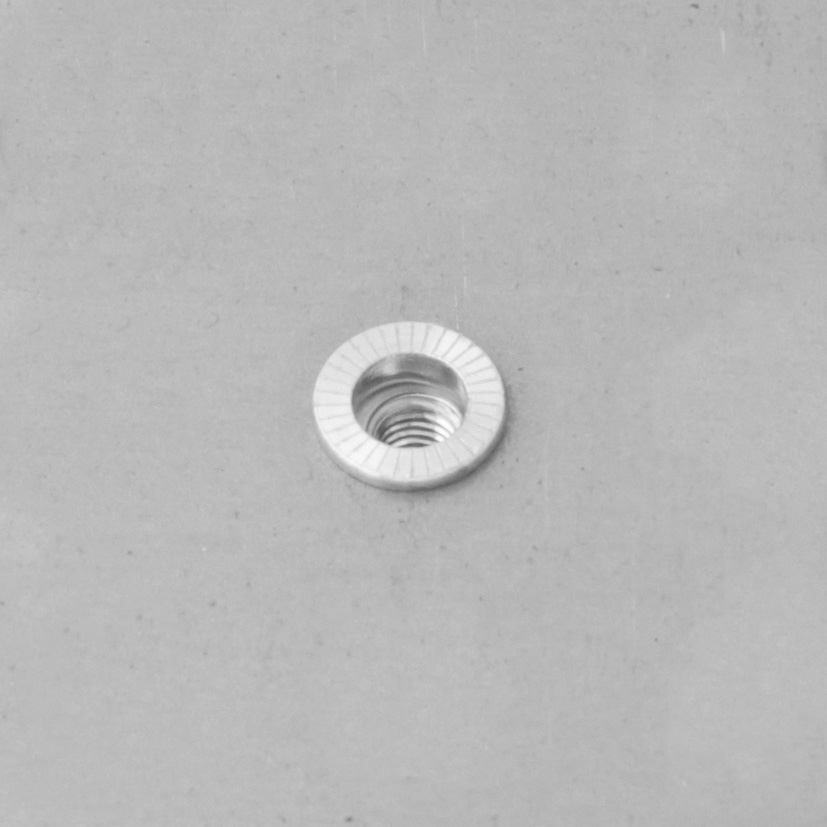

La tête plate assure un profil bas, facilitant l’intégration dans des espaces restreints.
Ils conviennent à divers projets grâce à leurs dimensions standard M5x13mm.
Vendus par lot de 40, ils permettent un usage pratique et économique.
Fabriqués en acier zingué, ces écrous bénéficient d’une protection contre la corrosion.
Ils respectent les normes RoHS et sont exempts de chrome III.
Les caractéristiques techniques détaillées sont les suivantes :
- le diamètre extérieur (D1) est de 6,9 mm avec une tolérance de -0,12/+0,0 mm,
- le diamètre intérieur (D2) est de 10,0 mm avec une tolérance de -0,5/+0,0 mm,
- la hauteur de la tête (K) est de 1,0 mm avec une tolérance de -0,1/+0,1 mm,
- la longueur totale (L) est de 12,0 mm avec une tolérance de -0,2/+0,2 mm,
- la longueur filetée (L1) est de 5,0 mm avec une tolérance de -0,2/+0,2 mm,
- la largeur de la rainure (G) varie entre 0,3 et 3,0 mm.
Pour l’installation, un perçage de 7,0 mm est recommandé.
Le couple maximal conseillé pour le vissage est de 5,4 Nm.
Ces écrous supportent une force de traction jusqu’à 11 300 N et une force de cisaillement de 2 800 N.
Ils sont conformes aux certifications ISO 9001:2000, ISO 14001 et TS 16949, garantissant un niveau élevé de qualité et de respect des normes environnementales.
Pour les conditions de pose et les recommandations d’utilisation, il est conseillé de consulter les manuels et outils disponibles sur le site officiel de Scell-it.
Ce produit est idéal pour des assemblages mécaniques nécessitant une fixation solide et durable avec un profil discret.
Caractéristiques techniques principales :
- Diamètre nominal : M5
- Diamètre extérieur (D1) : 6,9 mm
- Diamètre extérieur (D2) : 10,0 mm
- Hauteur de tête (K) : 1,0 mm
- Longueur totale (L) : 12,0 mm
- Longueur d’insertion (L1) : 5,0 mm
- Tolérance d’épaisseur de matériau (G) : 0,3 à 3,0 mm
Performances mécaniques :
- Couple de serrage maximal recommandé : 5,4 Nm
- Force d’arrachement (pull-out) : 11 300 N
- Force de cisaillement (shear) : 2 800 N
Normes et certifications :
- Conforme RoHS, sans chrome hexavalent (Cr III Free)
- Certifié ISO 9001:2000, ISO 14001, TS 16949
Usages et applications :
Ces écrous crantés sont destinés à être insérés dans des matériaux métalliques ou composites nécessitant une fixation fiable. Leur tête plate facilite un assemblage affleurant et esthétique. Ils sont adaptés aux applications industrielles exigeant une haute résistance mécanique.
Matériaux :
Acier zingué, offrant une bonne résistance à la corrosion.
Recommandations d’utilisation :
Le perçage recommandé pour l’insertion est de 7,0 mm de diamètre. Le couple de serrage ne doit pas dépasser 5,4 Nm pour garantir la tenue optimale sans endommager l’écrou ni le matériau support.
Ces écrous sont fournis en lot de 40 pièces, adaptés aux besoins de maintenance ou de production industrielle.
- marque : scell-it
- référence fournisseur : EX-9460110530B
- écrous crantés en acier zingué
- tête plate
- dimensions : M5x13 mm
- diamètre extérieur (D1) : 6,9 mm (-0,12/+0,0)
- diamètre intérieur (D2) : 10,0 mm (-0,5/+0,0)
- hauteur de la tête (K) : 1,0 mm (-0,1/+0,1)
- longueur totale (L) : 12,0 mm (-0,2/+0,2)
- longueur filetée (L1) : 5,0 mm (-0,2/+0,2)
- largeur de la rainure (G) : 0,3 à 3,0 mm
- perçage recommandé : 7,0 mm
- couple maximal conseillé : 5,4 Nm
- force de traction maximale : 11 300 N
- force de cisaillement maximale : 2 800 N
- conforme aux certifications : ISO 9001:2000, ISO 14001, TS 16949
- respecte la norme RoHS et sans chrome III
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions précises des écrous crantés à tête plate M5x13mm ?
Les écrous ont un diamètre extérieur de 6,9 mm, un diamètre intérieur de 10 mm, une hauteur de tête de 1,0 mm, une longueur totale de 12 mm et une longueur d'insertion de 5 mm. Les tolérances dimensionnelles sont respectivement D1 (-0,12/+0,0 mm), D2 (-0,5/+0,0 mm), K (-0,1/+0,1 mm), L (-0,2/+0,2 mm).
Quelle est la résistance mécanique maximale recommandée pour ces écrous ?
Le couple de serrage maximal recommandé est de 5,4 Nm. La résistance au cisaillement est de 2800 N et la résistance au décollement (pull-out) est de 11 300 N.
Quels matériaux et épaisseurs sont compatibles avec ces écrous crantés ?
Ils sont conçus pour être insérés dans des matériaux ayant une épaisseur comprise entre 0,3 et 3,0 mm.
Comment s’effectue la mise en œuvre de ces écrous crantés ?
Ces écrous doivent être insérés dans un trou préalablement percé avec un diamètre conseillé de 7 mm pour la taille M5. L’installation se fait à l’aide d’un outil spécifique disponible sur le site du fabricant. Leur tête plate permet une finition affleurante.
Quelles normes garantissent la qualité et la conformité de ces écrous ?
Ils sont conformes aux normes ISO 9001:2000, ISO 14001 et TS 16949, assurant une qualité rigoureuse et une gestion environnementale contrôlée.
