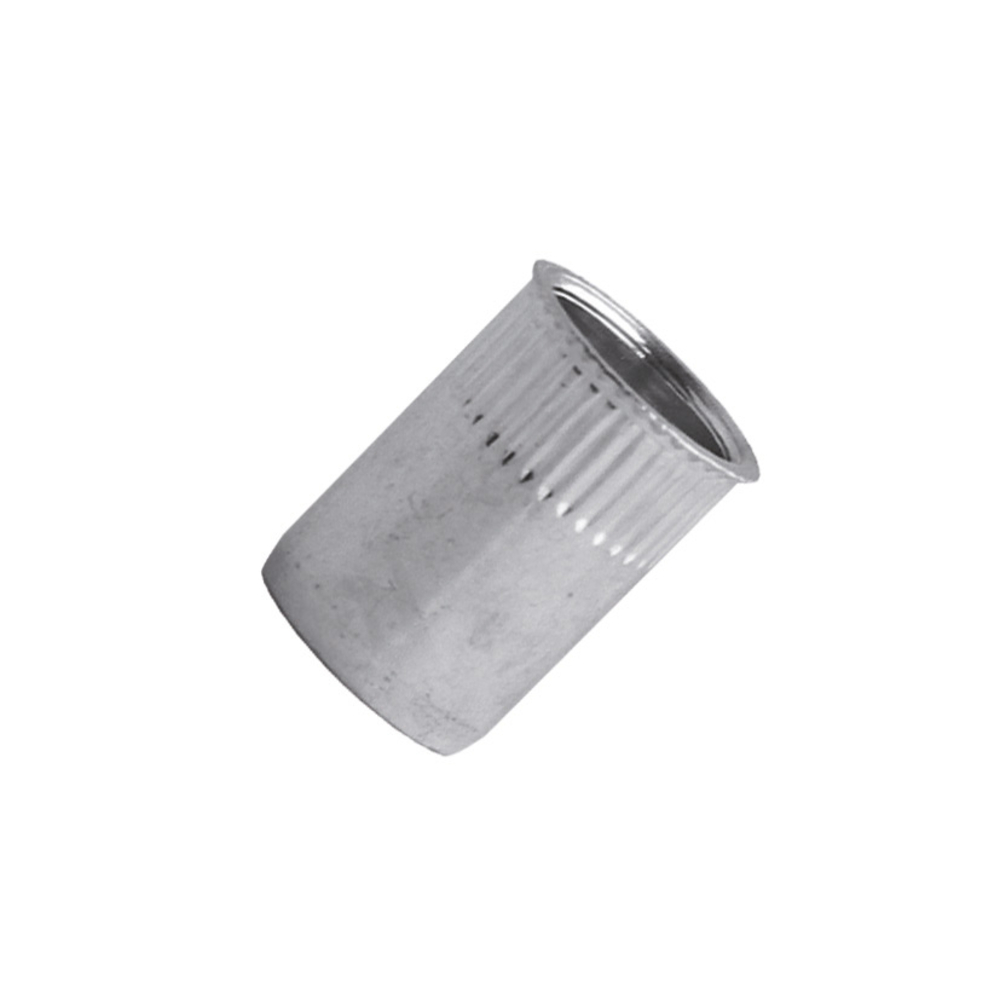

40 écrous crantés à acier à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460710530B
Référence : S344EX9460710530B
Découvrez 40 écrous crantés à acier à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460710530B disponible à l'achat
- Écrous crantés à tête réduite pour un montage facile.
- Dimensions : M5x11,5mm, adaptabilité maximale.
- Vaste pack de 40 pour divers projets.
- Fabrication en acier pour une durabilité accrue.
- Idéal pour les applications nécessitant un verrouillage.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce pack contient 40 écrous crantés en acier avec une tête réduite à 90°, conçus pour un montage facile et sécurisé.
Ces écrous présentent une dimension M5x11,5 mm, adaptée pour diverses applications nécessitant un verrouillage fiable.
La longueur totale (L) est de 11,5 mm avec une tolérance de ±0,05 mm.
La hauteur de la tête réduite (L2) est de 4 mm, avec un diamètre extérieur de la tête (K) de 8 mm.
Le diamètre du filetage (M) est de 5 mm, avec une profondeur de gorge (G) comprise entre 0,50 mm minimum et 3,00 mm maximum.
Le diamètre de perçage conseillé (Ø) est de 6,85 mm avec une tolérance de ±0,05 mm.
Fabriqués en acier, ces écrous garantissent une durabilité et une résistance élevées.
La force de serrage maximale est de 9 200 N, avec un couple de serrage recommandé de 5 Nm.
Ils conviennent particulièrement aux assemblages mécaniques exigeants où un verrouillage efficace est indispensable.
Le conditionnement en lot de 40 pièces répond aux besoins de projets variés ou d’utilisations professionnelles.
Ce produit respecte les normes qualité ISO 9001:2000 et TS 16949, assurant une fiabilité constante.
L’utilisation recommandée cible principalement des applications industrielles nécessitant une fixation durable et une résistance mécanique optimale.
En résumé, ces écrous crantés à tête réduite en acier allient robustesse, précision dimensionnelle et facilité de montage, adaptés à un large éventail d’utilisations techniques.
Caractéristiques techniques principales :
- Matière : acier
- Type de tête : tête réduite avec angle de 90°
- Dimension M5 : longueur totale (L) de 11,5 mm, longueur de la partie crantée (L2) de 4 mm, diamètre extérieur (K) de 8 mm
- Tolérances dimensionnelles précises : ± 0,05 mm pour la longueur
- Résistance mécanique : force axiale minimale de 2 200 N, maximale de 9 200 N
- Couple de serrage recommandé : 5 Nm
- Diamètre du filetage : 6,85 mm ± 0,05
Ces écrous conviennent aux assemblages nécessitant une fixation fiable avec un encombrement réduit en hauteur de tête, notamment dans les applications mécaniques où l’espace est limité. Leur conception en acier garantit une bonne résistance mécanique et une durabilité adaptée aux contraintes industrielles.
Ils répondent aux normes qualité ISO 9001:2000 et TS 16949, attestant d’un contrôle rigoureux et d’une fabrication conforme aux standards internationaux.
Le produit est adapté à des utilisations industrielles diverses, offrant une solution robuste pour les assemblages vissés avec exigences de sécurité et performance.
- matériau : acier
- type : écrou cranté à tête réduite 90°
- dimension : M5x11,5 mm
- longueur totale (L) : 11,5 mm ±0,05 mm
- hauteur de la tête réduite (L2) : 4 mm
- diamètre extérieur de la tête (K) : 8 mm
- diamètre du filetage (M) : 5 mm
- profondeur de gorge (G) : 0,50 mm minimum - 3,00 mm maximum
- diamètre de perçage conseillé (Ø) : 6,85 mm ±0,05 mm
- force de serrage maximale : 9 200 N
- couple de serrage recommandé : 5 Nm
- référence fournisseur : EX-9460710530B
- normes qualité : ISO 9001:2000, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques techniques des écrous crantés à tête réduite 90° M5x11,5mm ?
Les écrous ont un filetage M5 avec une longueur totale de 11,5 mm, dont 4 mm pour la tête réduite. La tête a un diamètre extérieur de 8 mm et une épaisseur de 0,50 mm. Ils comportent 7 dents crantées de 0,6 mm de hauteur pour assurer une fixation solide.
Quelle est la résistance mécanique de ces écrous crantés ?
Ces écrous présentent une résistance à la traction minimale de 2 200 N et maximale de 9 200 N, avec un couple de serrage recommandé de 5 Nm, garantissant une fixation fiable dans des applications industrielles.
Comment assurer une fixation optimale avec ces écrous crantés ?
Il est conseillé d’utiliser un perçage conforme au diamètre recommandé de 6,85 mm ± 0,05 mm et de respecter le couple de serrage indiqué à 5 Nm pour garantir une tenue maximale et éviter tout desserrage.
Quels sont les avantages spécifiques de la tête réduite à 90° sur ces écrous ?
La tête réduite à 90° permet un montage dans des espaces restreints tout en assurant une bonne résistance mécanique. Le crantage améliore la tenue dans le matériau support, limitant le risque de rotation ou de desserrage.
Quelles normes garantissent la qualité et la sécurité de ces écrous ?
La fabrication respecte les normes ISO 9001:2000 et TS 16949, assurant un contrôle qualité rigoureux et une conformité aux exigences industrielles pour une utilisation sûre et fiable.
