400 écrous étoilé à acier à tête plate à M6x26,9mm - SCELL-IT - UCD06070-BC
Référence : S344UCD06070BC
Découvrez 400 écrous étoilé à acier à tête plate à M6x26,9mm - SCELL-IT - UCD06070-BC disponible à l'achat
- Grande plage de sertissage pour chaque référence.
- Montage possible sur épaisseurs jusqu'à 7.1 mm.
- Résistance à l'arrachement sur parois fines.
- Large surface d'appui pour une meilleure tenue.
- Idéal pour supports fragiles et souples.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

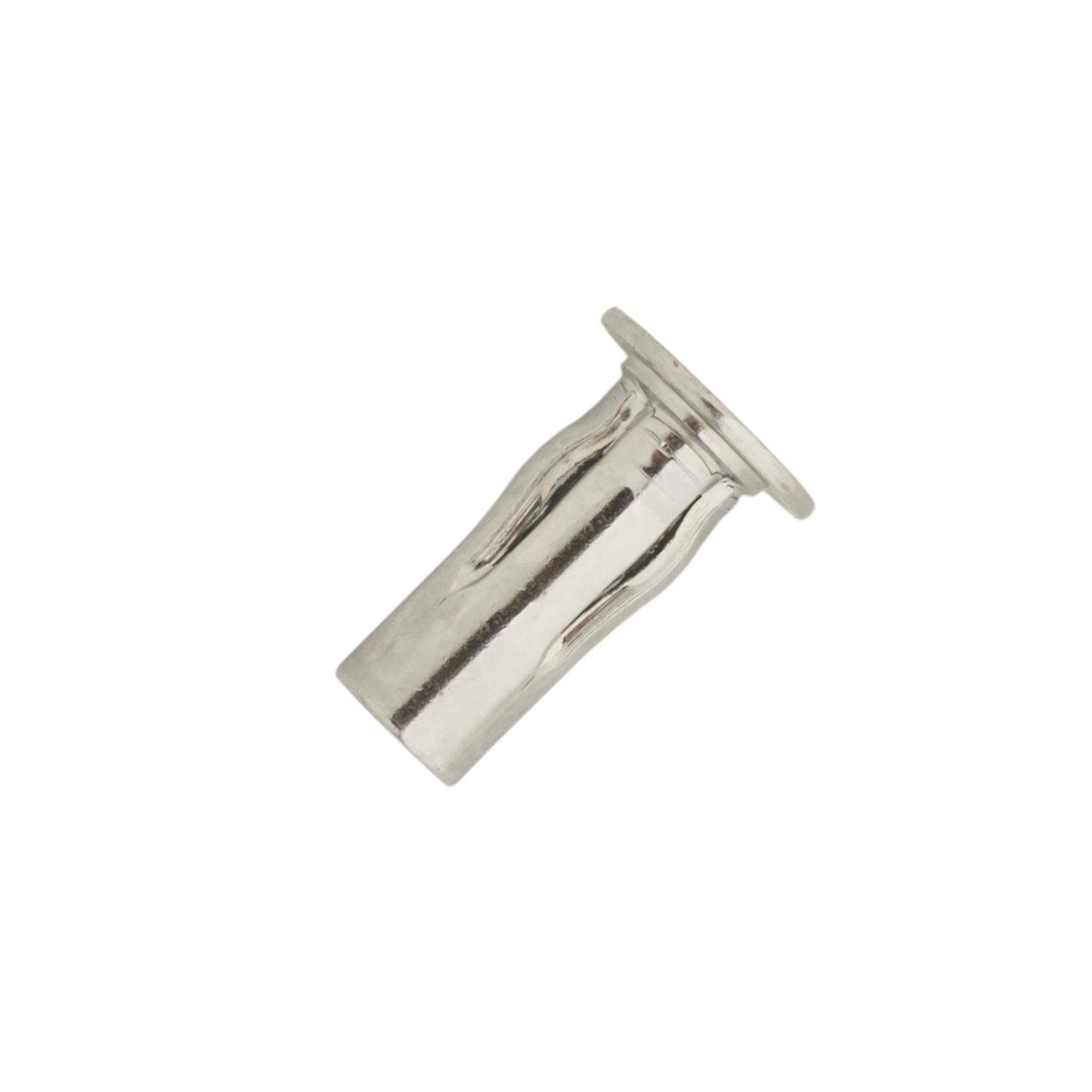

L’écrou étoilé multiserrage SCELL-IT référence UCD06070-BC est un écrou à sertir en acier zingué blanc avec une épaisseur de zingage supérieure à 8 μm et une tête plate.
Ce modèle possède un fût fendu formant 4 pétales lors du sertissage sur une surface plane, ce qui crée une large surface d’appui à l’arrière du support.
Cette large surface d’appui remplace efficacement une rondelle d’appui et améliore la tenue de la fixation tout en réduisant les contraintes appliquées sur le support.
L’écrou offre une grande plage de sertissage, permettant un montage sur des épaisseurs allant de 0,5 mm jusqu’à 7,1 mm, avec une épaisseur recommandée du support de 1,5 mm.
Il présente une résistance importante à l’arrachement, même sur des parois fines.
Ce produit est particulièrement adapté aux supports fragiles et souples, tels que les plastiques fragiles ou fissurables, ainsi que les tôles souples.
Les applications principales concernent l’habillage de parois, les pièces plastiques et les pièces de renfort.
Les caractéristiques techniques précises sont les suivantes :
- Filetage M6 avec une longueur totale de 26,9 mm.
- Plage de sertissage comprise entre 0,5 et 7,1 mm.
- Épaisseur recommandée du support de 1,5 mm.
- Diamètre de la tête de 15,9 mm.
- Diamètre extérieur du corps de 8,79 mm.
Pour la mise en œuvre, il est nécessaire de percer soigneusement le support au diamètre indiqué, entre 8,80 et 8,93 mm.
Il faut vérifier que l’épaisseur du support est bien en corrélation avec la plage de sertissage.

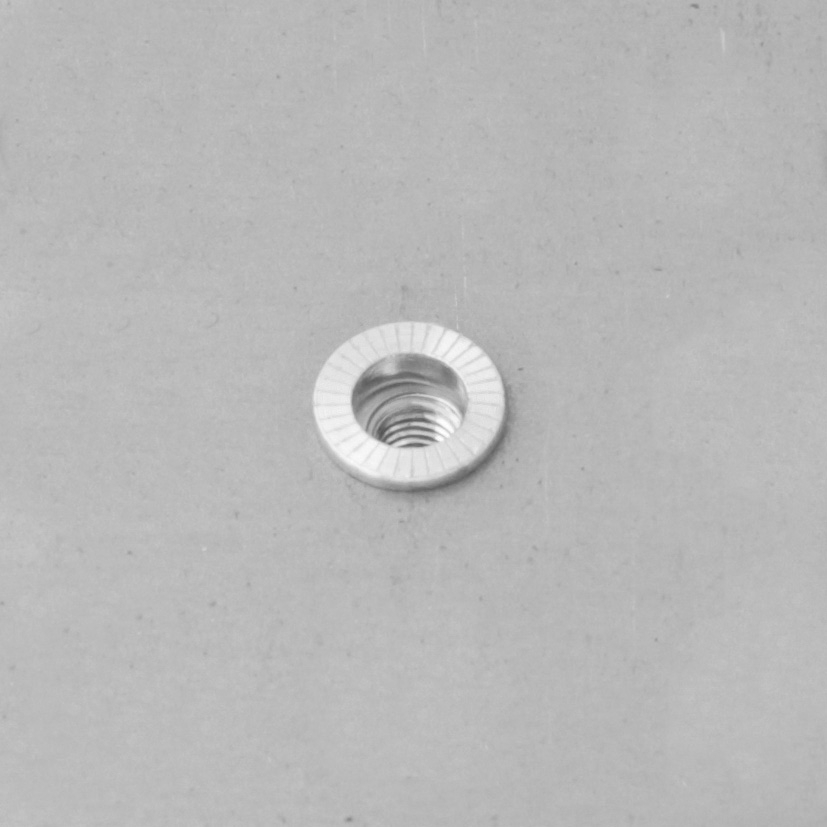

L’écrou doit être inséré jusqu’à ce que la collerette soit en butée contre la surface du support.
Le sertissage s’effectue avec un outil adapté, tel que la pince manuelle N200 ou la sertisseuse sur batterie ELEMENT-SPLIT, en utilisant une longueur de mandrin adaptée pour que tous les filets soient vissés sur le mandrin.
Les données de montage recommandent un couple de serrage de 12 Nm, une résistance au cisaillement de 3 000 N et une traction de 20 000 N pour ce modèle.
Ce produit est livré en conditionnement de 400 écrous étoilés à acier à tête plate, référencés UCD06070-BC.
Une gamme complète d’outillage est disponible sur le site du fabricant, facilitant ainsi l’installation et le sertissage de ces écrous étoilés multiserrage.
Sa conception à fût fendu forme quatre pétales lors du sertissage sur une surface plane, créant une large surface d’appui à l’arrière du support. Cette caractéristique améliore la tenue de l’assemblage en remplaçant efficacement une rondelle d’appui, tout en réduisant les contraintes appliquées sur le support. L’écrou est particulièrement adapté aux supports fragiles et souples, tels que les plastiques fragiles ou fissurables, ainsi que les tôles souples.
Les applications typiques comprennent l’habillage de parois, les pièces plastiques et les pièces de renfort. Le montage s’effectue en perçant soigneusement le support au diamètre approprié (8,80 à 8,93 mm), en insérant l’écrou jusqu’à ce que la collerette soit en butée contre la surface, puis en sertissant l’écrou avec un outil adapté. L’utilisation d’une longueur de mandrin adaptée est recommandée pour que tous les filets de l’écrou soient vissés sur le mandrin, avec une légère extension du mandrin au-delà de l’écrou au début de l’opération.
Les performances mécaniques incluent un couple de serrage recommandé de 12 Nm, une résistance au cisaillement de 3 000 N et une résistance à la traction de 20 000 N.
Des outils complémentaires sont disponibles, notamment une pince manuelle N200 et une sertisseuse sur batterie ELEMENT-SPLIT livrée avec des tirants M5, M6 et M8 adaptés à cet écrou.
Cette solution garantit une fixation fiable, résistante et adaptée aux supports sensibles, avec une large plage d’utilisation et une facilité de mise en œuvre.
- matière : acier zingué blanc > 8 μm
- tête plate
- filetage : M6
- longueur totale : 26,9 mm
- plage de sertissage : 0,5 - 7,1 mm
- épaisseur recommandée du support : 1,5 mm
- diamètre de la tête : 15,9 mm
- diamètre extérieur du corps : 8,79 mm
- couple de serrage recommandé : 12 Nm
- résistance au cisaillement : 3 000 N
- résistance à la traction : 20 000 N
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les avantages techniques de l'écrou étoilé multiserrage UCD06070-BC ?
Il offre une grande plage de sertissage (0,5 à 7,1 mm) permettant le montage sur des épaisseurs variables jusqu'à 7,1 mm. Sa large surface d’appui à l’arrière du support améliore la tenue en remplaçant une rondelle et réduit les contraintes sur des supports fragiles ou souples comme les plastiques fissurables ou les tôles souples.
Comment s'assurer de la bonne mise en œuvre de cet écrou à sertir ?
Il faut percer le support au diamètre indiqué (8,80 à 8,93 mm pour M6), vérifier que l’épaisseur du support est comprise dans la plage de sertissage, insérer l’écrou jusqu’à la collerette en butée, puis sertir avec un outil adapté en utilisant une longueur de mandrin qui engage tous les filets.
Quelles sont les performances mécaniques de cet écrou étoilé ?
Le couple de serrage recommandé est de 12 Nm. Sa résistance au cisaillement est de 3 000 N et sa résistance à la traction atteint 20 000 N, garantissant une fixation fiable même sur des parois fines.
Quels outils sont recommandés pour le sertissage de cet écrou ?
La pince manuelle N200 et la sertisseuse sur batterie ELEMENT-SPLIT sont conseillées, avec des tirants adaptés aux dimensions M6 pour assurer un sertissage correct et sécurisé.
Dans quels contextes ce produit est-il le plus adapté ?
Il convient particulièrement pour la fixation sur des supports fragiles ou souples, tels que les pièces plastiques fragiles, les tôles souples ou les habillages de parois nécessitant une résistance à l’arrachement importante et une large surface d’appui.
