5 chevilles longue expansion nylon - vis th - Ø10x100mm - SCELL-IT - EX-91014410100B
Référence : S344EX91014410100B
Découvrez 5 chevilles longue expansion nylon - vis th - Ø10x100mm - SCELL-IT - EX-91014410100B disponible à l'achat
- Excellente tenue dans tous les types de matériaux.
- Cheville 100% nylon pour une longue durée de vie.
- Utilisation possible de -40°C à +80°C.
- Type d'expansion adaptée à différents supports.
- Gonflement et nouage pour une fixation optimale.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les chevilles longue expansion en nylon de la gamme SCELL-IT, modèle EX-91014410100B, sont des fixations performantes et polyvalentes, conçues pour offrir une excellente tenue dans tous types de matériaux.
Ces chevilles sont fabriquées en nylon 100% polyamide PA6, assurant une grande robustesse et une longue durée de vie.
Leur plage d’utilisation s’étend de -40°C à +80°C, garantissant une adaptabilité aux conditions environnementales variées.
Le fonctionnement repose sur un système d’expansion spécifique au type de support :
- Dans les matériaux pleins comme le béton ou les maçonneries pleines, la cheville gonfle uniformément sur toute la zone d’expansion, assurant une fixation solide.
- Dans les maçonneries creuses alvéolaires (par exemple la brique Porotherm), l’expansion s’étend sur plusieurs alvéoles pour une meilleure répartition de la charge.
- Dans les parpaings creux, la cheville réalise un nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi, garantissant une excellente tenue.

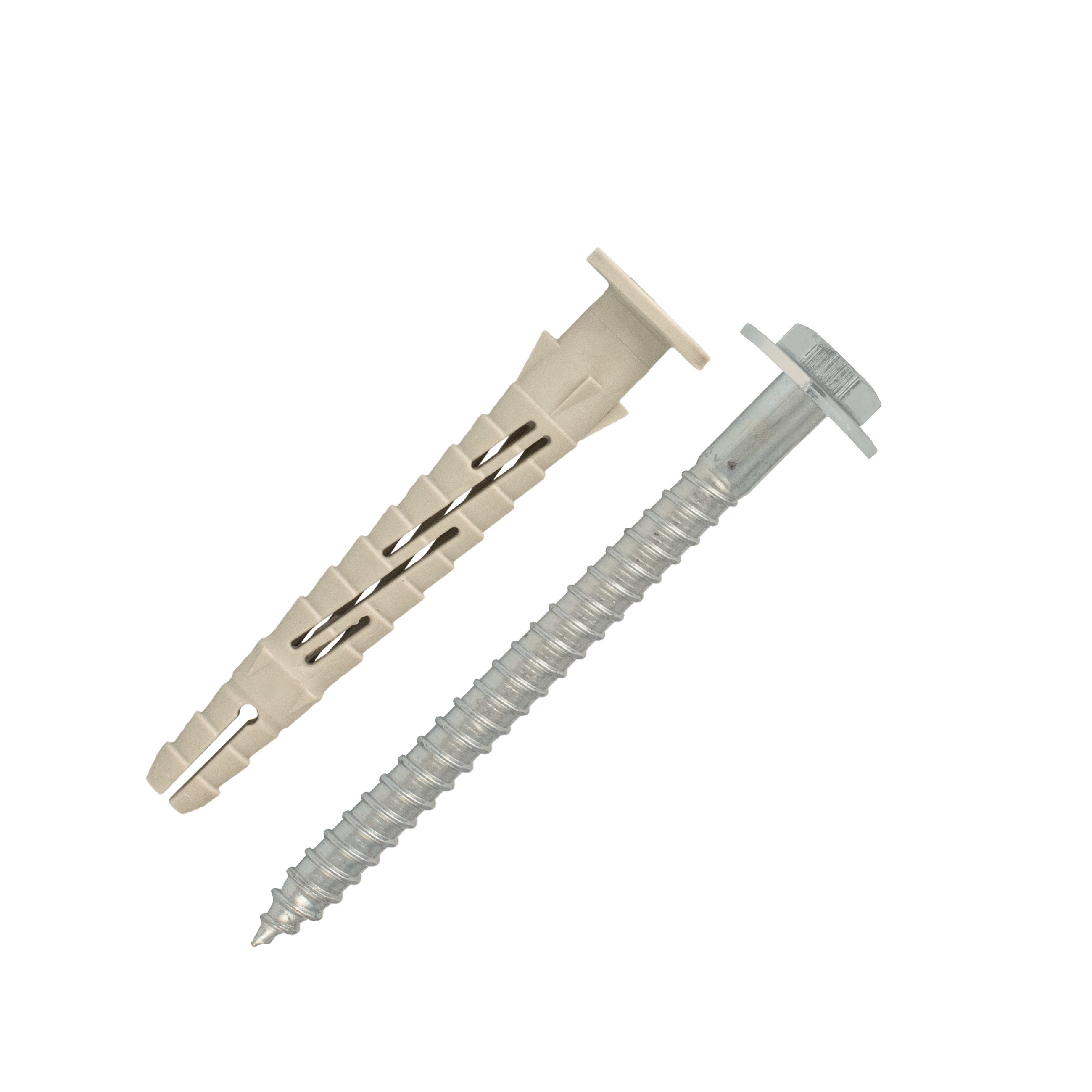

La cheville est livrée avec une vis en acier électrozingué blanc, à tête hexagonale à embase, facilitée par une empreinte TORX 40.
La longueur de la cheville est de 100 mm avec un diamètre de 10 mm.
L’installation s’effectue en réalisant un trou de forage conforme aux recommandations techniques, suivi d’un dépoussiérage rigoureux.
La cheville est insérée à travers la pièce à fixer par de légers coups de marteau.
La vis est vissée jusqu’à ce que la tête touche la bague plastique, assurant une fixation optimale lorsque la bague ne tourne plus dans le trou.
Ces chevilles bénéficient d’une certification par Évaluation Technique Européenne (ETE) conforme à la norme ETAG 020.
Elles conviennent pour le béton, les maçonneries pleines, les maçonneries creuses, le béton cellulaire et la pierre naturelle à structure dense.
Elles offrent une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton et supportent des charges jusqu’à 80 kg.
Leur large gamme permet un champ d’applications étendu, incluant la fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres, chevrons, vêtures et vêtages.
Les dimensions recommandées pour la mise en œuvre dans du béton C16/20 sont une profondeur minimale de perçage de 110 mm, un entraxe minimal de 100 mm et une distance minimale au bord de 100 mm.
En résumé, ces chevilles allient performance, robustesse et polyvalence grâce à leur composition en nylon et leur système d’expansion adapté à différents supports, assurant une fixation durable et fiable dans de nombreuses applications du bâtiment.
Cette cheville bénéficie d’une évaluation technique européenne (ATE) qui garantit sa fiabilité dans le béton, les maçonneries pleines et creuses, ainsi que dans le béton cellulaire et la pierre naturelle à structure dense. Son type d’expansion s’adapte au support : gonflement uniforme dans les matériaux pleins, expansion en profondeur dans les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) dans les parpaings creux.
La version étudiée est équipée d’une vis en acier électrozingué blanc à tête hexagonale à embase, avec une empreinte TORX 40 facilitant le vissage. La cheville a un diamètre de 10 mm et une longueur de 100 mm, adaptée à une épaisseur maximale de fixation de 30 mm, un perçage de 10 mm de diamètre et une profondeur de perçage de 110 mm. La clé nécessaire est de taille 13 mm.
Elle offre une résistance au feu de 90 minutes (FB90) dans le béton pour une charge allant jusqu’à 80 kg. Les charges de service sont calculées avec un coefficient de sécurité et d’action selon l’ATE et la norme ETAG 014, avec des valeurs de traction allant jusqu’à 160 daN et de cisaillement jusqu’à 440 daN dans le béton C16/20 et les maçonneries pleines.
La mise en œuvre se fait en trois étapes : perçage du trou en respectant la méthode préconisée, insertion de la cheville nylon par légers coups de marteau à travers la pièce à fixer, puis vissage de la vis jusqu’à ce que la tête touche la bague plastique. La cheville est correctement posée lorsque la bague ne tourne pas et que la vis ne bouge plus. Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage a bien eu lieu.
Cette cheville est particulièrement adaptée pour la fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres, vêtures, vêtages et chevrons, offrant ainsi une large gamme d’applications dans le bâtiment.
En résumé, la cheville nylon longue expansion SCELL-IT Ø10x100 mm allie robustesse, adaptabilité et performances certifiées, garantissant une fixation sûre et durable dans divers matériaux de construction.
- matière cheville : nylon 100% polyamide PA6
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 100 mm
- type de vis : tête hexagonale à embase, empreinte TORX 40
- plage d’utilisation : -40°C à +80°C
- type d’expansion : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- résistance au feu : 90 minutes (FB90) en diamètre 10 mm dans le béton
- charge maximale supportée : jusqu’à 80 kg
- profondeur minimale de perçage recommandée dans béton C16/20 : 110 mm
- entraxe minimal recommandé : 100 mm
- distance minimale au bord recommandée : 100 mm
- certification : Évaluation Technique Européenne (ETE) conforme à la norme ETAG 020
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville longue expansion nylon SCELL-IT ?
Cette cheville est fabriquée en nylon 100 % (polyamide PA6), garantissant une longue durée de vie et une excellente tenue dans tous types de matériaux, y compris béton, maçonneries pleines, creuses, parpaings creux, béton cellulaire et pierre naturelle dense. Elle bénéficie d’une évaluation technique européenne (ETA) conforme à l’ETAG 020 et d’une résistance au feu de 90 minutes (FB90) en Ø10 mm dans le béton.
Comment fonctionne le système d’expansion de cette cheville selon le type de support ?
Le type d’expansion s’adapte au matériau : gonflement uniforme dans les matériaux pleins, expansion longue sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) dans les parpaings creux. Cette adaptation garantit une fixation optimale et sécurisée.
Quelles sont les conditions et recommandations pour la mise en œuvre de cette cheville ?
Le perçage doit respecter la méthode préconisée dans l’ATE sans endommager l’armature du béton. Le trou doit être dépoussiéré avant d’insérer la cheville à travers la pièce à fixer. Le vissage doit être effectué jusqu’à ce que la tête de la vis touche la bague plastique, qui ne doit pas tourner. Pour les supports creux, il est obligatoire de vérifier l’expansion complète ou le nouage de la cheville.
Quelles sont les performances mécaniques de la cheville en fonction des matériaux support ?
En traction, la cheville supporte 160 daN dans le béton C16/20, 140 daN en maçonnerie pleine, et 26 daN en maçonnerie creuse alvéolaire. En cisaillement, les valeurs sont respectivement de 440 daN, 440 daN, et 26 daN. Ces valeurs intègrent les coefficients de sécurité selon ETA et ETAG 014.
Quelles sont les dimensions disponibles et leurs implications pour le choix de la cheville ?
La cheville est disponible en diamètres Ø10 mm avec des longueurs de 80 à 160 mm. La profondeur de perçage varie de 90 à 170 mm selon la longueur, avec une épaisseur à fixer allant de 10 à 90 mm. La vis associée est en acier électrozingué avec empreinte TORX 40, facilitant le vissage.
