5 chevilles longue expansion nylon - vis th - Ø10x120mm - SCELL-IT - EX-91014410120B
Référence : S344EX91014410120B
Découvrez 5 chevilles longue expansion nylon - vis th - Ø10x120mm - SCELL-IT - EX-91014410120B disponible à l'achat
- Performante avec évaluation technique européenne.
- Robuste : 100% nylon, longue durée de vie.
- Résiste de -40°C à +80°C.
- Polyvalente pour différents types de supports.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

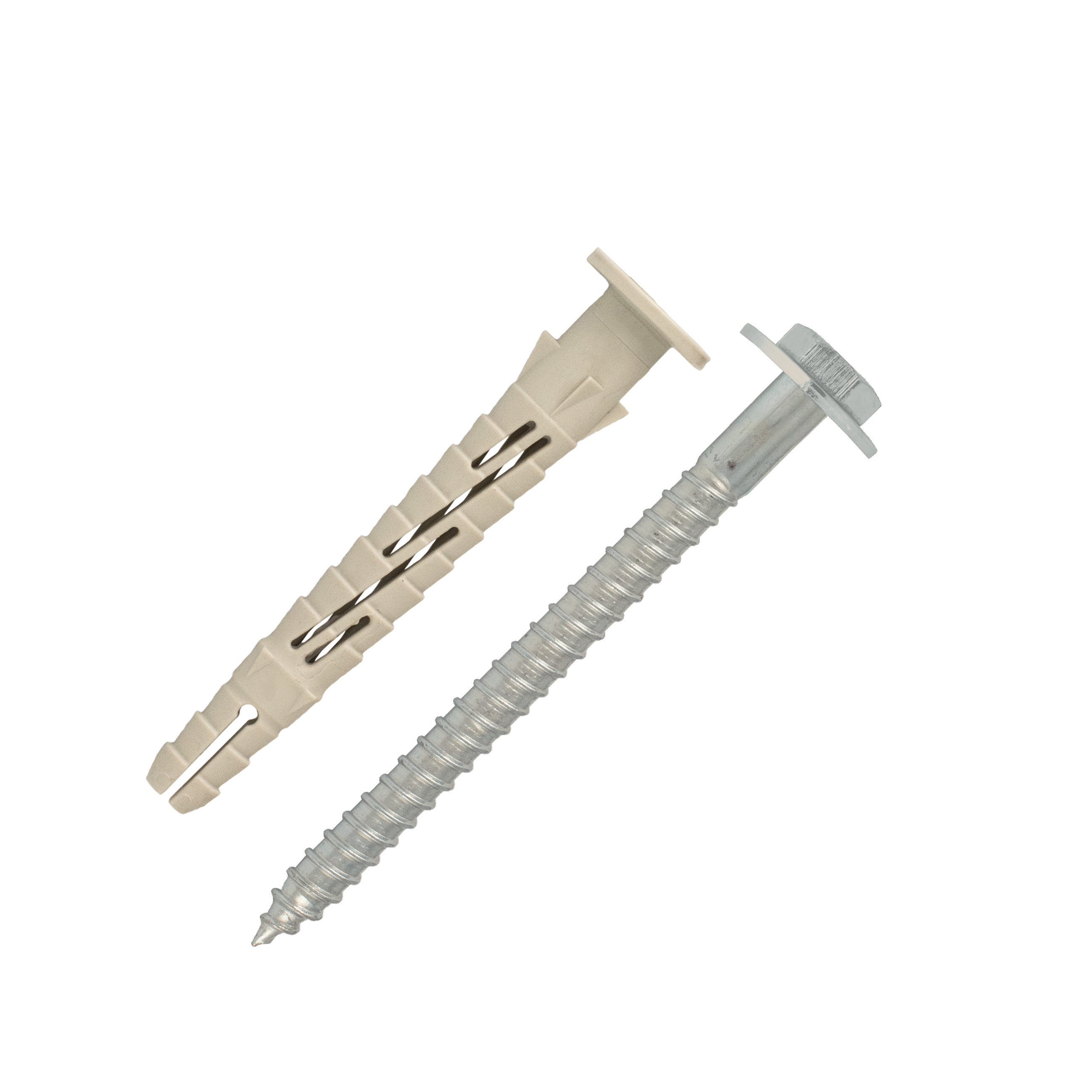

Les 5 chevilles longue expansion en nylon avec vis tête hexagonale à embase Ø10x120mm de la gamme SCELL-IT sont des fixations performantes, robustes et polyvalentes.
Ces chevilles bénéficient d'une évaluation technique européenne (ETAG 020) garantissant une excellente tenue dans tous les types de matériaux, incluant béton, maçonneries pleines, maçonneries creuses alvéolaires et parpaings creux.
Fabriquées à 100 % en nylon (polyamide PA6), elles offrent une longue durée de vie et une résistance aux températures extrêmes, de -40°C à +80°C.
Leur système d’expansion s’adapte au support : un gonflement uniforme dans les matériaux pleins, une expansion en profondeur sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans le parpaing creux.
Chaque cheville est accompagnée d’une vis en acier électrozingué blanc avec empreinte TORX 40, facilitant le vissage.
La cheville résiste au feu pendant 90 minutes (certification FB90) dans le béton pour une charge allant jusqu’à 80 kg.
Les dimensions précises sont un diamètre de cheville de 10 mm pour une longueur de 120 mm, avec une vis adaptée de 125 mm de long.
Le diamètre de perçage recommandé est de 10 mm, avec une profondeur de perçage de 130 mm pour un ancrage optimal.
L’épaisseur maximale à fixer est de 50 mm.
Les charges de service admissibles sont de 160 daN en traction dans le béton et 140 daN en maçonnerie pleine, ainsi que 440 daN en cisaillement pour béton et maçonnerie pleine.
Les distances minimales à respecter sont de 100 mm pour l’entraxe et la distance au bord, et une épaisseur minimale du support en béton C16/20 de 140 mm.
La mise en œuvre consiste à percer le support sans endommager l’armature, dépoussiérer le trou, insérer la cheville nylon à travers la pièce à fixer par de légers coups de marteau, puis visser la vis jusqu’à ce que la tête touche la bague plastique.
La cheville est correctement posée lorsque la bague plastique ne tourne pas dans le trou et que la vis ne présente pas de jeu.
Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage de la cheville a bien eu lieu.
Cette cheville est adaptée pour une large gamme d’applications, notamment les ossatures légères en bois ou métal, le bardage rapporté, la fixation de fenêtres, de chevrons ou de vêtures.
En résumé, cette cheville longue expansion en nylon avec vis tête hexagonale à embase est une solution fiable, durable et polyvalente pour des fixations solides dans divers matériaux de construction.
Cette cheville est fabriquée à 100 % en nylon (polyamide PA6), assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation de -40°C à +80°C. Elle est associée à une vis en acier électrozingué blanc, de diamètre 10 mm et longueur 120 mm, avec une tête hexagonale à embase et une empreinte TORX 40 facilitant le vissage.
Le système d’expansion s’adapte au type de support :
- dans les matériaux pleins (béton, maçonneries pleines), la cheville gonfle uniformément sur toute la zone d’expansion (hef = 70 mm) ;
- dans les maçonneries creuses alvéolaires (type brique Porotherm), elle assure une expansion longue sur plusieurs alvéoles ;
- dans les maçonneries creuses type parpaing creux, la fixation se fait par nouage (verrouillage de forme) à l’arrière de la paroi support.
La cheville est certifiée résistance au feu 90 minutes (FB90) en diamètre 10 mm dans le béton, avec une charge admissible jusqu’à 80 kg.
Les charges de service sont les suivantes (en daN) :
- traction : 160 en béton, 140 en maçonnerie pleine, 26 en maçonnerie creuse ;
- cisaillement : 440 en béton, 440 en maçonnerie pleine, 26 en maçonnerie creuse.
Les dimensions clés sont :
- diamètre de la cheville : 10 mm ;
- longueur de la cheville : 120 mm ;
- épaisseur maximale à fixer : 50 mm ;
- diamètre de perçage : 10 mm ;
- profondeur de perçage : 130 mm ;
- longueur de la vis : 125 mm.
La mise en œuvre comprend :
- perçage du trou sans endommager l’armature du béton, suivi d’un dépoussiérage ;
- insertion de la cheville nylon à travers la pièce à fixer par de légers coups de marteau ;
- vissage de la vis spéciale jusqu’au contact de la tête avec la bague plastique. La cheville est correctement posée lorsque la bague plastique ne tourne pas et que la vis est bloquée.
Cette cheville est adaptée à de nombreuses applications, notamment la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres, chevrons.
Elle offre une solution polyvalente, robuste et fiable pour des fixations durables dans divers matériaux, avec une excellente tenue mécanique et une mise en œuvre simple et sécurisée.
- matière cheville : nylon 100% (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 120 mm
- longueur vis : 125 mm
- diamètre perçage recommandé : 10 mm
- profondeur perçage recommandée : 130 mm
- épaisseur maximale à fixer : 50 mm
- température d'utilisation : de -40°C à +80°C
- charge admissible en traction : 160 daN dans le béton, 140 daN en maçonnerie pleine
- charge admissible en cisaillement : 440 daN dans le béton et maçonnerie pleine
- résistance au feu : 90 minutes (certification FB90) dans le béton pour une charge jusqu’à 80 kg
- empreinte vis : TORX 40
- distance minimale entraxe et bord : 100 mm
- épaisseur minimale support béton C16/20 : 140 mm
- système d’expansion adapté au support : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- référence fournisseur : EX-91014410120B
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels types de matériaux support sont compatibles avec cette cheville nylon longue expansion ?
Cette cheville est adaptée à une large gamme de matériaux : béton, maçonneries pleines, maçonneries creuses, parpaings creux et béton cellulaire. Elle peut également être utilisée dans la pierre naturelle à structure dense, sous réserve d’essais in situ.
Comment fonctionne le système d’expansion de la cheville selon le type de support ?
Le système d’expansion s’adapte au matériau : il y a un gonflement uniforme dans les matériaux pleins, une expansion longue sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans les parpaings creux.
Quelles sont les conditions et étapes essentielles pour une mise en œuvre correcte ?
Il faut réaliser un perçage conforme à la méthode ATE sans endommager l’armature, dépoussiérer rigoureusement le trou, insérer la cheville à travers la pièce à fixer, puis visser jusqu’au contact de la tête avec la bague plastique. La pose est correcte si la bague ne tourne pas et si la vis est bloquée.
Quelles sont les performances de charge et normes associées à cette cheville ?
Les charges de service sont certifiées selon l’Agrément Technique Européen (ATE) conforme à ETAG 020, avec des coefficients de sécurité selon ETAG 014. La cheville supporte jusqu’à 160 daN en traction sur béton et 440 daN en cisaillement. Elle est conforme aux normes EN 206-1 :2000 (béton) et EN 771-1 :2011 (maçonneries pleines et creuses).
Quelle est la plage de température d’utilisation et la résistance au feu de ce produit ?
La cheville nylon supporte des températures de -20°C à +40°C. Elle bénéficie d’une certification de résistance au feu FB90, garantissant une tenue de 90 minutes en béton Ø10 sous une charge allant jusqu’à 80 kg.
