5 chevilles longue expansion nylon - vis th - Ø10x140mm - SCELL-IT - EX-91014410140B
Référence : S344EX91014410140B
Découvrez 5 chevilles longue expansion nylon - vis th - Ø10x140mm - SCELL-IT - EX-91014410140B disponible à l'achat
- Performante, évaluation technique européenne pour une excellente tenue.
- Robuste en nylon, résiste de -40°C à +80°C pour une longue durée.
- Polyvalente, s'adapte à divers types de matériaux de support.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

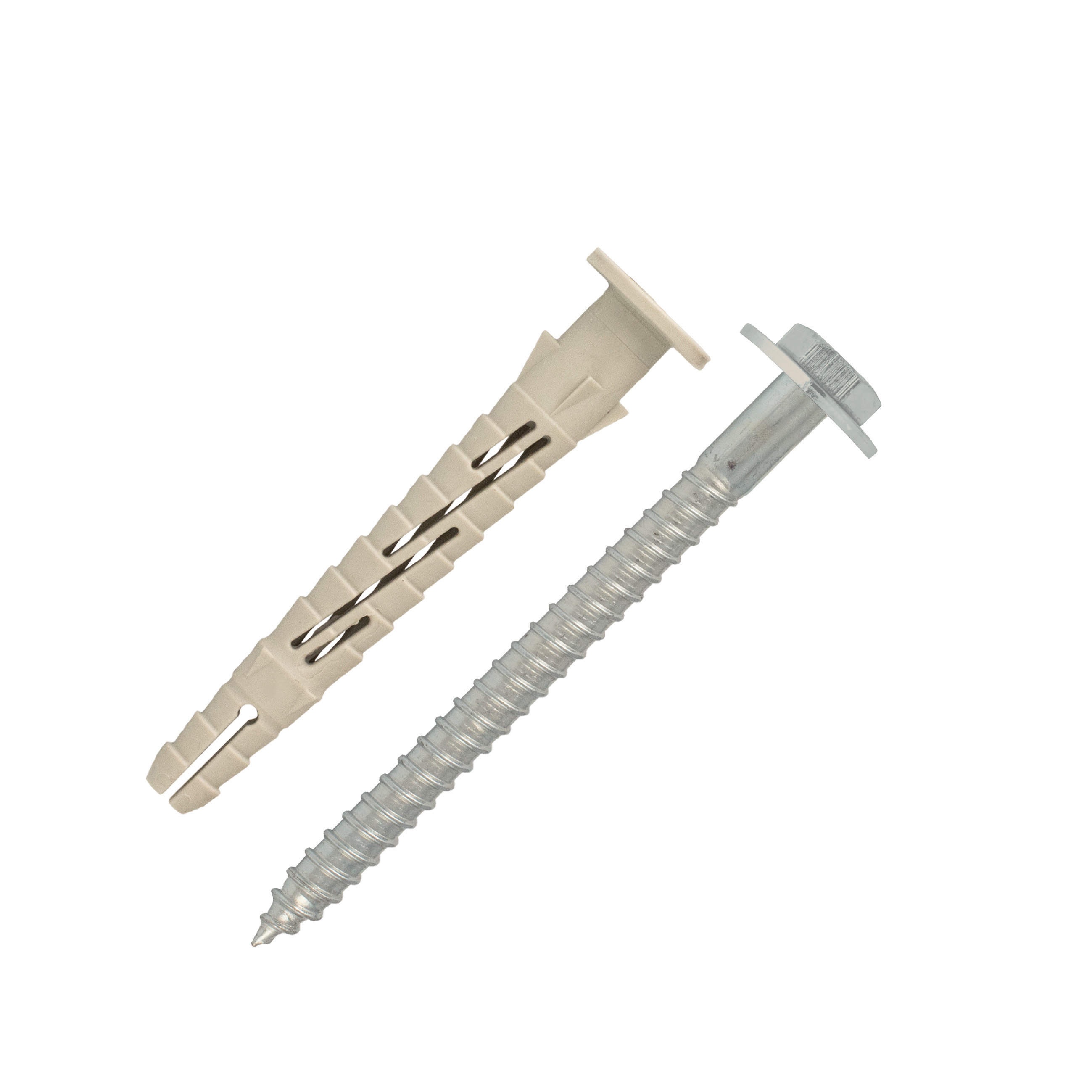

Les 5 chevilles longue expansion en nylon avec vis tête hexagonale à embase Ø10x140mm de la gamme SCELL-IT offrent une solution technique performante, robuste et polyvalente pour le scellement dans divers matériaux de construction.
Ces chevilles sont fabriquées à 100 % en nylon (polyamide PA6), garantissant une excellente durabilité et une utilisation possible dans une plage de températures allant de -40°C à +80°C.
Elles bénéficient d’une évaluation technique européenne (ETE) conforme à la norme ETAG 020, assurant une tenue optimale dans tous types de matériaux support, notamment béton, maçonneries pleines, maçonneries creuses, parpaings creux et briques creuses.
Le système d’expansion s’adapte spécifiquement au type de support :
- dans les matériaux pleins tels que béton ou maçonneries pleines, la cheville gonfle uniformément sur toute la zone d’expansion avec une profondeur utile de 70 mm ;
- dans les maçonneries creuses alvéolaires (briques « Porotherm »), l’expansion se déploie sur plusieurs alvéoles pour une fixation solide ;
- dans les parpaings creux, la cheville assure un nouage ou verrouillage de forme à l’arrière de la paroi support.
La cheville est livrée avec une vis en acier électrozingué blanc, à tête hexagonale à embase, avec empreinte TORX 40 facilitant le vissage.
Les dimensions précises sont : diamètre de cheville 10 mm, longueur 140 mm, épaisseur maximale à fixer 70 mm, diamètre de perçage 10 mm, profondeur de perçage 150 mm, et longueur de vis 145 mm.
Les conditions de mise en œuvre recommandent un forage précis en respectant la méthode préconisée par l’ATE, avec un dépoussiérage rigoureux du trou.
La cheville s’insère par de légers coups de marteau à travers la pièce à fixer.
Le vissage doit être effectué jusqu’à ce que la tête de vis touche la bague plastique, garantissant que la cheville ne tourne pas dans le trou et assurant une fixation stable.
Pour les supports creux, il est important de vérifier que l’expansion ou le nouage de la cheville ait bien eu lieu à la fin de l’installation.
Cette cheville nylon longue expansion répond à des exigences de résistance élevées, avec une capacité de charge en traction allant jusqu’à 160 daN dans le béton et 140 daN dans la maçonnerie pleine, ainsi qu’une résistance au cisaillement jusqu’à 440 daN.
Elle possède une résistance au feu de 90 minutes (FB90) dans le béton pour un diamètre de 10 mm sous une charge jusqu’à 80 kg.
Les applications types comprennent la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres, chevrons et autres éléments de construction nécessitant une fixation fiable et durable.
Le conditionnement comprend 5 chevilles, prêtes à être stockées dans des conditions standards, avec une conservation optimale grâce à leur composition 100 % nylon.
En résumé, la cheville longue expansion nylon SCELL-IT Ø10x140 mm avec vis tête hexagonale à embase est une solution certifiée, polyvalente et robuste, adaptée à une large gamme de matériaux et d’applications dans le bâtiment.
Le système d’expansion s’adapte au type de support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion longue sur plusieurs alvéoles pour les maçonneries creuses alvéolaires (type brique Porotherm) et nouage (verrouillage de forme) dans les parpaings creux. La cheville est associée à une vis en acier électro-zingué blanc, de diamètre 10 mm et longueur 140 mm, avec une tête hexagonale à embase et une empreinte TORX 40 facilitant le vissage.
Elle est certifiée pour une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, supportant une charge jusqu’à 80 kg. Les charges de service maximales sont de 160 daN en traction et 440 daN en cisaillement dans le béton C16/20.
Les dimensions de cette cheville sont les suivantes : diamètre 10 mm, longueur 140 mm, profondeur de perçage 150 mm, épaisseur à fixer jusqu’à 70 mm, avec un diamètre de perçage de 10 mm. Les distances minimales à respecter sont 100 mm pour l’entraxe, 100 mm pour la distance au bord et 140 mm pour l’épaisseur minimale du support en béton.
Sa mise en œuvre se fait en trois étapes : perçage du trou sans endommager l’armature, insertion de la cheville nylon par légers coups de marteau à travers la pièce à fixer, puis vissage de la vis spéciale jusqu’à contact avec la bague plastique. La bonne pose est assurée lorsque la bague plastique ne tourne pas dans le trou et que la vis ne présente pas de jeu. Pour les supports creux, il convient de vérifier que l’expansion ou le nouage de la cheville est complet.
Cette cheville convient pour des applications variées telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons, offrant une solution fiable et durable pour les fixations dans des supports pleins ou creux.
- matière cheville : nylon (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 140 mm
- épaisseur maximale à fixer : 70 mm
- diamètre de perçage : 10 mm
- profondeur de perçage : 150 mm
- longueur vis : 145 mm
- empreinte vis : TORX 40
- ouverture de clé : 13 mm
- résistance au feu : 90 minutes (FB90) dans le béton pour un diamètre de 10 mm sous une charge jusqu’à 80 kg
- capacité de charge en traction : 160 daN dans le béton, 140 daN dans la maçonnerie pleine
- résistance au cisaillement : 440 daN
- plage d’utilisation en température : de -40°C à +80°C (source description), à respecter -20°C à +40°C (source fiche technique)
- évaluation technique européenne (ETE) conforme à la norme ETAG 020
- adaptée pour matériaux support : béton, maçonneries pleines, maçonneries creuses, parpaings creux, briques creuses
- type d’expansion spécifique au support : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage/verrouillage dans parpaings creux
- vis tête hexagonale à embase facilitant le vissage
- marque : SCELL-IT
- référence fournisseur : EX-91014410140B
