5 chevilles longue expansion nylon - vis th - Ø10x160mm - SCELL-IT - EX-91014410160B
Référence : S344EX91014410160B
Découvrez 5 chevilles longue expansion nylon - vis th - Ø10x160mm - SCELL-IT - EX-91014410160B disponible à l'achat
- Performante avec évaluation technique européenne.
- Robuste en nylon pour une longue durée de vie.
- Utilisable de -40°C à +80°C.
- Polyvalente pour divers types de matériaux.
- Type d'expansion adaptée aux supports spécifiques.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

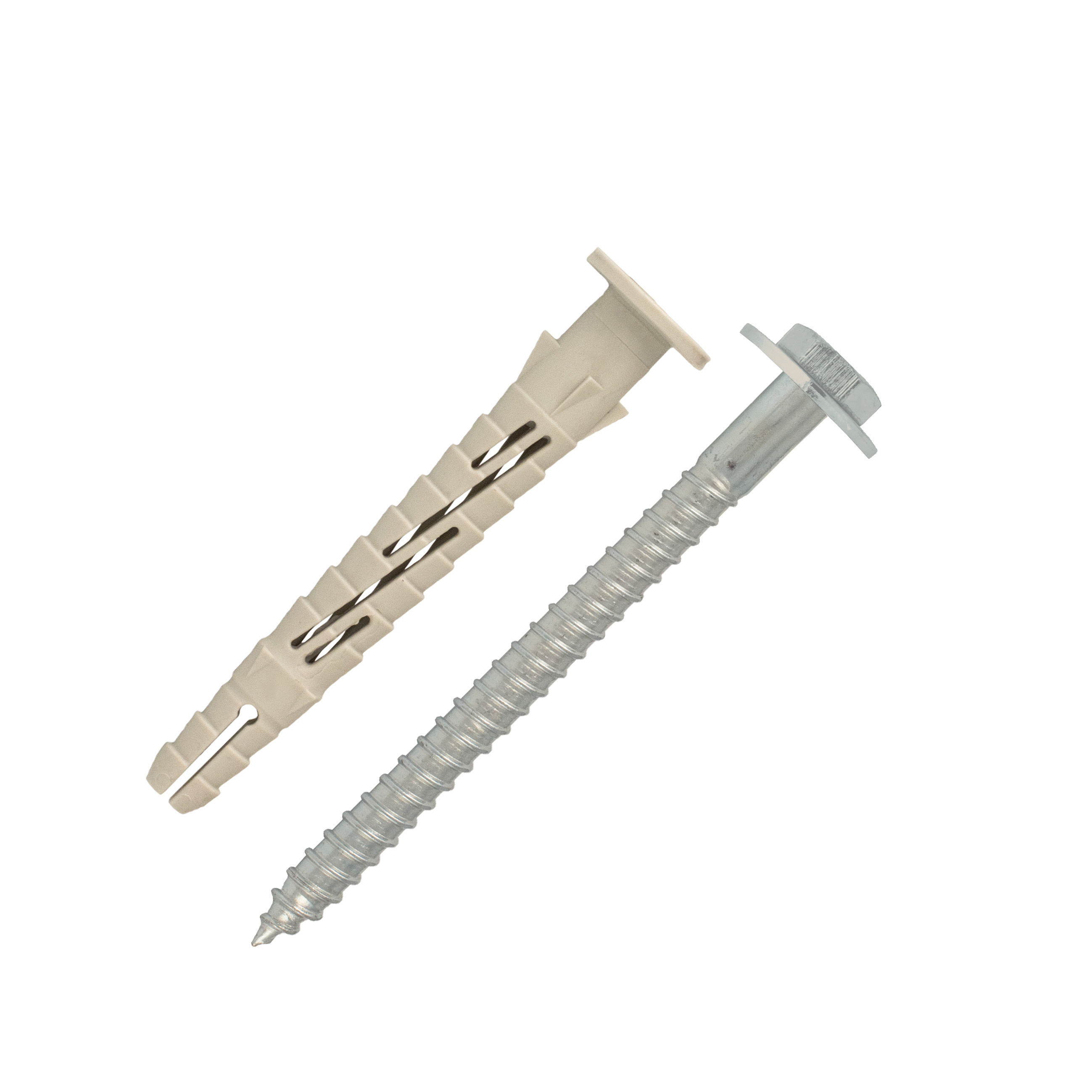

Cheville nylon longue expansion Ø10x160 mm de la gamme SCELL-IT, version vis tête hexagonale à embase, conçue pour une fixation performante et polyvalente dans divers matériaux.
Cette cheville est fabriquée en nylon 100% polyamide PA6, assurant une excellente robustesse et une longue durée de vie.
Elle bénéficie d’une évaluation technique européenne (ETAG 020) garantissant une tenue optimale dans le béton, les maçonneries pleines et creuses, ainsi que dans le béton cellulaire et la pierre naturelle à structure dense.
Le système d’expansion s’adapte au type de support : gonflement uniforme dans les matériaux pleins, expansion longue sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) dans les parpaings creux.
La cheville est compatible avec des vis en acier électrozingué blanc, ici en version tête hexagonale à embase avec empreinte TORX 40, facilitant le vissage.
Elle est utilisable dans une plage de températures allant de -40°C à +80°C, avec une résistance au feu de 90 minutes (FB90) dans le béton pour une charge jusqu’à 80 kg.
Les dimensions spécifiques du produit sont un diamètre de cheville de 10 mm et une longueur de 160 mm.
La longueur de la vis associée est de 165 mm, avec un diamètre de 7 mm.
Le perçage doit être réalisé à 10 mm de diamètre et une profondeur de 170 mm pour assurer une fixation optimale.
La mise en œuvre se fait en plusieurs étapes : perçage du trou en respectant les consignes techniques, dépoussiérage, insertion de la cheville à travers la pièce à fixer, puis vissage jusqu’au contact de la tête de vis avec la bague plastique.
La cheville est correctement posée lorsque la bague plastique ne tourne pas dans le trou et que la vis ne présente pas de jeu.
Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage a bien eu lieu.
Les charges de service admissibles sont : en traction, 160 daN pour béton et maçonnerie pleine, 140 daN pour maçonnerie creuse alvéolaire, et 26 daN pour parpaing creux.
En cisaillement, les valeurs sont respectivement 440 daN, 440 daN, et 26 daN.
Cette cheville offre ainsi une solution fiable et polyvalente pour des fixations durables dans une large gamme de matériaux, avec des performances certifiées et une facilité de pose.
Cette cheville est fabriquée à 100 % en nylon (polyamide PA6), assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation allant de -40°C à +80°C. Elle est associée à une vis en acier électrozingué blanc, de type tête hexagonale à embase, avec une empreinte TORX 40 facilitant le vissage.
Le système d’expansion de la cheville s’adapte au type de support :
- Dans les matériaux pleins (béton, maçonnerie pleine), l’expansion se fait par gonflement uniforme sur une profondeur utile de 70 mm.
- Dans les maçonneries creuses alvéolaires (type brique « Porotherm »), l’expansion s’étend sur plusieurs alvéoles.
- Dans les maçonneries creuses de type parpaing creux, l’expansion se réalise par nouage (verrouillage de forme) derrière la paroi support.
La cheville est adaptée à une large gamme d’applications, notamment pour la fixation d’ossatures légères en bois ou métal, de bardages rapportés, de fenêtres, et de chevrons.
La mise en œuvre se fait en trois étapes :
1. Perçage du trou sans endommager l’armature du béton, avec dépoussiérage.
2. Introduction de la cheville nylon à travers la pièce à fixer par de légers coups de marteau.
3. Vissage de la vis spéciale jusqu’au contact de la tête avec la bague plastique, garantissant la bonne pose lorsque la bague ne tourne plus et que la vis est immobilisée.
Cette cheville bénéficie d’une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, supportant une charge jusqu’à 80 kg.
Dimensions techniques du modèle Ø10 x 160 mm :
- Longueur de la cheville : 160 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 170 mm
- Épaisseur maximale à fixer : 90 mm
- Clé d’ouverture : 13 mm
- Longueur de la vis : 165 mm
Les charges de service admissibles sont les suivantes (avec coefficients de sécurité appliqués) :
- En traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire.
- En cisaillement : 440 daN en béton, 440 daN en maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire.
Les conditions minimales d’installation sont :
- Distance au bord (cmin) : 100 mm
- Entraxe minimal (smin) : 100 mm
- Épaisseur minimale du support (hmin) : 140 mm (béton ≥ C16/20)
Ce produit est conforme aux normes européennes en vigueur et bénéficie des certifications CE et ETE, garantissant sa fiabilité et sa sécurité d’usage.
En résumé, cette cheville nylon longue expansion à vis tête hexagonale SCELL-IT offre une fixation robuste, durable et adaptable à divers matériaux et applications, avec une mise en œuvre simple et des performances certifiées.
- matière cheville : nylon 100% polyamide PA6
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 160 mm
- diamètre vis : 7 mm
- longueur vis : 165 mm
- type de vis : tête hexagonale à embase avec empreinte TORX 40
- perçage : diamètre 10 mm, profondeur 170 mm
- température d’utilisation : de -40°C à +80°C
- résistance au feu : 90 minutes (FB90) dans le béton pour une charge jusqu’à 80 kg
- évaluation technique : européenne (ETAG 020)
- adaptée aux matériaux : béton, maçonneries pleines, maçonneries creuses alvéolaires, béton cellulaire, pierre naturelle à structure dense
- système d’expansion : gonflement uniforme dans matériaux pleins, expansion longue dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- charges admissibles en traction : 160 daN (béton et maçonnerie pleine), 140 daN (maçonnerie creuse alvéolaire), 26 daN (parpaing creux)
- charges admissibles en cisaillement : 440 daN (béton et maçonnerie pleine), 440 daN (maçonnerie creuse alvéolaire), 26 daN (parpaing creux)
- référence fournisseur : EX-91014410160B
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles caractéristiques garantissent la fiabilité de ces chevilles dans différents matériaux ?
Ces chevilles bénéficient d’une Évaluation Technique Européenne (ETA) conforme à l’ETAG 020, assurant une excellente tenue dans le béton, les maçonneries pleines et creuses. Leur type d’expansion s’adapte au support : gonflement uniforme dans les matériaux pleins, expansion sur plusieurs alvéoles dans les maçonneries creuses alvéolaires et nouage dans les parpaings creux.
Comment se déroule la mise en œuvre de ces chevilles longue expansion ?
Le perçage doit respecter la méthode recommandée dans l’ETA, suivi d’un dépoussiérage. La cheville est insérée à travers la pièce à fixer par de légers coups de marteau. Le vissage s’effectue jusqu’au contact de la tête de vis avec la bague plastique, qui ne doit pas tourner, et la vis doit être immobile après vissage complet.
Quelles sont les plages de température et les conditions d’utilisation de la cheville ?
La cheville est fabriquée en nylon 100 % (PA6), garantissant une longue durée de vie et une utilisation possible dans une plage de températures allant de -40°C à +80°C. Elle est certifiée pour une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton.
Quelles charges de service peut supporter cette cheville dans les différents supports ?
Pour un diamètre de 10 mm, la charge maximale en traction est de 160 daN en béton, 140 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, elle supporte 440 daN en béton et maçonnerie pleine, et 26 daN en maçonnerie creuse. Ces valeurs intègrent les coefficients de sécurité selon l’ETA et la norme ETAG 014.
Quelles dimensions et versions de vis sont disponibles pour cette cheville ?
La cheville est proposée en diamètres Ø8 et Ø10 mm, avec des longueurs de 80 mm à 230 mm. Pour la version Ø10x160 mm, la vis est en acier électro-zingué blanc, de 165 mm de long, avec empreinte TORX 40. Plusieurs types de têtes de vis sont disponibles : fraisée, bombée, hexagonale à embase, et piton mâle.
