5 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - EX-91014410080B
Référence : S344EX91014410080B
Découvrez 5 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - EX-91014410080B disponible à l'achat
- Performante avec évaluation technique européenne pour solidité.
- Robuste, en nylon 100% pour une durée de vie prolongée.
- Fonctionne dans une large plage de températures, de -40°C à +80°C.
- Polyvalente, adaptée à divers matériaux et supports.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

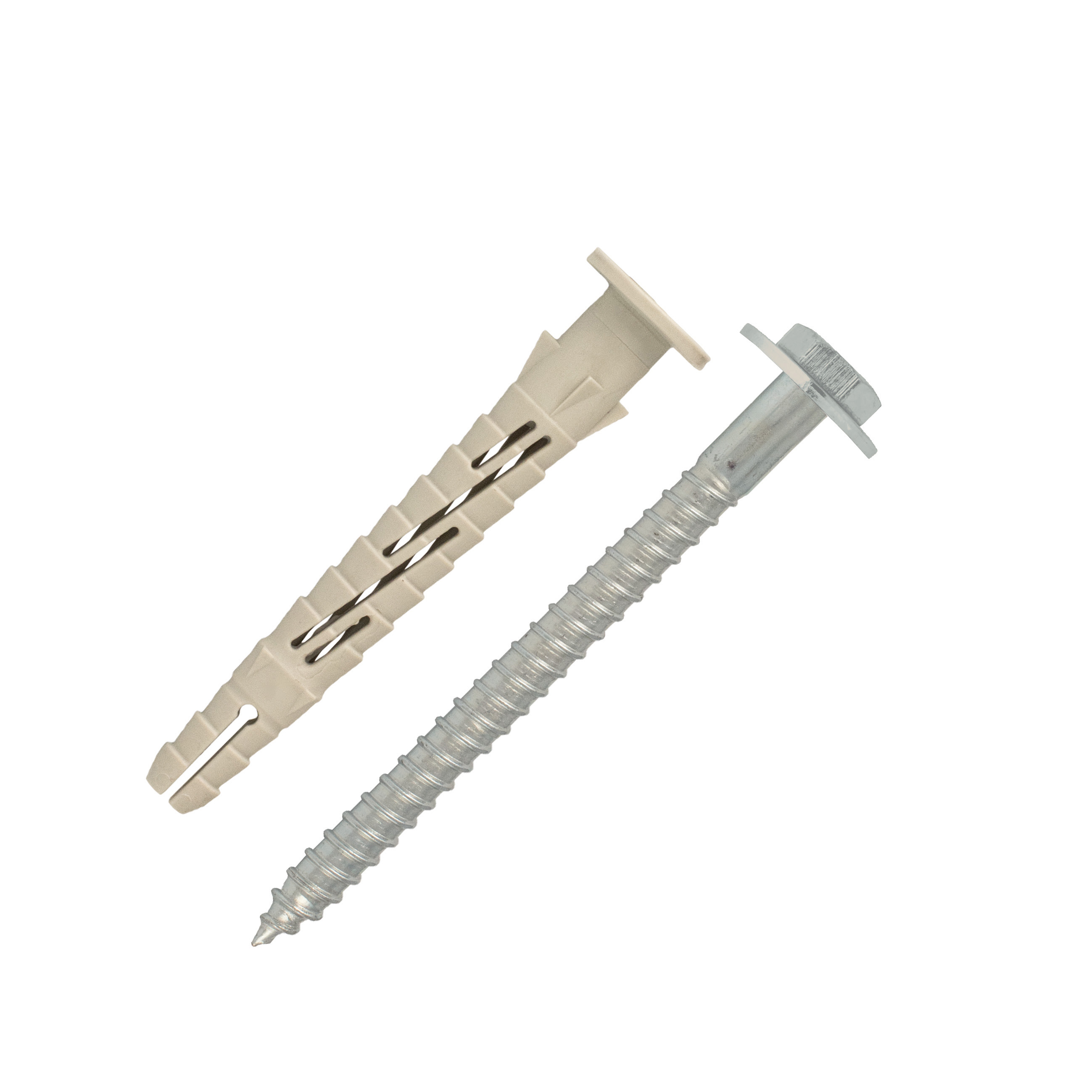

Les 5 chevilles longue expansion en nylon avec vis tête hexagonale à embase Ø10x80mm de la gamme SCELL-IT sont des fixations performantes, robustes et polyvalentes, adaptées à une large variété de matériaux et d’applications.
Ces chevilles bénéficient d’une évaluation technique européenne (ETE) garantissant une excellente tenue dans tous les types de matériaux, notamment le béton, les maçonneries pleines et creuses, ainsi que le béton cellulaire et la pierre naturelle à structure dense.
Fabriquées à 100% en nylon (polyamide PA6), elles offrent une longue durée de vie et une résistance thermique permettant une utilisation dans une plage de températures allant de -40°C à +80°C.
Leur système d’expansion s’adapte au type de support : un gonflement uniforme dans les matériaux pleins, une expansion en profondeur dans les maçonneries creuses alvéolaires (type brique « Porotherm ») et un nouage (verrouillage de forme) dans les parpaings creux.
Les chevilles sont fournies avec des vis en acier électrozingué blanc, de diamètre 7 mm et longueur 85 mm, à empreinte TORX 40, assurant un vissage aisé.
Elles conviennent particulièrement pour des applications telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres, vêtures, vêtages et chevrons.
Les dimensions spécifiques pour ce modèle sont : diamètre de la cheville 10 mm, longueur 80 mm, perçage à 10 mm de diamètre et profondeur de perçage de 90 mm.
La distance minimale au bord (cmin) est de 100 mm, l’entraxe minimal (smin) de 100 mm et l’épaisseur minimale du support (hmin) de 140 mm dans un béton de classe C16/20 ou supérieure.
En termes de performances, la cheville supporte des charges de traction allant jusqu’à 160 daN en béton, 140 daN en maçonnerie pleine et 26 daN en maçonnerie creuse alvéolaire.
Pour les charges en cisaillement, elle peut résister à 440 daN en béton, 440 daN en maçonnerie pleine et 26 daN en maçonnerie creuse alvéolaire.
La cheville est également certifiée pour une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, avec une charge maximale de 80 kg.
La mise en œuvre se réalise en trois étapes : le forage du trou en respectant la méthode préconisée, le dépoussiérage, puis l’introduction de la cheville à travers la pièce à fixer par de légers coups de marteau.
La vis est ensuite vissée jusqu’à ce que la tête touche la bague plastique, assurant la bonne expansion et la fixation sécurisée.
Dans les supports creux, il est important de vérifier que l’expansion a bien eu lieu, soit par nouage ou expansion complète.
Cette cheville est conditionnée pour un usage professionnel et s’intègre dans une large gamme de produits offrant différentes longueurs (de 80 à 230 mm) et types de vis (tête fraisée, bombée, hexagonale à embase ou piton mâle), en acier galvanisé ou inoxydable.
En résumé, cette cheville longue expansion nylon SCELL-IT allie solidité, durabilité et adaptabilité pour des fixations fiables dans divers matériaux et conditions d’utilisation.
Elle est fabriquée en nylon 100 % (polyamide PA6) assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation de -40°C à +80°C. La vis est en acier électrozingué blanc, avec une empreinte TORX 40 facilitant le vissage.
La cheville est polyvalente grâce à son type d’expansion adapté au support :
- Gonflement uniforme dans les matériaux pleins (béton, maçonneries pleines) avec une profondeur d’expansion effective de 70 mm.
- Expansion en profondeur sur plusieurs alvéoles dans les maçonneries creuses alvéolaires (type brique « Porotherm »).
- Nouage (verrouillage de forme) dans les maçonneries creuses type parpaing creux.
Elle bénéficie d’une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, supportant une charge jusqu’à 80 kg.
Applications types :
- Ossatures légères en bois ou métal (versions courtes)
- Ossatures de bardage rapporté, vêture, vêtage, fenêtres, chevrons (versions longues)
Mise en œuvre :
- Forage du trou en respectant la méthode préconisée pour ne pas endommager l’armature du béton.
- Dépoussiérage du trou.
- Mise en place de la cheville par léger coup de marteau à travers la pièce à fixer.
- Vissage jusqu’au contact de la tête de vis avec la bague plastique, assurant la bonne expansion et la fixation optimale.
Caractéristiques techniques dimensionnelles (pour le modèle Ø10x80 mm) :
- Diamètre cheville : 10 mm
- Longueur cheville : 80 mm
- Épaisseur à fixer : 10 mm
- Diamètre perçage : 10 mm
- Profondeur perçage : 90 mm
- Ouverture de clé : 13 mm
- Longueur vis : 85 mm
- Empreinte : TX40
Charges de service (avec coefficients de sécurité appliqués) en béton C16/20 et maçonneries :
- Traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
- Cisaillement : 440 daN en béton, 440 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
Distances minimales à respecter :
- Distance au bord (cmin) : 100 mm
- Entraxe minimum (smin) : 100 mm
- Épaisseur minimale du support (hmin) : 140 mm
Cette cheville allie performance, robustesse et polyvalence, offrant une solution fiable pour des fixations durables sur une large gamme de supports, avec une mise en œuvre simple et conforme aux normes européennes.
- matière cheville : nylon 100% (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 80 mm
- diamètre perçage : 10 mm
- profondeur perçage : 90 mm
- longueur vis : 85 mm
- diamètre vis : 7 mm
- empreinte vis : TORX 40
- température d’utilisation : de -40°C à +80°C
- charge traction maximale : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire
- charge cisaillement maximale : 440 daN en béton, 440 daN en maçonnerie pleine, 26 daN en maçonnerie creuse alvéolaire
- distance minimale au bord (cmin) : 100 mm
- entraxe minimal (smin) : 100 mm
- épaisseur minimale du support (hmin) : 140 mm dans béton C16/20 ou supérieur
- résistance au feu : 90 minutes (FB90) en diamètre 10 mm dans le béton, charge maximale 80 kg
- type d’expansion : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- mise en œuvre : forage, dépoussiérage, insertion cheville, vissage jusqu’à contact tête vis avec bague plastique
- référence fournisseur : EX-91014410080B
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette cheville nylon longue expansion ?
Cette cheville est fabriquée en nylon 100% (polyamide PA6) garantissant une longue durée de vie et une utilisation possible de -20°C à +40°C. Elle bénéficie d'une évaluation technique européenne (ETA) assurant une excellente tenue dans tous types de matériaux, y compris béton, maçonneries pleines et creuses, parpaings creux, béton cellulaire et pierre naturelle à structure dense.
Comment fonctionne le système d’expansion de la cheville selon le type de support ?
Le type d’expansion s’adapte au matériau : elle gonfle uniformément dans les matériaux pleins, s’étend en profondeur sur plusieurs alvéoles dans les maçonneries creuses alvéolaires (ex. briques Porotherm), et assure un nouage (verrouillage de forme) dans les parpaings creux. Cette polyvalence garantit une fixation adaptée et sécurisée.
Quelles sont les conditions de mise en œuvre à respecter pour garantir la performance de la fixation ?
Le forage doit être réalisé sans endommager l’armature du béton, avec un dépoussiérage rigoureux du trou. La cheville est insérée dans le trou à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique. La pose est correcte lorsque la bague ne tourne plus et que la vis est immobilisée. Pour les supports creux, il faut vérifier que l’expansion ou le nouage est bien effectif.
Quelles sont les performances de charge de cette cheville en fonction du matériau support ?
Pour un diamètre de 10 mm, la cheville supporte en traction 160 daN en béton, 140 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, elle supporte 440 daN en béton et maçonnerie pleine, et 26 daN en maçonnerie creuse. Ces valeurs tiennent compte des coefficients de sécurité selon l’ETA et l’ETAG 014.
Quels critères techniques doivent être respectés pour la fixation avec cette cheville ?
Il est impératif de respecter une distance minimale au bord de 100 mm (cmin) et un entraxe minimal de 100 mm (smin). L’épaisseur minimale du support doit être de 140 mm pour un béton de classe C16/20. En cas de conditions particulières, des essais sur site sont recommandés.
