5 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-9201111075B
Référence : S344EX9201111075B
Découvrez 5 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-9201111075B disponible à l'achat
- Solution polyvalente idéale pour les charges lourdes.
- Système d'expansion en deux parties pour une excellente tenue.
- Convient à tous types de matériaux, pleins ou creux.
- Recommandées pour une reprise de charge élevée en maçonnerie.
- Design sécurisé pour des performances de fixation durables.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux SCELL-IT, spécialement conçues pour les charges lourdes avec des dimensions de M10x63mm.

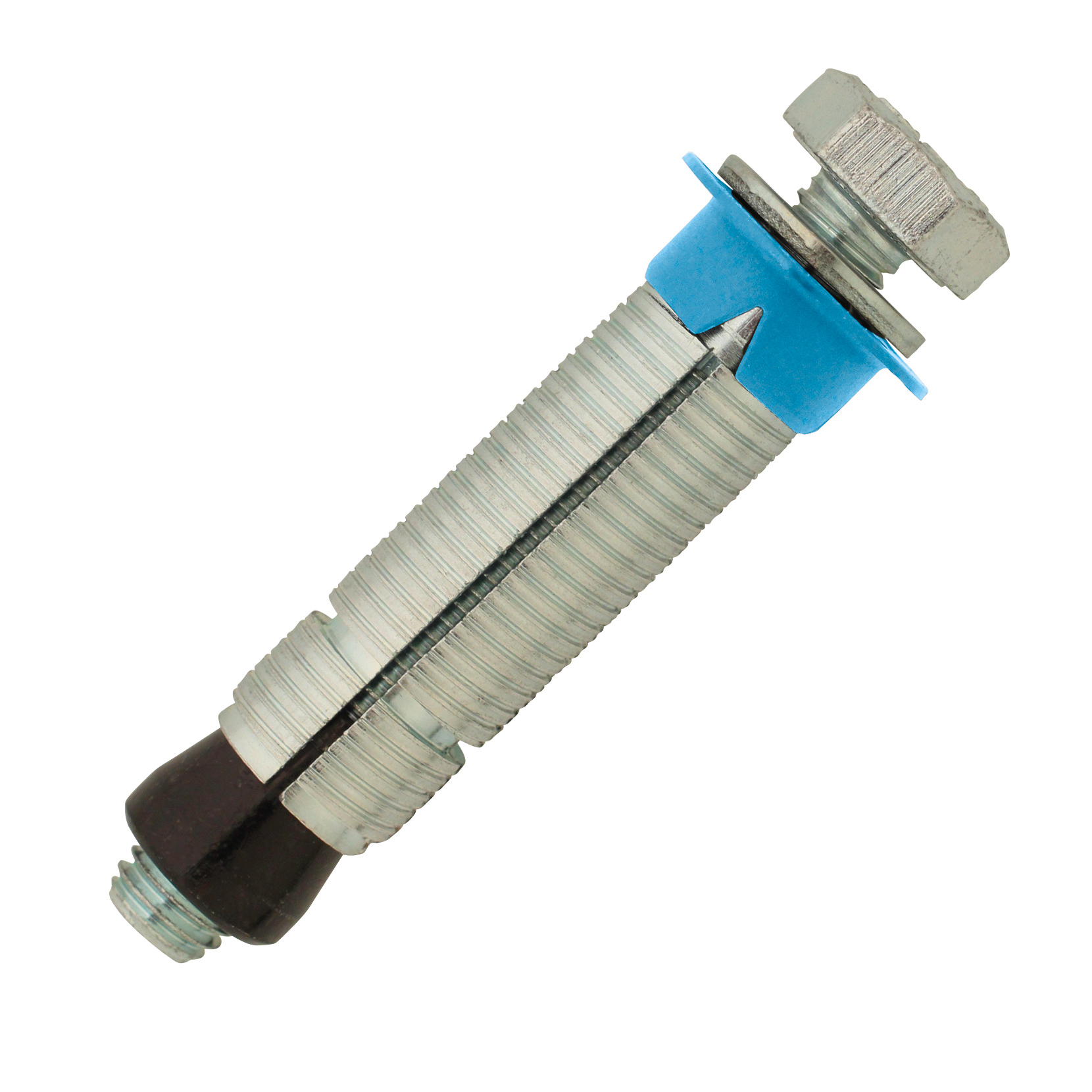

Ces chevilles métalliques universelles assurent une excellente tenue dans tous types de matériaux, qu'ils soient pleins ou creux, grâce à un système d'expansion en deux parties.
Dans les matériaux pleins, la tenue est assurée par l'expansion en profondeur du premier segment dès les premiers tours de vis.
Dans les matériaux creux, la cheville s'expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base de la cheville.
Les matériaux constitutifs sont : une douille en acier Q195 avec zingage blanc ≥ 3 μm, un cône en acier Q195 avec zingage noir ≥ 3 μm, une collerette en polyéthylène de couleur bleue, une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, ainsi qu’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
Ces chevilles sont recommandées pour des reprises de charges élevées, même dans des maçonneries creuses, offrant une solution polyvalente et performante.
Elles conviennent à une large gamme d’applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages pour stockage, panneaux indicateurs, enseignes, supports d’éclairage, équipements comme chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, ainsi que sabots, sablières et chevrons.
La mise en œuvre se déroule en trois étapes : percer et nettoyer soigneusement le trou, insérer la cheville (sans vis) dans le trou à l’aide d’un marteau en veillant à ce que la collerette soit à fleur du support, puis positionner la pièce à fixer, introduire la vis à travers elle dans la cheville, et serrer au couple recommandé de 13 Nm pour M10.
Les dimensions clés pour ce modèle M10x63mm sont : diamètre de perçage 16 mm, profondeur de perçage 73 mm, épaisseur minimale du support 110 mm, épaisseur maximale de la pièce à fixer 25 mm.
Les charges admissibles indicatives en traction sont de 535 daN en béton C20/25, 300 daN en brique pleine, 125 daN en brique creuse et 120 daN en parpaing creux.
En cisaillement, elles sont respectivement de 615 daN, 300 daN, 250 daN et 250 daN.
Ces chevilles offrent une alternative fiable à l’ancrage chimique dans les matériaux creux, avec un design sécurisé et une large collerette plastique pour mieux répartir la charge.
Elles sont disponibles en plusieurs versions avec vis préassemblée ou sans vis, ainsi qu’avec des options crochet ou œillet pour des usages spécifiques.
Le respect des distances minimales d’entraxe (60 mm) et aux bords (110 mm), ainsi que l’épaisseur minimale du support garantissent une fixation optimale et durable.
Ces chevilles doivent être stockées dans un environnement sec et protégées avant utilisation pour préserver leurs propriétés techniques.
En résumé, les chevilles multi-matériaux SCELL-IT M10x63mm constituent une solution polyvalente, performante et sécurisée pour la fixation de charges lourdes dans une grande variété de matériaux pleins ou creux.
Description et caractéristiques techniques :
- Système d’expansion en deux parties assurant une excellente tenue dans tous types de supports.
- La tenue dans les matériaux pleins est obtenue par expansion profonde du premier segment dès les premiers tours de vis.
- Dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base.
- Dimensions : M10x63 mm.
- Matériaux : douille en acier Q195 avec zingage blanc ≥ 3 μm, cône en acier Q195 avec zingage noir ≥ 3 μm, collerette en polyéthylène bleu, vis en acier classe 8.8 (DIN933) avec zingage blanc ≥ 3 μm, rondelle en acier Q195 (DIN125) avec zingage blanc ≥ 3 μm.
Avantages :
- Polyvalence : excellente tenue dans tous types de matériaux pleins ou creux grâce à son système d’expansion en 2 parties.
- Performances élevées : reprise de charges élevée même dans les maçonneries creuses.
- Alternative efficace à l’ancrage chimique dans les supports creux.
- Large collerette plastique permettant une meilleure répartition des charges.
Applications typiques :
- Fixation de portes de garage, huisseries métalliques.
- Installation de rayonnages, étagères.
- Fixation de panneaux indicateurs, enseignes, supports d’éclairage.
- Fixation d’équipements tels que chaudières, stores, antennes paraboliques, sièges.
- Supports de chemins de câbles, tuyauteries, canalisations.
- Fixation de poteaux de clôtures, portails, mains courantes.
- Fixation de sabots, sablières, chevrons.
Mise en œuvre :
- Percer un trou à la profondeur recommandée (73 mm pour M10).
- Nettoyer soigneusement le trou.
- Insérer la cheville sans vis à l’aide d’un marteau, la collerette devant être affleurante au support.
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville.
- Serrer au couple recommandé (50 Nm pour M10).
Charges admissibles indicatives (données Scell-it) en traction :
- Béton C20/25 : 535 daN.
- Brique pleine (type BP300) : 300 daN.
- Parpaing plein (type B120) : 125 daN.
- Brique creuse enduite (type C40) : 120 daN.
- Parpaing creux enduit (type B40) : 185 daN.
Charges admissibles en cisaillement :
- Béton C20/25 : 615 daN.
- Brique pleine : 300 daN.
- Parpaing plein : 220 daN.
- Brique creuse enduite : 250 daN.
- Parpaing creux enduit : 250 daN.
Recommandations :
- Pour garantir la tenue optimale, le support doit être adapté et la pose réalisée conformément aux instructions.
- Il est conseillé de réaliser des essais d’arrachement in situ pour des usages nécessitant une valeur de charge admissible stricte.
Ces chevilles offrent une solution robuste et polyvalente pour la fixation de charges lourdes dans divers types de matériaux, garantissant sécurité, durabilité et facilité de pose.
- diamètre : M10
- longueur de la cheville : 63 mm
- diamètre de perçage : 16 mm
- profondeur de perçage : 73 mm
- épaisseur minimale du support : 110 mm
- épaisseur maximale de la pièce à fixer : 25 mm
- matériaux : douille en acier Q195 avec zingage blanc ≥ 3 μm, cône en acier Q195 avec zingage noir ≥ 3 μm, collerette en polyéthylène bleue, vis en acier classe 8.8 - DIN933 avec zingage blanc ≥ 3 μm, rondelle en acier Q195 - DIN125 avec zingage blanc ≥ 3 μm
- couple de serrage recommandé : 13 Nm
- charges admissibles en traction (daN) : 535 en béton C20/25, 300 en brique pleine, 125 en brique creuse, 120 en parpaing creux
- charges admissibles en cisaillement (daN) : 615 en béton C20/25, 300 en brique pleine, 250 en brique creuse, 250 en parpaing creux
- distance minimale d’entraxe : 60 mm
- distance minimale aux bords : 110 mm
- solution polyvalente pour charges lourdes, adaptée à tous types de matériaux pleins ou creux grâce au système d’expansion en deux parties
- référence fournisseur : EX-9201111075B
- marque : SCELL-IT
