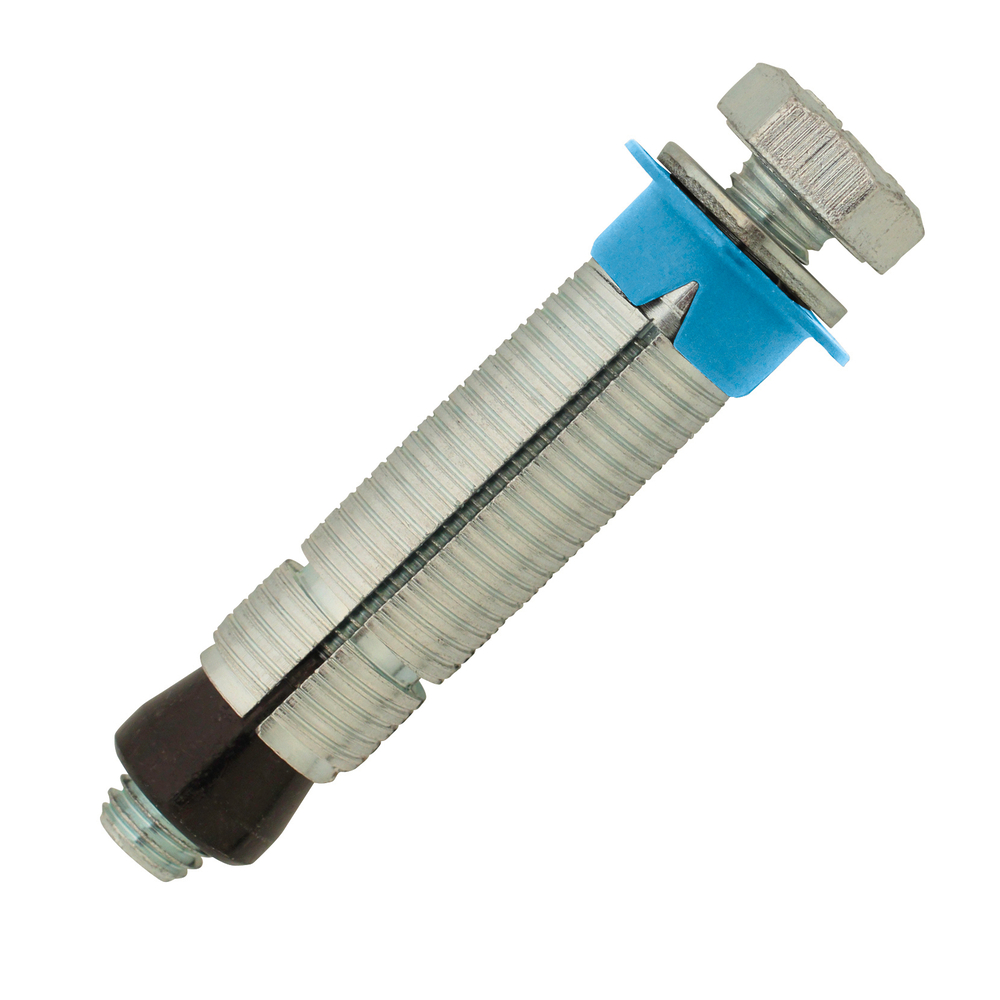

5 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-9201111090B
Référence : S344EX9201111090B
Découvrez 5 chevilles multi-matériaux charges lourdes - M10x63mm - SCELL-IT - EX-9201111090B disponible à l'achat
- Cheville multi-matériaux pour charges lourdes, polyvalente.
- Système d'expansion en deux parties pour une fixation solide.
- Performance impressionnante dans maçonneries pleines et creuses.
- Idéale pour construction, rénovation et aménagement.
- Installation facile et durable pour tous vos projets.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les chevilles multi-matériaux SCELL-IT M10x63mm, spécialement conçues pour les charges lourdes, offrant une polyvalence et une tenue exceptionnelles dans tous types de matériaux, qu'ils soient pleins ou creux.
Ces chevilles métalliques universelles se distinguent par leur système d'expansion en deux parties, garantissant une fixation solide et fiable.
Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
Dans les matériaux creux, la cheville s’étend complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base.
Le montage s’effectue en trois étapes : percer et nettoyer soigneusement le trou, insérer la cheville sans vis à l’aide d’un marteau en veillant à ce que la collerette soit affleurante,
puis positionner la pièce à fixer avant de serrer la vis au couple recommandé de 13 Nm pour la version M10x63mm.
Ces chevilles sont composées de matériaux robustes et durables : la douille et le cône en acier Q195 avec zingage (blanc ≥ 3 μm pour la douille, noir ≥ 3 μm pour le cône),
la collerette en polyéthylène bleu, la vis en acier classe 8.8 avec zingage blanc ≥ 3 μm, et la rondelle en acier Q195 – DIN125 également zinguée blanc ≥ 3 μm.
Les dimensions spécifiques pour la version M10x63mm comprennent un diamètre de perçage de 16 mm, une profondeur de perçage de 73 mm et une longueur totale de cheville de 63 mm.
Il est recommandé de respecter une épaisseur minimale du support de 110 mm, ainsi que des distances minimales d’entraxe et aux bords pour une installation optimale.
Ces chevilles assurent une reprise de charges élevée, même dans les maçonneries creuses, avec des charges admissibles en traction allant jusqu’à 535 daN en béton C20/25 et 300 daN en brique pleine,
ainsi que des valeurs de cisaillement importantes, garantissant performance et sécurité.
Elles conviennent à de nombreuses applications telles que la fixation de portes de garage, huisseries métalliques, rayonnages, panneaux indicateurs, équipements comme chaudières ou stores,
supports de chemins de câbles, poteaux de clôtures, sabots, chevrons, et bien d’autres projets de construction, rénovation ou aménagement.
Ces chevilles multi-matériaux allient performance, sécurité et facilité d’installation, grâce à leur système d’expansion en deux parties et leur composition de qualité.
Elles représentent une solution fiable et durable pour vos fixations lourdes dans tous types de matériaux pleins ou creux.
Caractéristiques techniques :
- Douille en acier Q195 avec zingage blanc ≥ 3 μm.
- Cône en acier Q195 avec zingage noir ≥ 3 μm.
- Collerette en polyéthylène de couleur bleue.
- Vis en acier classe 8.8 – DIN933, zingage blanc ≥ 3 μm.
- Rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm.
Applications types :
- Portes de garage, huisseries métalliques.
- Rayonnages pour stockage, étagères.
- Panneaux indicateurs, enseignes, supports d’éclairage.
- Equipements tels que chaudières, stores, antennes paraboliques, sièges.
- Supports de chemins de câbles, tuyauteries, canalisations.
- Poteaux de clôtures, portails, mains courantes.
- Sabots, sablières, chevrons.
Fonctionnement et mise en œuvre :
- Dans les matériaux pleins, la tenue est assurée par l’expansion du premier segment en profondeur dès les premiers tours de vis.
- Dans les matériaux creux, la cheville s’expanse complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base.
- Il faut percer un trou adapté, le nettoyer soigneusement, insérer la cheville (sans vis) à l’aide d’un marteau en veillant à ce que la collerette soit à fleur du support.
- Positionner ensuite la pièce à fixer, introduire la vis et serrer au couple recommandé (13 Nm pour M10).
Performances et charges admissibles (extraites des essais Scell-it) :
- Charge en traction jusqu’à 535 daN en béton C20/25.
- Charge en cisaillement jusqu’à 615 daN en béton C20/25.
- Excellente résistance dans divers matériaux : béton, brique pleine, parpaing plein, brique creuse, parpaing creux.
Dimensions principales :
- Diamètre de perçage : 16 mm.
- Profondeur de perçage : 73 mm.
- Longueur de la cheville : 63 mm.
- Couple de serrage recommandé : 13 Nm.
- Entraxe minimal : 60 mm.
- Distance minimale aux bords : 80 mm.
- Épaisseur minimale du support : 110 mm.
Avantages :
- Polyvalence d’utilisation dans tous types de matériaux pleins ou creux grâce à son système d’expansion en deux parties.
- Reprise de charges élevée, même dans les maçonneries creuses.
- Alternative efficace aux scellements chimiques pour charges lourdes.
- Large collerette plastique pour une meilleure répartition des charges.
Cette cheville est idéale pour des projets de construction, rénovation et aménagement nécessitant une fixation durable, performante et sécurisée dans des matériaux variés.
- marque : SCELL-IT
- référence fournisseur : EX-9201111090B
- diamètre de perçage : 16 mm
- profondeur de perçage : 73 mm
- longueur totale de cheville : 63 mm
- épaisseur minimale du support : 110 mm
- couple de serrage recommandé : 13 Nm
- matières : douille en acier Q195, zingage blanc ≥ 3 μm ; cône en acier Q195, zingage noir ≥ 3 μm ; collerette en polyéthylène bleu ; vis en acier classe 8.8, zingage blanc ≥ 3 μm ; rondelle en acier Q195 – DIN125, zingage blanc ≥ 3 μm
- charge admissible en traction en béton C20/25 : 535 daN
- charge admissible en traction en brique pleine : 300 daN
- fonctionnement : système d'expansion en deux parties assurant une fixation solide dans matériaux pleins et creux
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la particularité du système d’expansion de cette cheville multi-matériaux charges lourdes ?
La cheville utilise un système d’expansion en deux parties qui assure une fixation solide dans tous types de matériaux, pleins ou creux. Dans les matériaux pleins, l’expansion se fait en profondeur dès les premiers tours de vis, tandis que dans les matériaux creux, la cheville se déploie complètement, notamment sur la paroi en surface, grâce à la remontée du cône jusqu’à la base.
Quelles sont les performances de charge admissibles de cette cheville dans différents matériaux ?
Les charges admissibles varient selon le matériau : en traction, la cheville supporte jusqu’à 535 daN en béton C20/25, 300 daN en brique pleine et 125 daN en brique creuse enduite. En cisaillement, elle reprend jusqu’à 615 daN en béton C20/25, 300 daN en brique pleine et 250 daN en brique creuse enduite. Ces valeurs sont indicatives, issues d’essais internes.
Quelles sont les recommandations techniques pour la mise en œuvre de cette cheville ?
Il est nécessaire de percer un trou précis, puis de le nettoyer soigneusement avant d’insérer la cheville à l’aide d’un marteau, en veillant à ce que la collerette reste affleurante au support. La vis doit ensuite être serrée au couple recommandé de 13 Nm pour la version M10x63 mm, en respectant les distances minimales d’entraxe (60 mm), aux bords (80 mm) et l’épaisseur minimale du support (110 mm).
Quels types d’applications peuvent être réalisés avec cette cheville ?
Cette cheville convient pour la fixation de portes de garage, huisseries métalliques, rayonnages, étagères, panneaux indicateurs, enseignes, supports d’éclairage, chaudières, stores, antennes paraboliques, sièges, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons.
Quels sont les matériaux constituant cette cheville et leurs spécifications ?
La cheville est composée d’une douille en acier Q195 avec zingage blanc ≥ 3 μm, d’un cône en acier Q195 avec zingage noir ≥ 3 μm, d’une collerette en polyéthylène bleu, d’une vis en acier classe 8.8 – DIN933 avec zingage blanc ≥ 3 μm, et d’une rondelle en acier Q195 – DIN125 avec zingage blanc ≥ 3 μm.
