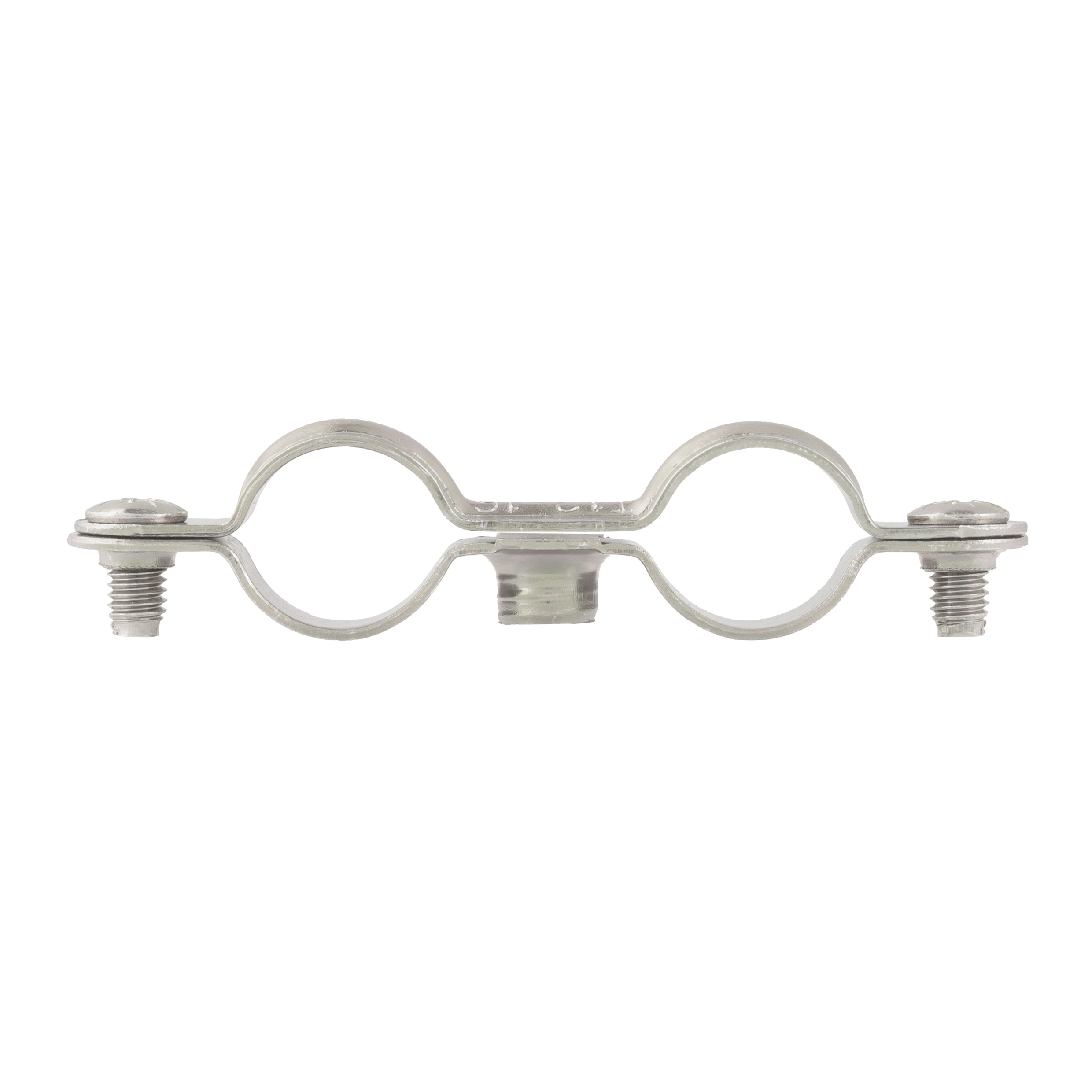

5 colliers de plomberie double standard - Ø18 - SCELL-IT - EX-93211118B
Référence : S344EX93211118B
Découvrez 5 colliers de plomberie double standard - Ø18 - SCELL-IT - EX-93211118B disponible à l'achat
- Collier double en acier zingué pour une longévité accrue
- Fixation efficace des tubes de cuivre dans le mur
- Compatible avec diverses pattes à vis et chevilles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Collier double en acier zingué blanc 3 à 5 µm, pour la fixation des tubes de cuivre dans le mur, pour les installations de plomberie. À utiliser avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.
Caractéristiques techniques :
- Matière : acier zingué blanc (3 à 5 µm), version bichromatée disponible sur demande.
- Épaisseur : de 0,95 à 1,15 mm selon les dimensions.
- Largeur : de 12 mm à 14 mm.
- Vis de serrage : M5x9 mm.
- Élastomère en EPDM noir pour la version isophonique.
Dimensions et références pour les colliers doubles (extraits) :
- Ø18 mm (référence CD18/CDI14) : largeur 12 mm, épaisseur 0,95 mm, dimensions L2 = 34 mm, L1 = 67 mm, L = 78 mm, hauteur H = 8 mm.
- Ø20 mm (CD20/CDI16) : largeur 12 mm, épaisseur 0,95 mm, L2 = 36 mm, L1 = 69 mm, L = 80 mm, H = 9 mm.
- Ø28 mm (CD28) : largeur 12 mm, épaisseur 1,15 mm, L2 = 46 mm, L1 = 89 mm, L = 100 mm, H = 13 mm.
Les autres dimensions sont précisées dans un tableau détaillé (page 1).
Fonctionnement et usages :
- Fixation des tubes de cuivre dans le mur pour les installations de plomberie.
- Utilisation recommandée avec des pattes à vis à collerette M7x150.
- Versions standard simple, standard double, isophonique simple et isophonique double disponibles, permettant une adaptation selon les besoins d’isolation phonique.
Marquage :
- Deux types de marquage existent sur les colliers pour identification, indiquant le diamètre selon la version isophonique ou non isophonique.
Avantages produit :
- Résistance à la corrosion grâce au traitement zingué.
- Possibilité de version isophonique avec élastomère EPDM pour réduction des vibrations et bruits.
- Large gamme de dimensions pour s’adapter à différents diamètres de tubes.
Conditionnement, stockage et conservation :
- Non spécifiés dans la fiche mais le produit doit être stocké à l’abri de l’humidité pour préserver le traitement zingué.
Normes et certifications :
- Non mentionnées explicitement dans le document.
Le produit est destiné aux professionnels de la plomberie nécessitant une fixation fiable et durable des tubes de cuivre avec une possibilité d’isolation phonique. Les dimensions précises et les caractéristiques mécaniques garantissent une installation conforme et sécurisée.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et caractéristiques techniques du collier double standard Ø18 SCELL-IT ?
Ce collier est en acier zingué blanc avec une couche de zinc de 3 à 5 µm, d’une épaisseur de 0,95 mm et une largeur de 12 mm. Il est conçu pour la fixation des tubes de cuivre et utilise des vis de serrage M5x9 mm. La version standard est non isophonique, mais une version isophonique avec élastomère EPDM noir est également disponible.
Comment identifier le diamètre du collier sur le produit ?
Deux types de marquage existent sur les colliers pour indiquer le diamètre selon la version isophonique ou non isophonique. Le marquage peut être visible sur le dessus et le dessous du collier, facilitant ainsi son identification rapide sur chantier.
Avec quels accessoires ce collier doit-il être utilisé ?
Ce collier double doit être utilisé avec des pattes à vis à collerette M7x150, ainsi qu’avec des chevilles, rosaces et rallonges adaptées pour assurer une fixation fiable dans le mur.
Quelles sont les dimensions précises du collier double standard Ø18 ?
Pour le Ø18 mm, le collier a une largeur de 12 mm, une épaisseur de 0,95 mm, une hauteur de 8 mm, une longueur totale de 78 mm, avec des longueurs L1 = 67 mm et L2 = 34 mm. Ces dimensions garantissent une fixation adaptée aux tubes de cuivre de ce diamètre.
Quels sont les avantages techniques de ce collier pour les installations de plomberie ?
Le traitement zingué assure une résistance à la corrosion, augmentant la durabilité du collier. La disponibilité en version isophonique avec élastomère EPDM permet de réduire les vibrations et bruits, selon les besoins d’isolation phonique.
